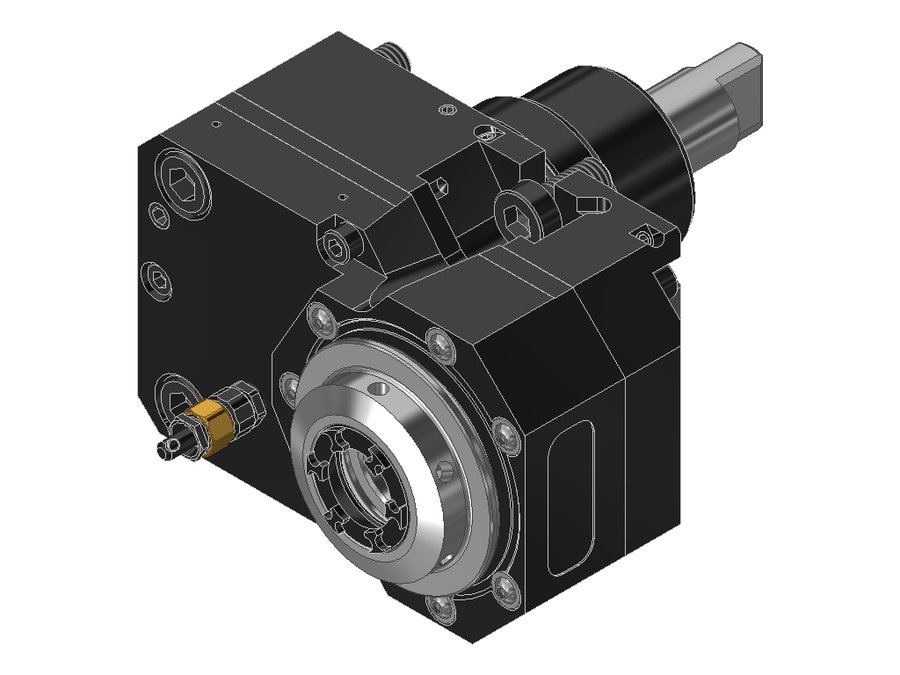

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.5525BIG1809I1IM#01, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT · арт. 50.5525BIG1809I1IM#01

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.5525BIG1809I1IM#01, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB063A5515
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55 Biglia
Присоединение инструментацанга ER25
Функциональная длина83 мм
Вылет LPR83 мм
Масса5,271 кг
Высота94 мм
Общая длина177 мм
Ширина134 мм
Заказной номер EWS230934
Радиальная высота47 мм
Радиальная ширина47 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT — 102 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.4025NZIKI1IM40BMT40 DMG Moriцанга ER2583,583,5152,5
50.4025NZIM40BMT40 DMG Moriцанга ER2583,583,5152,5
50.4425NTY3I2IM44BMT44цанга ER256565156
50.4525KRTC600IKDI2IM45BMT45цанга ER2599,599,5171,5
50.4525TC600FI1IM45BMT45цанга ER257272144
50.4525TC600FIKDI1IM45BMT45цанга ER257272144
50.5525BIG1809I1IM#0155BMT55 Bigliaцанга ER258383177Текущая
50.5525BIG1809IKDI1IM55BMT55 Bigliaцанга ER258383177
50.5525VL2FI1IM55BMT55цанга ER258383166
50.5525VL2FIKDI1IM55BMT55цанга ER258383166
50.5525VL4FI1IM55BMT55цанга ER258383183
50.5525VL4FIKDI1IM55BMT55цанга ER258383183
Показать ещё · всего в серии 102

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.5525BIG1809I1IM#01.

Ключи и отвёртки3

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 45X50
  • ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
