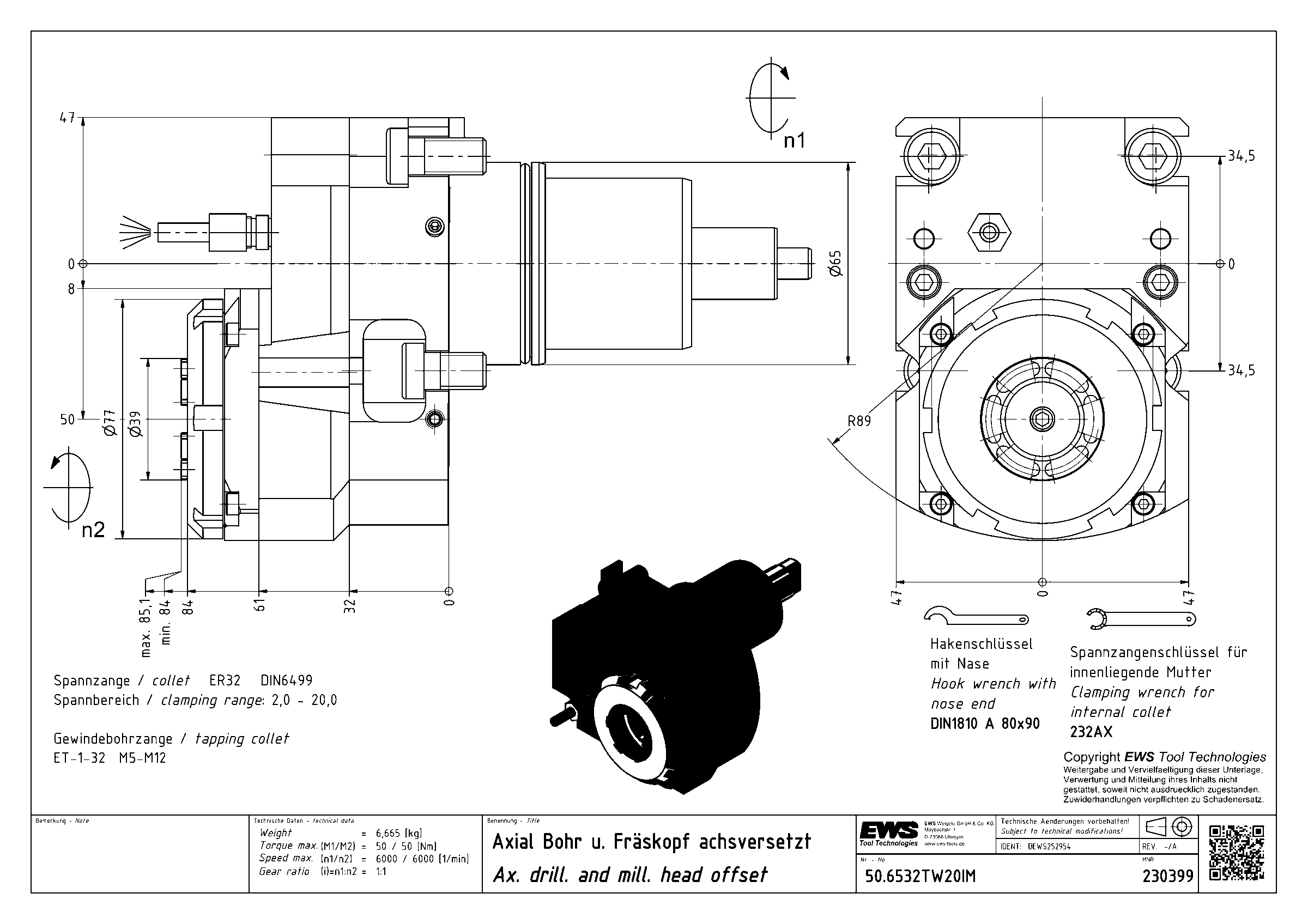

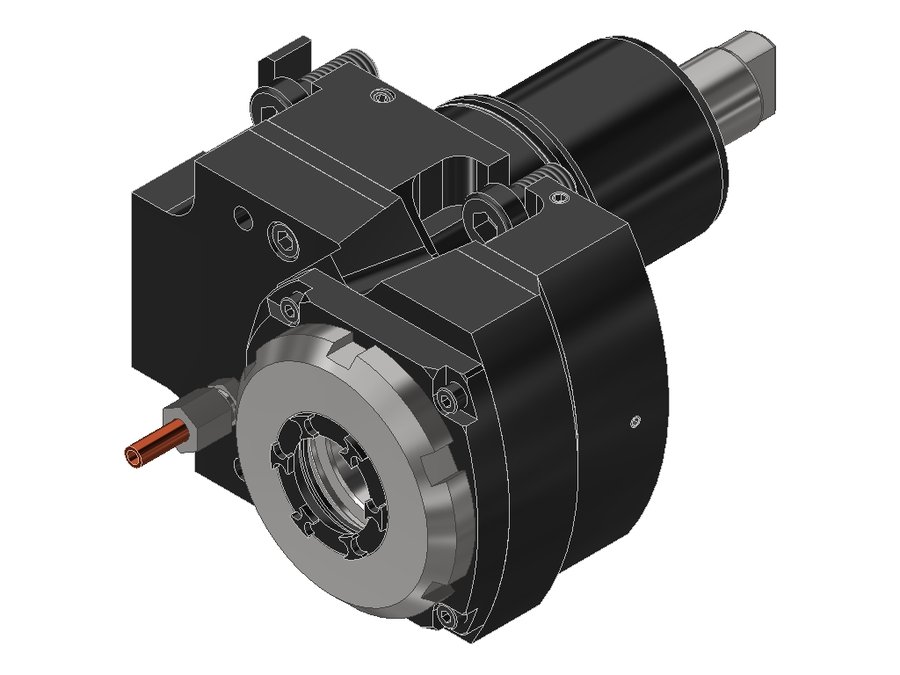

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.6532TW20IM, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 50.6532TW20IM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.6532TW20IM, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB071B6515
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениеправое
Присоединение к станкуBMT65B
Присоединение инструментацанга ER32
Функциональная длина84 мм
Вылет LPR84 мм
Масса6,665 кг
Высота94 мм
Общая длина200,5 мм
Ширина136 мм
Заказной номер EWS230399
Радиальная высота47 мм
Радиальная ширина47 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.6532TW20IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 101 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.5525VL2FIKDI1IM55BMT55цанга ER258383166
50.5525VL4FI1IM55BMT55цанга ER258383183
50.5525VL4FIKDI1IM55BMT55цанга ER258383183
50.5525VLHP2FI1IM55BMT55цанга ER258383168
50.5525VLHP2FIKDI1IM55BMT55цанга ER258383168
50.6040KRNLI2IM60BMT60 DMG Moriцанга ER4095,595,5186,5
50.6532TW20IM65BMT65Bцанга ER328484200,5Текущая
50.6532VL6FI1IM65BMT65цанга ER329191201
50.6532VL6FIKDI1IM65BMT65цанга ER329191201
50.6532VLHP6FI1IM65BMT65цанга ER329191186
50.6532VLHP6FIKDI1IM65BMT65цанга ER329191186
50.6532VT4FI1IM65BMT65цанга ER329191231

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.6532TW20IM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 A - 80X90Ключ крючковый с носиком EWS DIN1810 A - 80X90, для гаек с наружной резьбой

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
