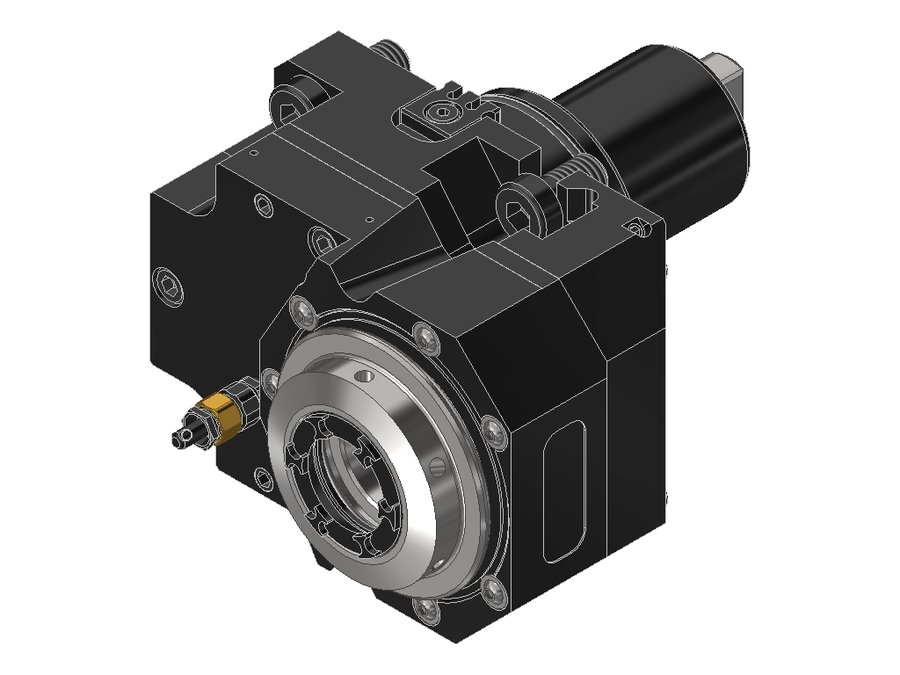

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.6532VLHP6FI1IM, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT · арт. 50.6532VLHP6FI1IM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.6532VLHP6FI1IM, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениеправое
Присоединение к станкуBMT65
Присоединение инструментацанга ER32
Функциональная длина91 мм
Вылет LPR91 мм
Масса7,961 кг
Высота94 мм
Общая длина186 мм
Ширина139,5 мм
Заказной номер EWS229177
Радиальная высота47 мм
Радиальная ширина48,5 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT — 102 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.5525VLHP2FI1IM55BMT55цанга ER258383168
50.5525VLHP2FIKDI1IM55BMT55цанга ER258383168
50.6040KRNLI2IM60BMT60 DMG MoriER4095,595,5186,5
50.6532TW20IM65BMT65Bцанга ER328484200,5
50.6532VL6FI1IM65BMT65цанга ER329191201
50.6532VL6FIKDI1IM65BMT65цанга ER329191201
50.6532VLHP6FI1IM65BMT65цанга ER329191186Текущая
50.6532VLHP6FIKDI1IM65BMT65цанга ER329191186
50.6532VT4FI1IM65BMT65цанга ER329191231
50.6532VT4FIKDI1IM65BMT65цанга ER329191231
50.6825QSMBMTI1IM68BMT68 Mazakцанга ER25———
50.6825QSMBMTIKDI1IM68BMT68 Mazakцанга ER2581,581,5171,5
Показать ещё · всего в серии 102

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.6532VLHP6FI1IM.

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 52X55Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 52X55

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
