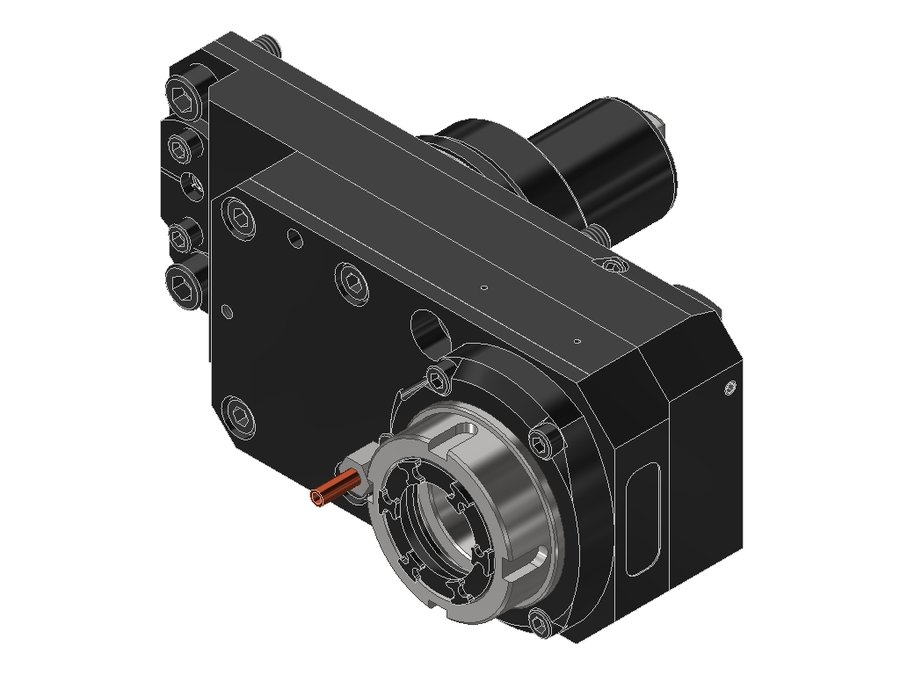

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.8040QSMBMTIM, хвостовик Ø80, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 50.8040QSMBMTIM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.8040QSMBMTIM, хвостовик Ø80, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB072E8015
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика80 мм
Исполнениеправое
Присоединение к станкуBMT80 Mazak
Присоединение инструментацанга ER40
Функциональная длина97 мм
Вылет LPR97 мм
Масса11,445 кг
Высота100 мм
Общая длина195 мм
Ширина178 мм
Заказной номер EWS159823
Радиальная высота50 мм
Радиальная ширина37 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина100 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.8040QSMBMTIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 101 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.6832QSMBMTIKDIM68BMT68 Mazakцанга ER328686176
50.6832QSMBMTIM68BMT68 Mazakцанга ER328686176
50.8032QSMBMTIKDI1IM80BMT80 Mazakцанга ER3288,588,5186,5
50.8032QSMBMTIKDIM80BMT80 Mazakцанга ER329191189
50.8032QSMBMTIM80BMT80 Mazakцанга ER329191189
50.8040QSMBMTIKDIM80BMT80 Mazakцанга ER409797195
50.8040QSMBMTIM80BMT80 Mazakцанга ER409797195Текущая
50.45251809PFI1IM45BMT45цанга ER257272156
50.45251809PFIKDI1IM45BMT45цанга ER257272156
50.45251809PFIKDIM45BMT45цанга ER257272156
50.45251809PFIM45BMT45цанга ER257272156
50.55251809PFI1IM55BMT55цанга ER258383187

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.8040QSMBMTIM.

Ключи и отвёртки2

  • 240AXКлюч для зажимной гайки EWS 240AX, для внутренней зажимной гайки ER40 IM
  • DIN1810 A - 68X75Ключ крючковый с носиком EWS DIN1810 A - 68X75, для гаек с наружной резьбой

Гайки цанговые1

  • 140AXГайка зажимная внутренняя ER (IM) EWS 140AX

Документы по позиции

Для этой позиции документы пока не привязаны.
