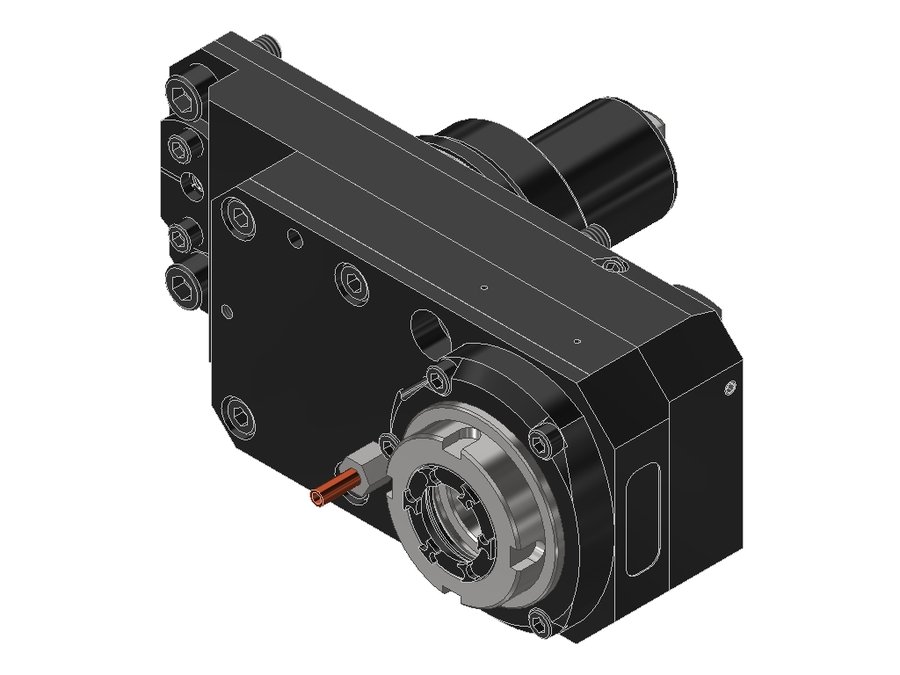

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.8032QSMBMTIKDIM, хвостовик Ø80, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 50.8032QSMBMTIKDIM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.8032QSMBMTIKDIM, хвостовик Ø80, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB072E8015
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика80 мм
Исполнениеправое
Присоединение к станкуBMT80 Mazak
Присоединение инструментацанга ER32
Функциональная длина91 мм
Вылет LPR91 мм
Масса11,544 кг
Высота100 мм
Общая длина189 мм
Ширина178 мм
Заказной номер EWS167451
Радиальная высота50 мм
Радиальная ширина37 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина100 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.8032QSMBMTIKDIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 101 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.6825QSMBMTIM68BMT68 Mazakцанга ER2581,581,5171,5
50.6832QSMBMTI1IM68BMT68 Mazakцанга ER328686176
50.6832QSMBMTIKDI1IM68BMT68 Mazakцанга ER328686176
50.6832QSMBMTIKDIM68BMT68 Mazakцанга ER328686176
50.6832QSMBMTIM68BMT68 Mazakцанга ER328686176
50.8032QSMBMTIKDI1IM80BMT80 Mazakцанга ER3288,588,5186,5
50.8032QSMBMTIKDIM80BMT80 Mazakцанга ER329191189Текущая
50.8032QSMBMTIM80BMT80 Mazakцанга ER329191189
50.8040QSMBMTIKDIM80BMT80 Mazakцанга ER409797195
50.8040QSMBMTIM80BMT80 Mazakцанга ER409797195
50.45251809PFI1IM45BMT45цанга ER257272156
50.45251809PFIKDI1IM45BMT45цанга ER257272156

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.8032QSMBMTIKDIM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 A - 58X62Ключ крючковый с носиком EWS DIN1810 A - 58X62, для гаек с наружной резьбой

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
