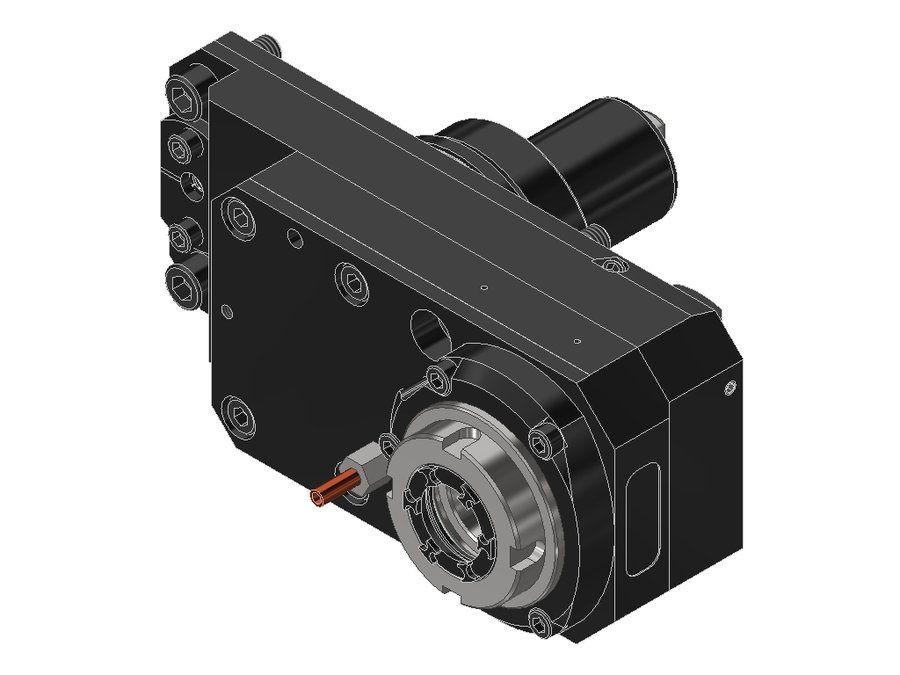

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.8032QSMBMTIM, хвостовик Ø80, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT (регулируемый) |
|---|---|
| Код интерфейса станка | FLB072E8015 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 80 мм |
| Исполнение | правое |
| Присоединение к станку | BMT80 Mazak |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 91 мм |
| Вылет LPR | 91 мм |
| Масса | 11,445 кг |
| Высота | 100 мм |
| Общая длина | 189 мм |
| Ширина | 178 мм |
| Заказной номер EWS | 167452 |
| Радиальная высота | 50 мм |
| Радиальная ширина | 37 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 100 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 50.8032QSMBMTIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная со смещением
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 101 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 50.6832QSMBMTI1IM | 68 | BMT68 Mazak | цанга ER32 | 86 | 86 | 176 | |
| 50.6832QSMBMTIKDI1IM | 68 | BMT68 Mazak | цанга ER32 | 86 | 86 | 176 | |
| 50.6832QSMBMTIKDIM | 68 | BMT68 Mazak | цанга ER32 | 86 | 86 | 176 | |
| 50.6832QSMBMTIM | 68 | BMT68 Mazak | цанга ER32 | 86 | 86 | 176 | |
| 50.8032QSMBMTIKDI1IM | 80 | BMT80 Mazak | цанга ER32 | 88,5 | 88,5 | 186,5 | |
| 50.8032QSMBMTIKDIM | 80 | BMT80 Mazak | цанга ER32 | 91 | 91 | 189 | |
| 50.8032QSMBMTIM | 80 | BMT80 Mazak | цанга ER32 | 91 | 91 | 189 | Текущая |
| 50.8040QSMBMTIKDIM | 80 | BMT80 Mazak | цанга ER40 | 97 | 97 | 195 | |
| 50.8040QSMBMTIM | 80 | BMT80 Mazak | цанга ER40 | 97 | 97 | 195 | |
| 50.45251809PFI1IM | 45 | BMT45 | цанга ER25 | 72 | 72 | 156 | |
| 50.45251809PFIKDI1IM | 45 | BMT45 | цанга ER25 | 72 | 72 | 156 | |
| 50.45251809PFIKDIM | 45 | BMT45 | цанга ER25 | 72 | 72 | 156 |
Совместимость
Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 50.8032QSMBMTIM.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 A - 58X62Ключ крючковый с носиком EWS DIN1810 A - 58X62, для гаек с наружной резьбой
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
