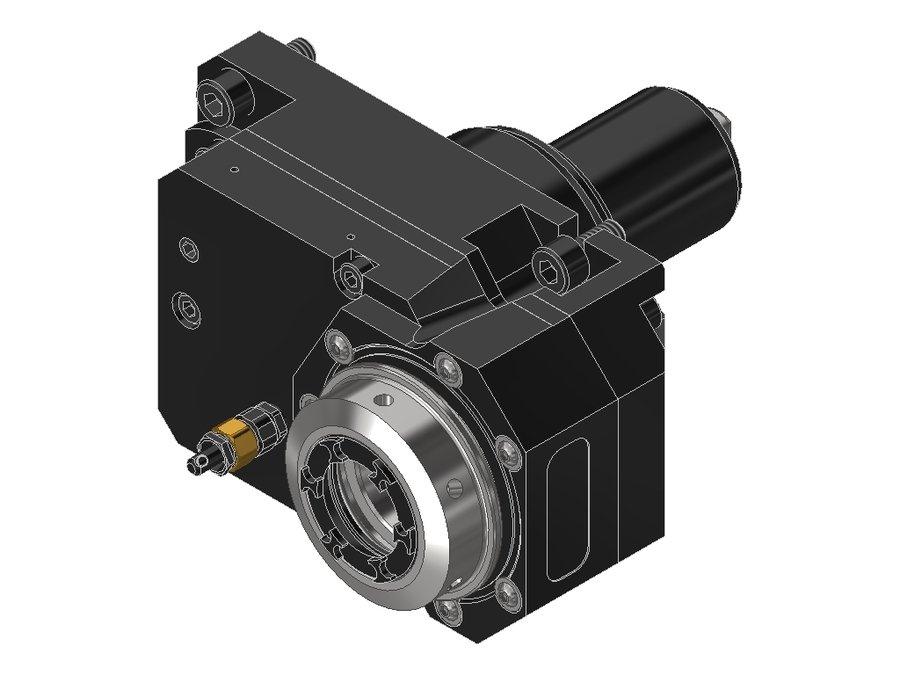

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.6832QSMBMTIM, хвостовик Ø68, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT · арт. 50.6832QSMBMTIM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.6832QSMBMTIM, хвостовик Ø68, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB068B6815
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика68 мм
Исполнениеправое
Присоединение к станкуBMT68 Mazak
Присоединение инструментацанга ER32
Функциональная длина86 мм
Вылет LPR86 мм
Масса6,202 кг
Высота84 мм
Общая длина176 мм
Ширина138 мм
Заказной номер EWS232329
Радиальная высота42 мм
Радиальная ширина51 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина50 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT — 102 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.6825QSMBMTIKDI1IM68BMT68 Mazakцанга ER2581,581,5171,5
50.6825QSMBMTIKDIM68BMT68 Mazakцанга ER2581,581,5171,5
50.6825QSMBMTIM68BMT68 Mazakцанга ER2581,581,5171,5
50.6832QSMBMTI1IM68BMT68 Mazakцанга ER328686176
50.6832QSMBMTIKDI1IM68BMT68 Mazakцанга ER328686176
50.6832QSMBMTIKDIM68BMT68 Mazakцанга ER328686176
50.6832QSMBMTIM68BMT68 Mazakцанга ER328686176Текущая
50.8032QSMBMTIKDI1IM80BMT80 Mazakцанга ER3288,588,5186,5
50.8032QSMBMTIKDIM80BMT80 Mazakцанга ER329191189
50.8032QSMBMTIM80BMT80 Mazakцанга ER329191189
50.8040QSMBMTIKDIM80BMT80 MazakER409797195
50.8040QSMBMTIM80BMT80 MazakER409797195
Показать ещё · всего в серии 102

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.6832QSMBMTIM.

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 A - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 58X62

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
