EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.3225SL150BMTR

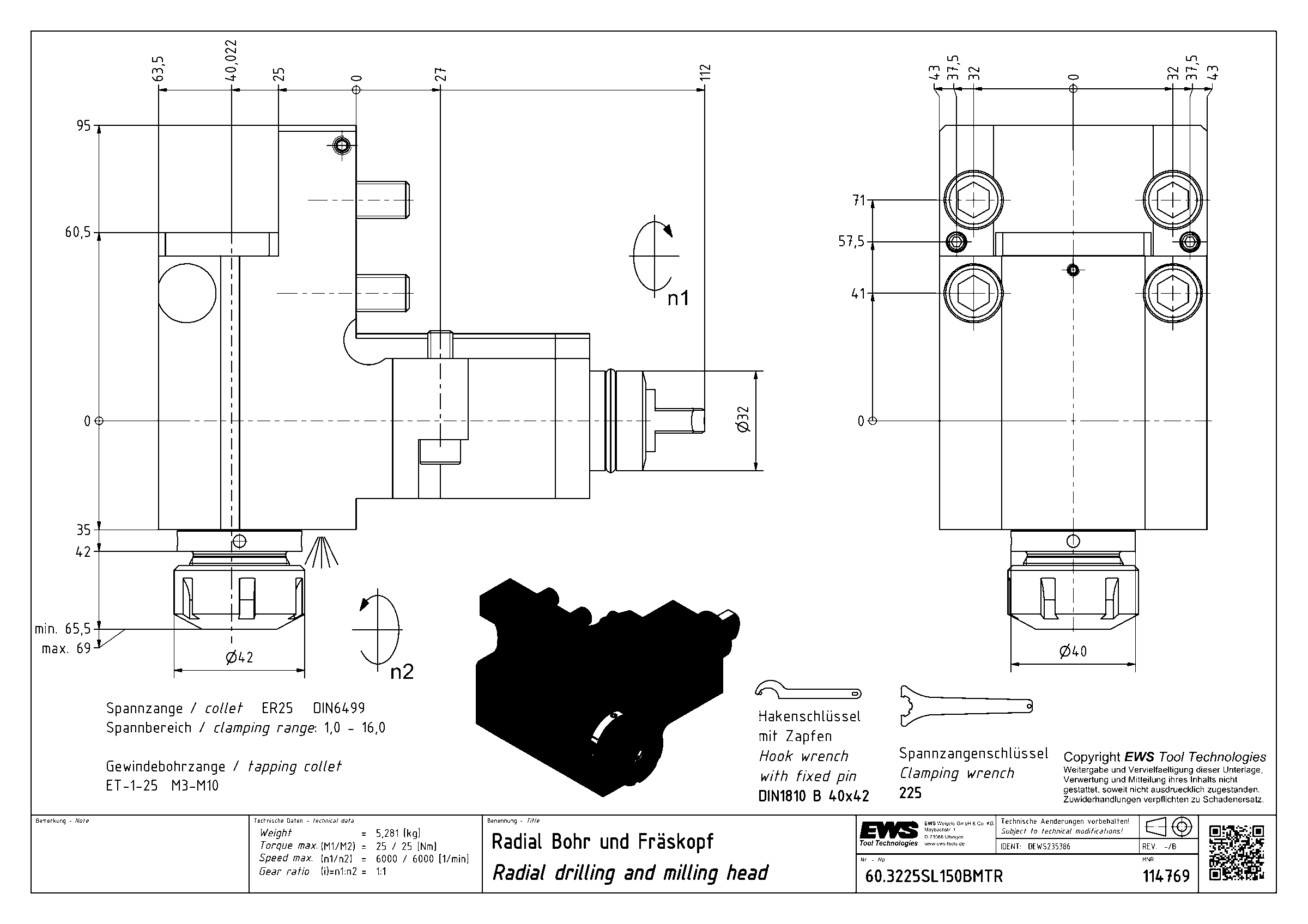

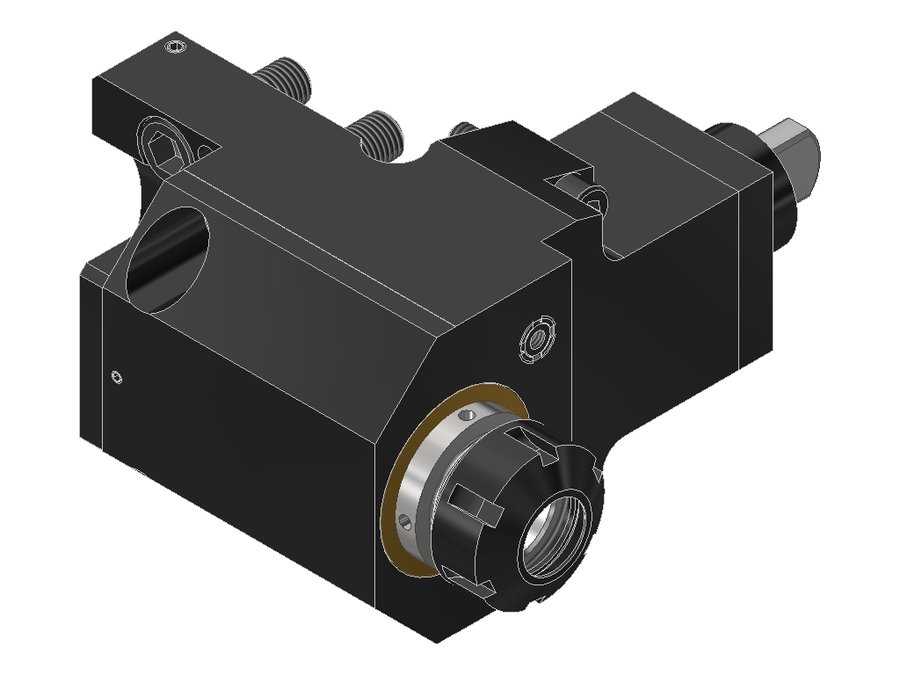

Головка приводная радиальная сверлильно-фрезерная EWS 60.3225SL150BMTR, муфтовый хвостовик Ø32, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB064B3215 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 32 мм |
| Исполнение | правое |
| Присоединение к станку | BMT32B |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 37,5 мм |
| Вылет LPR | 63,5 мм |
| Масса | 5,281 кг |
| Высота | 86 мм |
| Общая длина | 175,5 мм |
| Ширина | 162 мм |
| Заказной номер EWS | 114769 |
| Радиальная ширина | 75 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 25 Н·м |
| Функциональная ширина | 87 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.85V51809IKDGLX110 | 85 | BMT85 | EWS Varia V5 | 110 | 165 | 305 | |
| 60.85V51809IKDI1X110 | 85 | BMT85 | EWS Varia V5 | 110 | 165 | 305 | |
| 60.85V51809IKGLX85 | 85 | BMT85 | EWS Varia V5 | 85 | 140 | 280 | |
| 60.110V51809IKGL | 110 | BMT110 Hwacheon | EWS Varia V5 | 70 | 125 | 301,5 | |
| 60.3225DSL150BMT | 32 | BMT32B | цанга ER25 | 37,5 | 67,5 | 179,5 | |
| 60.3225SL150BMTL | 32 | BMT32B | цанга ER25 | — | — | — | |
| 60.3225SL150BMTR | 32 | BMT32B | цанга ER25 | 37,5 | 63,5 | 175,5 | Текущая |
| 60.3225SL150BMTRIK | 32 | BMT32B | цанга ER25 | 37,5 | 63,5 | 175,5 | |
| 60.3232DSL200BMT | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3232DSL200BMTIK | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3232DSL200BMTIKD | 32 | BMT32E | цанга ER32 | — | — | — | |
| 60.3232SL200BMTL | 32 | BMT32E | цанга ER32 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.3225SL150BMTR.
Ключи и отвёртки3
- 225Ключ для зажимной гайки EWS 225
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
- DIN1810 B - 40X42Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 40X42
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-SL15Приспособление монтажное EWS MW-BMT-SL15, MW-BMT-SL15
- UMB100Приспособление монтажное EWS UMB100, UMB100
Гайки цанговые1
- 125Гайка EWS 125, 125, UM/RD
