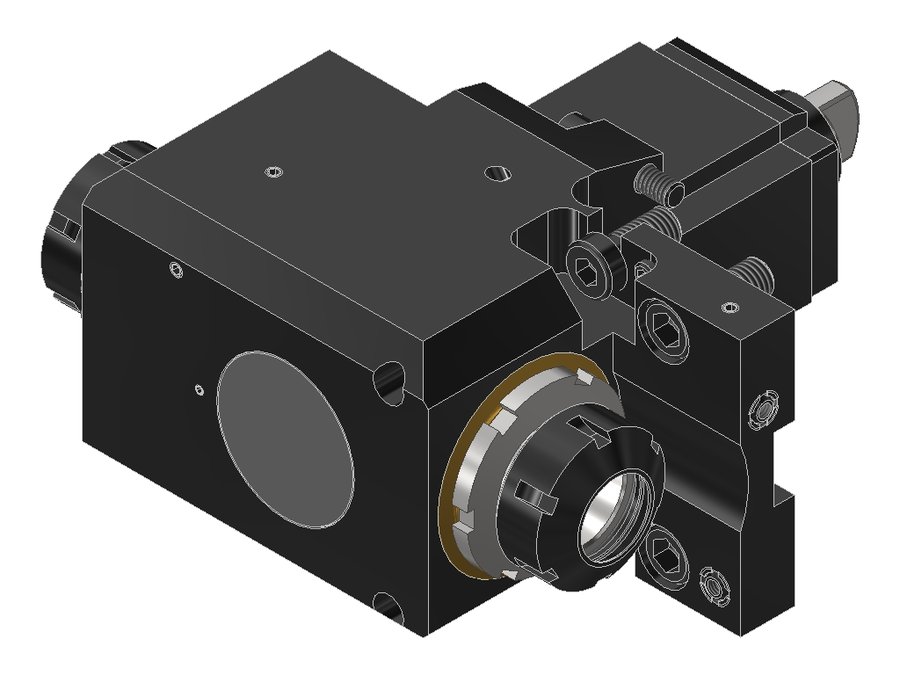

Головка приводная радиальная сверлильно-фрезерная EWS 60.3232DSL200BMTIKD, муфтовый хвостовик Ø32, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.3232DSL200BMTIKD

Головка приводная радиальная сверлильно-фрезерная EWS 60.3232DSL200BMTIKD, муфтовый хвостовик Ø32, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB076E3215
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика32 мм
Исполнениенейтральное
Присоединение к станкуBMT32E
Присоединение инструментацанга ER32
Масса11,985 кг
Заказной номер EWS240345
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.3232DSL200BMTIKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

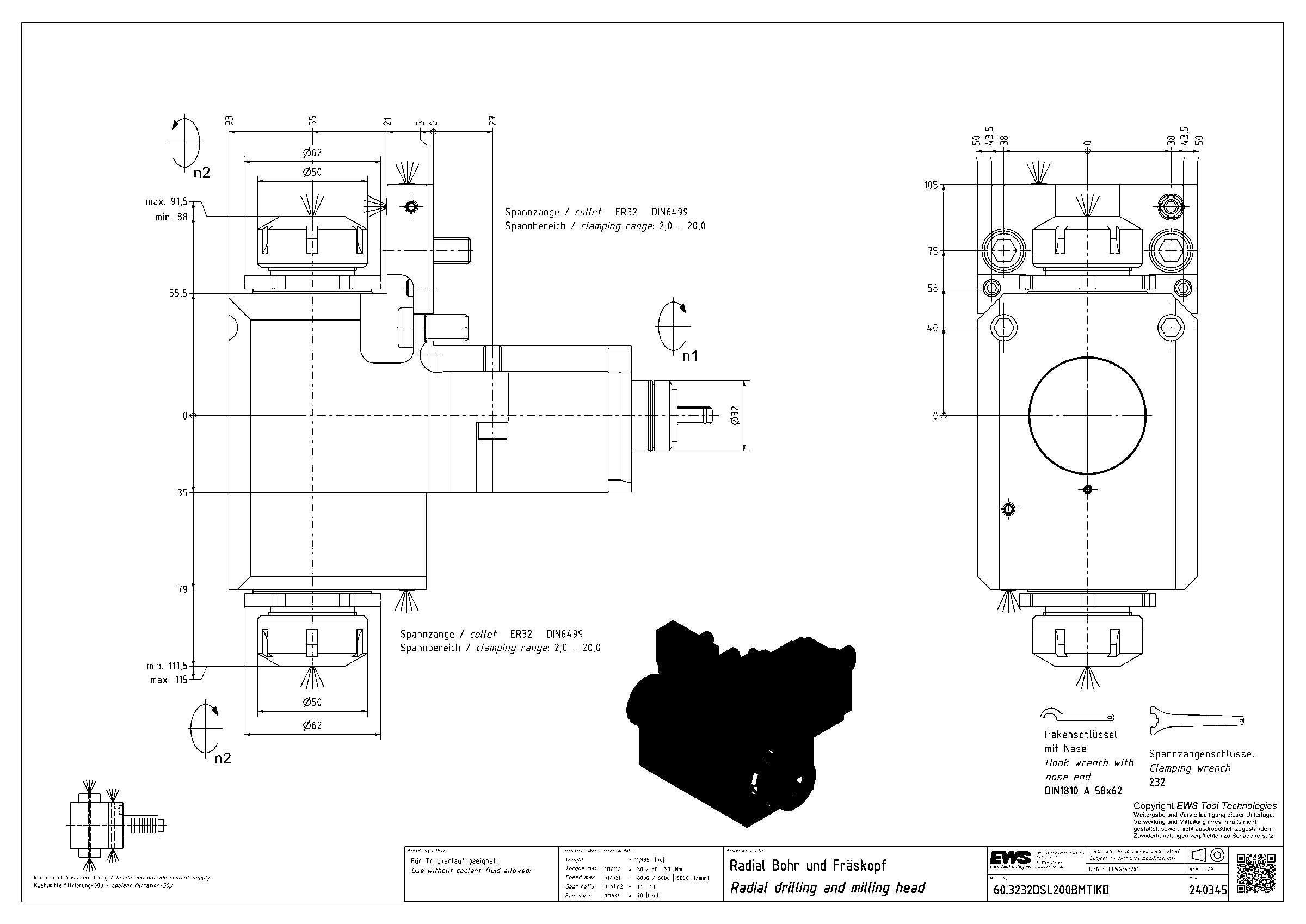

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.110V51809IKGL110BMT110 HwacheonEWS Varia V570125301,5
60.3225DSL150BMT32BMT32Bцанга ER2537,567,5179,5
60.3225SL150BMTL32BMT32Bцанга ER25———
60.3225SL150BMTR32BMT32Bцанга ER2537,563,5175,5
60.3225SL150BMTRIK32BMT32Bцанга ER2537,563,5175,5
60.3232DSL200BMT32BMT32Eцанга ER325593220
60.3232DSL200BMTIKD32BMT32Eцанга ER32———Текущая
60.3232SL200BMTL32BMT32Eцанга ER32———
60.3232SL200BMTLIK32BMT32Eцанга ER32———
60.3232SL200BMTR32BMT32Eцанга ER325593220
60.3232SL200BMTRI132BMT32Eцанга ER325593220
60.3232SL200BMTRIK32BMT32Eцанга ER325593220

Совместимость

Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.3232DSL200BMTIKD.

Цанги18

Ключи и отвёртки3

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
  • DIN1810 A - 58X62Ключ крючковый с носиком EWS DIN1810 A - 58X62, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-SL25Приспособление монтажное EWS MW-BMT-SL25
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
