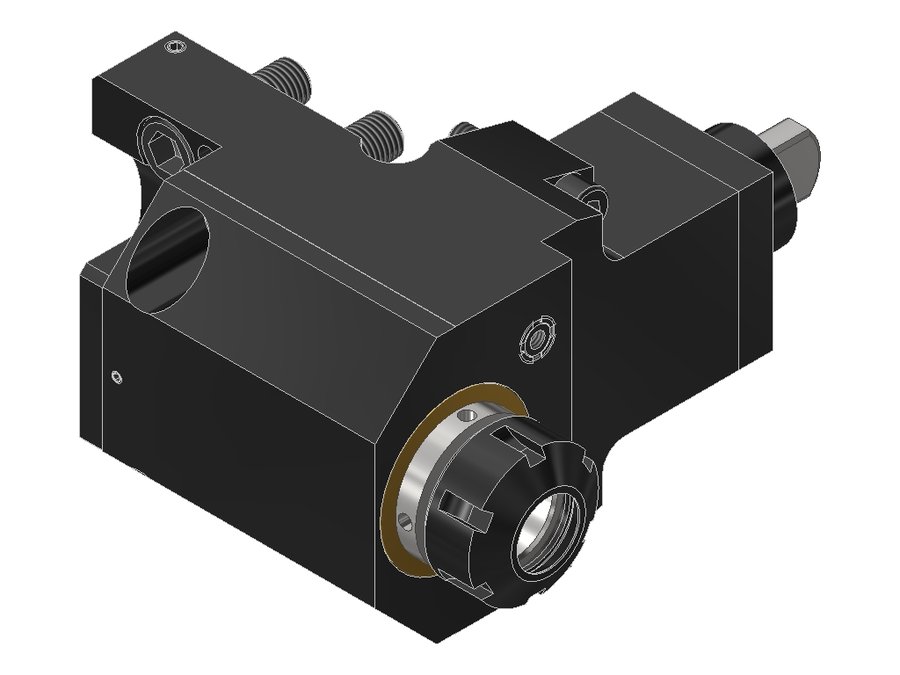

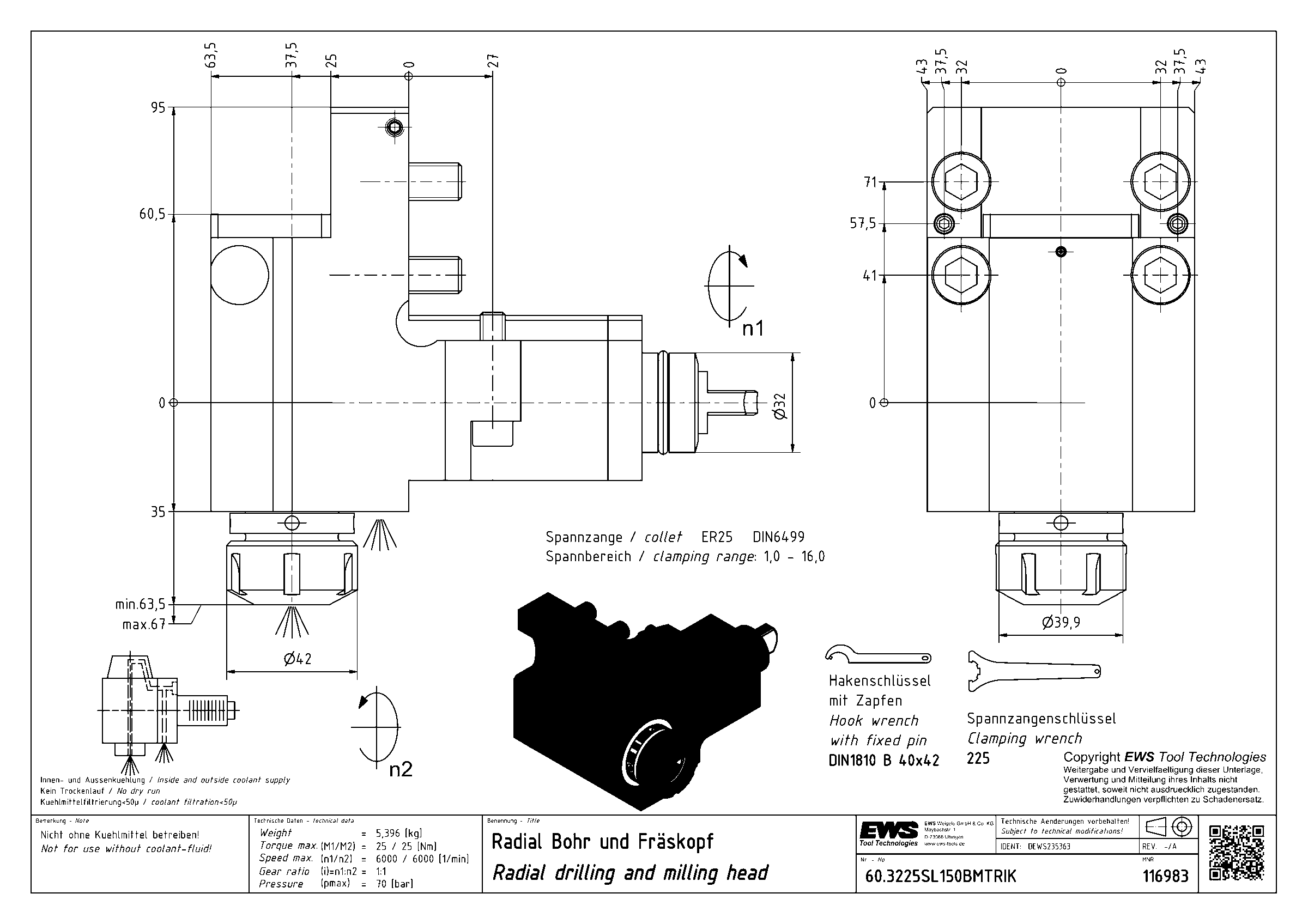

Головка приводная радиальная сверлильно-фрезерная EWS 60.3225SL150BMTRIK, муфтовый хвостовик Ø32, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.3225SL150BMTRIK

Головка приводная радиальная сверлильно-фрезерная EWS 60.3225SL150BMTRIK, муфтовый хвостовик Ø32, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064B3215
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика32 мм
Исполнениеправое
Присоединение к станкуBMT32B
Присоединение инструментацанга ER25
Функциональная длина37,5 мм
Вылет LPR63,5 мм
Масса5,396 кг
Высота86 мм
Общая длина175,5 мм
Ширина160 мм
Заказной номер EWS116983
Радиальная ширина75 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент25 Н·м
Функциональная ширина85 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.3225SL150BMTRIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.

  • Максимальное давление СОЖ 70 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.85V51809IKDGLX11085BMT85EWS Varia V5110165305
60.85V51809IKDI1X11085BMT85EWS Varia V5110165305
60.110V51809IKGL110BMT110 HwacheonEWS Varia V570125301,5
60.3225DSL150BMT32BMT32Bцанга ER2537,567,5179,5
60.3225SL150BMTL32BMT32Bцанга ER25———
60.3225SL150BMTR32BMT32Bцанга ER2537,563,5175,5
60.3225SL150BMTRIK32BMT32Bцанга ER2537,563,5175,5Текущая
60.3232DSL200BMT32BMT32Eцанга ER325593220
60.3232DSL200BMTIKD32BMT32Eцанга ER32———
60.3232SL200BMTL32BMT32Eцанга ER32———
60.3232SL200BMTLIK32BMT32Eцанга ER32———
60.3232SL200BMTR32BMT32Eцанга ER325593220

Совместимость

Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.3225SL150BMTRIK.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки3

  • 225 (EWS 106732)Ключ для зажимной гайки EWS 225
  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
  • DIN1810 B - 40X42Ключ крючковый с носиком EWS DIN1810 B - 40X42, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-SL15Приспособление монтажное EWS MW-BMT-SL15
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

Документы по позиции

Для этой позиции документы пока не привязаны.
