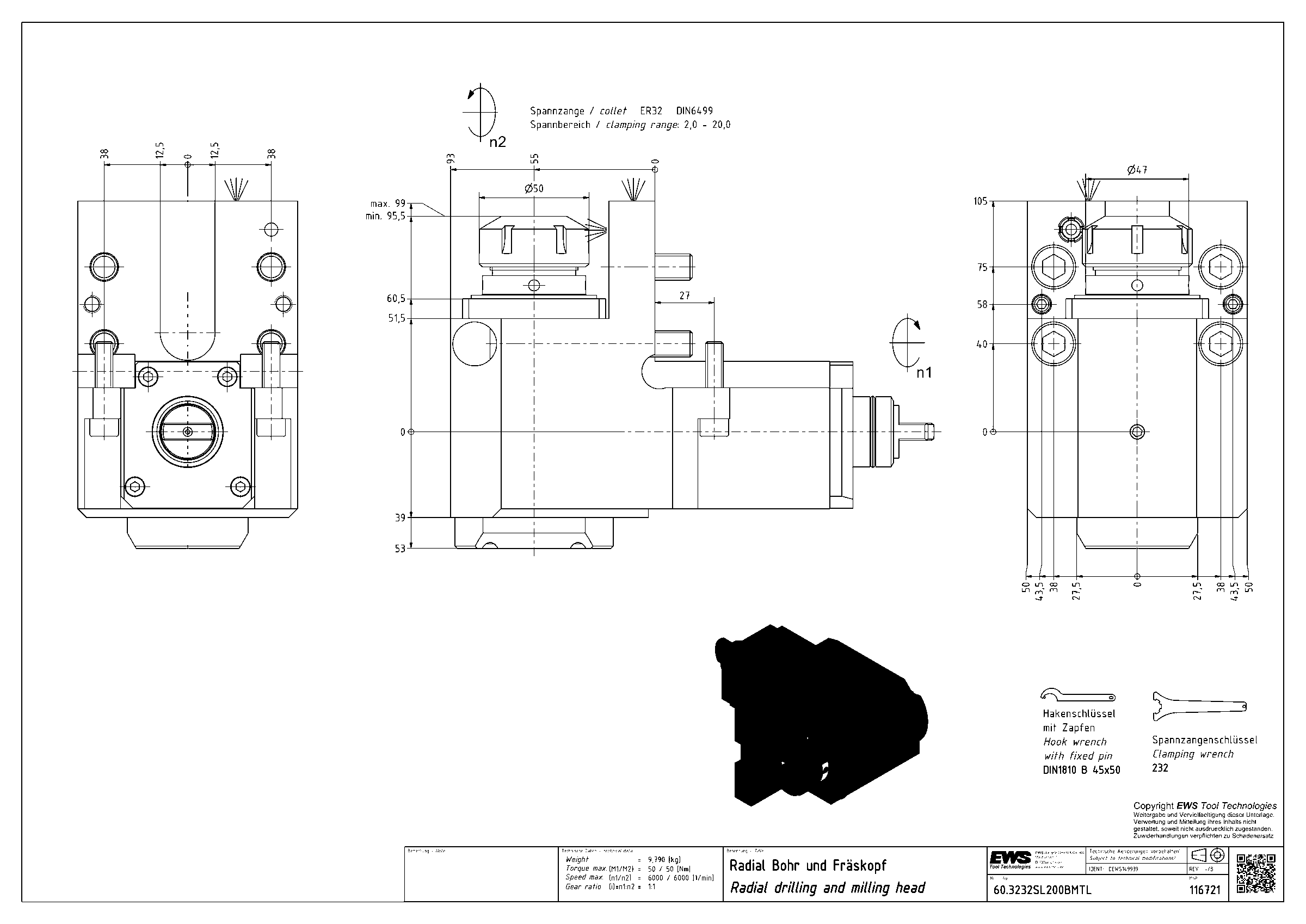

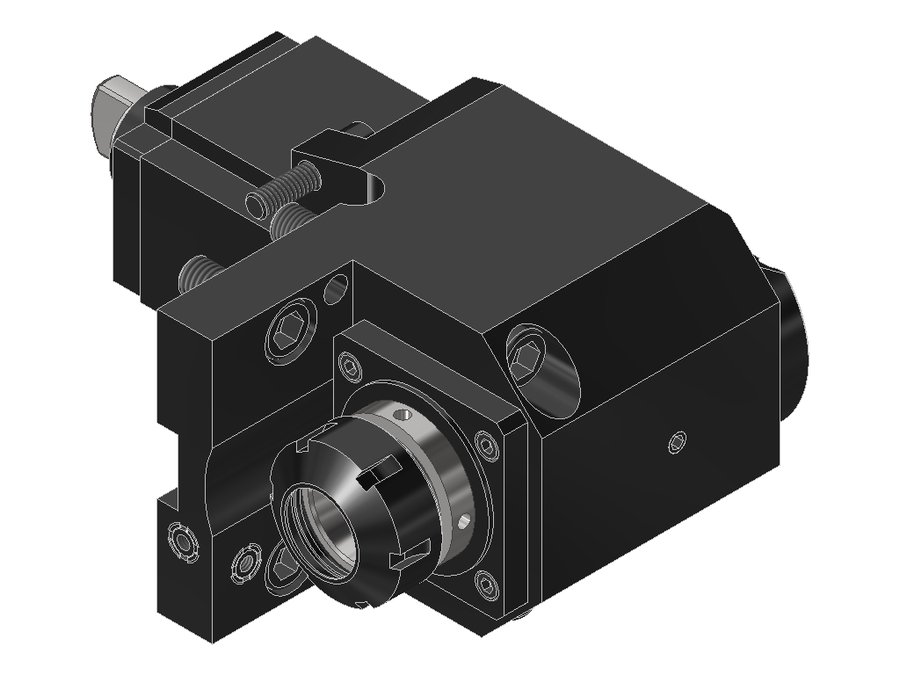

Головка приводная радиальная сверлильно-фрезерная EWS 60.3232SL200BMTL, муфтовый хвостовик Ø32, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB076E3215 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 32 мм |
| Исполнение | левое |
| Присоединение к станку | BMT32E |
| Присоединение инструмента | цанга ER32 |
| Масса | 9,79 кг |
| Заказной номер EWS | 116721 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.3232SL200BMTL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.3225DSL150BMT | 32 | BMT32B | цанга ER25 | 37,5 | 67,5 | 179,5 | |
| 60.3225SL150BMTL | 32 | BMT32B | цанга ER25 | — | — | — | |
| 60.3225SL150BMTR | 32 | BMT32B | цанга ER25 | 37,5 | 63,5 | 175,5 | |
| 60.3225SL150BMTRIK | 32 | BMT32B | цанга ER25 | 37,5 | 63,5 | 175,5 | |
| 60.3232DSL200BMT | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3232DSL200BMTIKD | 32 | BMT32E | цанга ER32 | — | — | — | |
| 60.3232SL200BMTL | 32 | BMT32E | цанга ER32 | — | — | — | Текущая |
| 60.3232SL200BMTLIK | 32 | BMT32E | цанга ER32 | — | — | — | |
| 60.3232SL200BMTR | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3232SL200BMTRI1 | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3232SL200BMTRIK | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3232SL200BMTRIKI1 | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 |
Совместимость
Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.3232SL200BMTL.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Ключи и отвёртки3
- 232 (EWS 106733)Ключ для зажимной гайки EWS 232
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
- DIN1810 B - 45X50Ключ крючковый с носиком EWS DIN1810 B - 45X50, для гаек с радиальными отверстиями
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-SL25Приспособление монтажное EWS MW-BMT-SL25
- UMB100Приспособление монтажное EWS UMB100
Гайки цанговые1
- 132 (EWS 104741)Гайка EWS 132, код 1320, тип UM/RD
Документы по позиции
Для этой позиции документы пока не привязаны.
