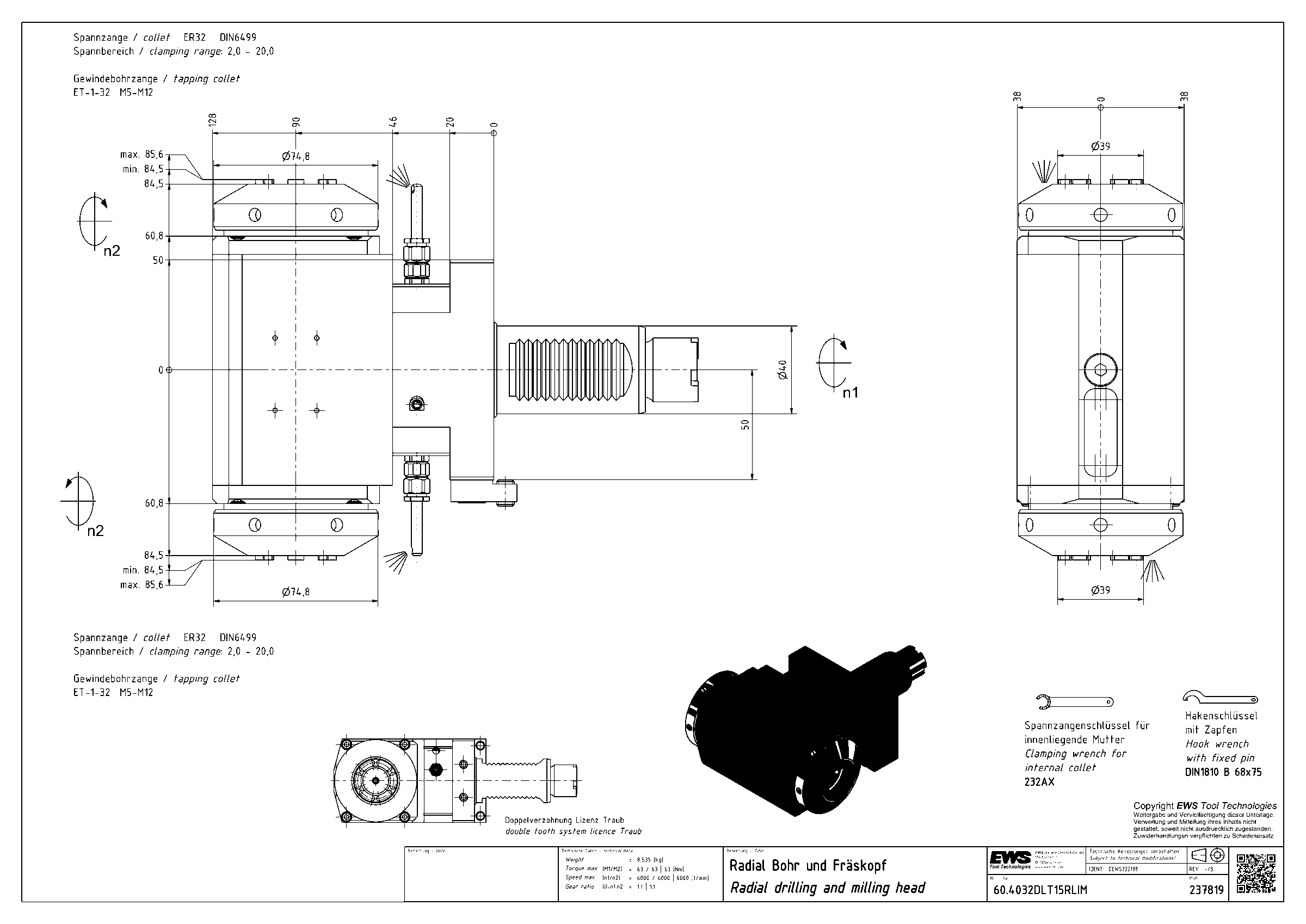

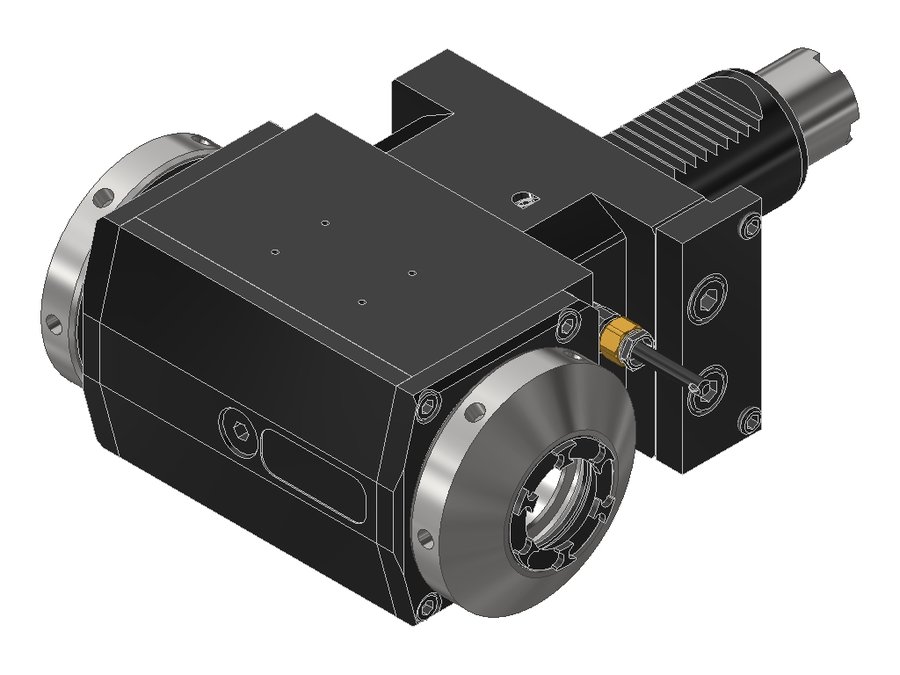

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032DLT15RLIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | упорная планка (регулируемая) |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | кулачковая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 90 мм |
| Вылет LPR | 128 мм |
| Масса | 8,535 кг |
| Высота | 76 мм |
| Общая длина | 221 мм |
| Заказной номер EWS | 237819 |
| Радиальная высота | 38 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 84,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.4032DLT15RLIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.4032DCTXRLIM#01 | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032DCTXRLTFIM | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032DE365RLIKDIMX85 | 40 | VDI40 | цанга ER32 | 85 | 123 | 198 | |
| 60.4032DE365RLIKDIMX100 | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032DE365RLIKDIMX120 | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 60.4032DG400RLVIM | 40 | VDI40 | цанга ER32 | 110 | 148 | 225,5 | |
| 60.4032DLT15RLIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 221 | Текущая |
| 60.4032DMP620IKDIM#01 | 40 | VDI40 | цанга ER32 | 130 | 168 | 246 | |
| 60.4032DMP620IM | 40 | VDI40 | цанга ER32 | 130 | 168 | 246 | |
| 60.4032DSQT15IM | 40 | VDI40, хвостовик повёрнут на 30° | цанга ER32 | 130 | 168 | 246 | |
| 60.4032E365RLIKDI1IMX85 | 40 | VDI40 | цанга ER32 | 85 | 123 | 198 | |
| 60.4032E365RLIKDI1IMX100 | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 |
Совместимость
Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.4032DLT15RLIM.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
Ключи и отвёртки1
- 232AXКлюч для зажимной гайки EWS 232AX
