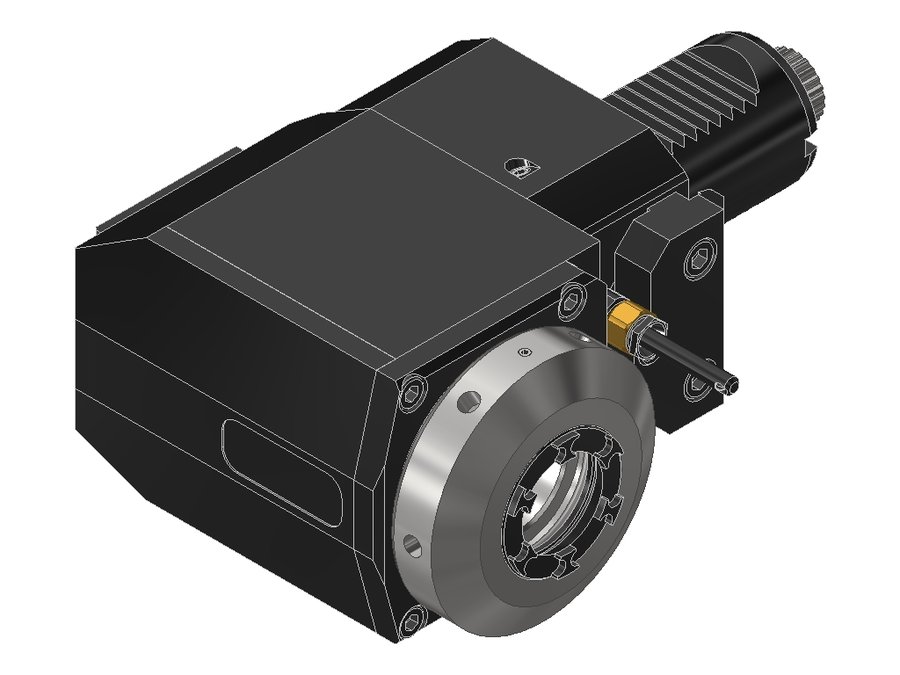

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032E365RLIKDI1IMX85, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.4032E365RLIKDI1IMX85

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032E365RLIKDI1IMX85, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездезажимная планка
Код интерфейса станкаZYV04000115
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментацанга ER32

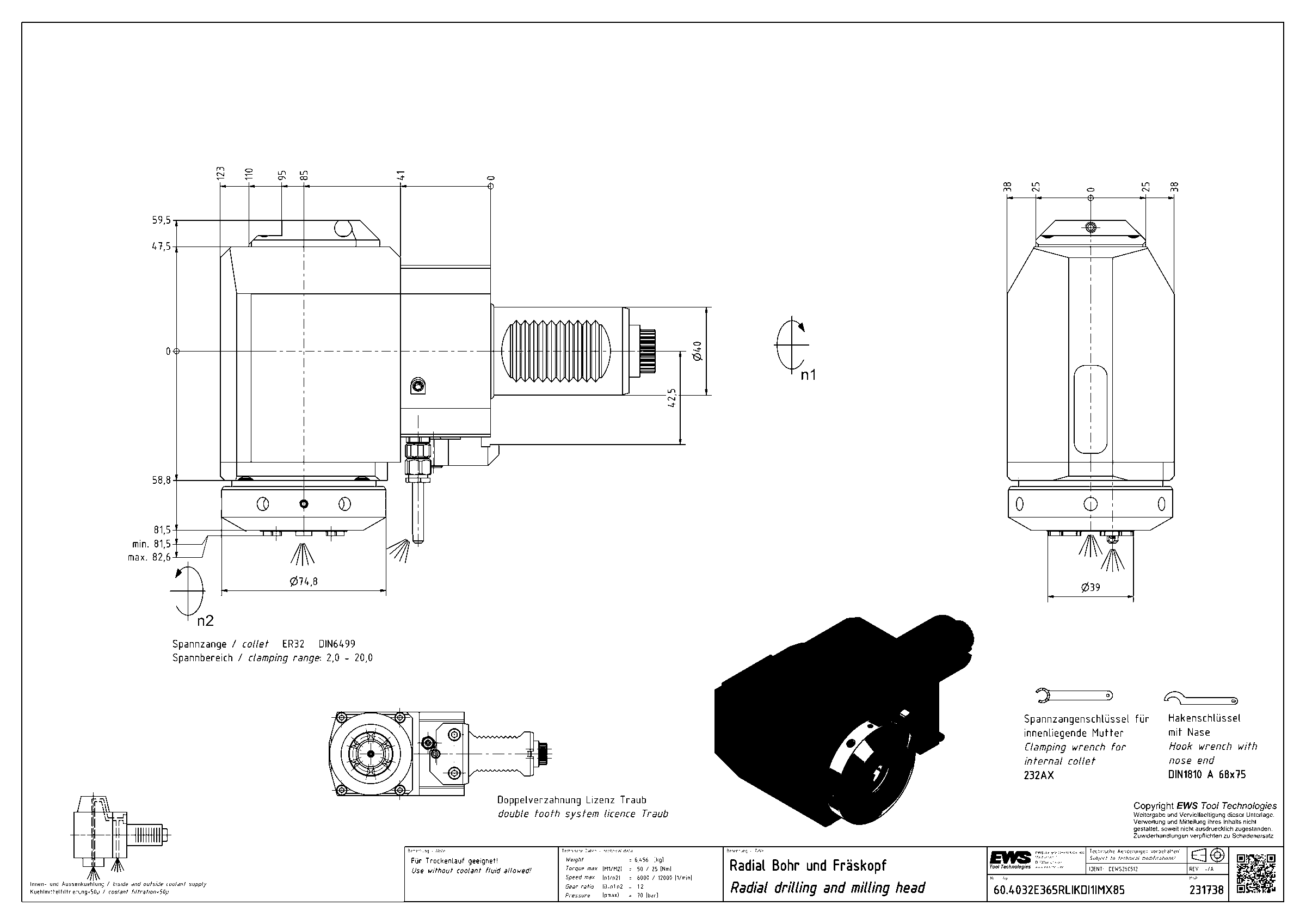

Функциональная длина85 мм
Вылет LPR123 мм
Масса6,456 кг
Высота76 мм
Общая длина198 мм
Ширина141 мм
Заказной номер EWS231738
Радиальная высота38 мм
Радиальная ширина59,5 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина81,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.4032E365RLIKDI1IMX85 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.4032DE365RLIKDIMX12040VDI40цанга ER32120158233
60.4032DG400RLVIM40VDI40цанга ER32110148225,5
60.4032DLT15RLIM40VDI40цанга ER3290128221
60.4032DMP620IKDIM#0140VDI40цанга ER32130168246
60.4032DMP620IM40VDI40цанга ER32130168246
60.4032DSQT15IM40VDI40, хвостовик повёрнут на 30°цанга ER32130168246
60.4032E365RLIKDI1IMX8540VDI40цанга ER3285123198Текущая
60.4032E365RLIKDI1IMX10040VDI40цанга ER32100138213
60.4032E365RLIKDI1IMX12040VDI40цанга ER32120158233
60.4032E365RLIKDIMX8540VDI40цанга ER3285123198
60.4032E365RLIKDIMX10040VDI40цанга ER32100138213
60.4032E365RLIKDIMX12040VDI40цанга ER32120158233

Совместимость

Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.4032E365RLIKDI1IMX85.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 68X75Ключ крючковый с носиком EWS DIN1810 B - 68X75, для гаек с радиальными отверстиями

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
