EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.4032DMP620IM

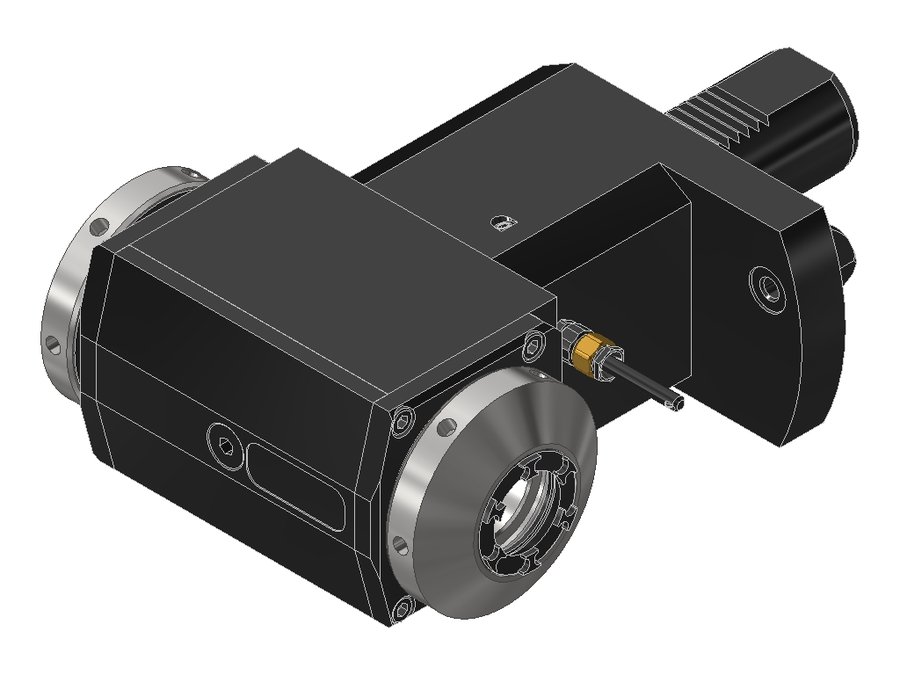

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032DMP620IM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | штифт |
|---|---|
| Код интерфейса станка | ZYV04000415 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 130 мм |
| Вылет LPR | 168 мм |
| Масса | 10,247 кг |
| Высота | 76 мм |
| Общая длина | 246 мм |
| Заказной номер EWS | 224768 |
| Радиальная высота | 38 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 84,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.4032DE365RLIKDIMX85 | 40 | VDI40 | цанга ER32 | 85 | 123 | 198 | |
| 60.4032DE365RLIKDIMX100 | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032DE365RLIKDIMX120 | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 60.4032DG400RLVIM | 40 | VDI40 | цанга ER32 | 110 | 148 | 225,5 | |
| 60.4032DLT15RLIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 221 | |
| 60.4032DMP620IKDIM#01 | 40 | VDI40 | цанга ER32 | 130 | 168 | 246 | |
| 60.4032DMP620IM | 40 | VDI40 | цанга ER32 | 130 | 168 | 246 | Текущая |
| 60.4032DSQT15IM | 40 | VDI40 shaft rotated 30° | цанга ER32 | 130 | 168 | 246 | |
| 60.4032E365RLIKDI1IMX85 | 40 | VDI40 | цанга ER32 | 85 | 123 | 198 | |
| 60.4032E365RLIKDI1IMX100 | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032E365RLIKDI1IMX120 | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 60.4032E365RLIKDIMX85 | 40 | VDI40 | цанга ER32 | 85 | 123 | 198 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.4032DMP620IM.
Принадлежности и оснастка для настройки инструмента2
- MW-VDI40-MP610Приспособление монтажное EWS MW-VDI40-MP610, MW-VDI40 for MP610
- UMB100Приспособление монтажное EWS UMB100, UMB100
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
Ключи и отвёртки1
- 232AXКлюч для зажимной гайки EWS 232AX
