EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.4032LCTXRLIKDTFRIM-PL

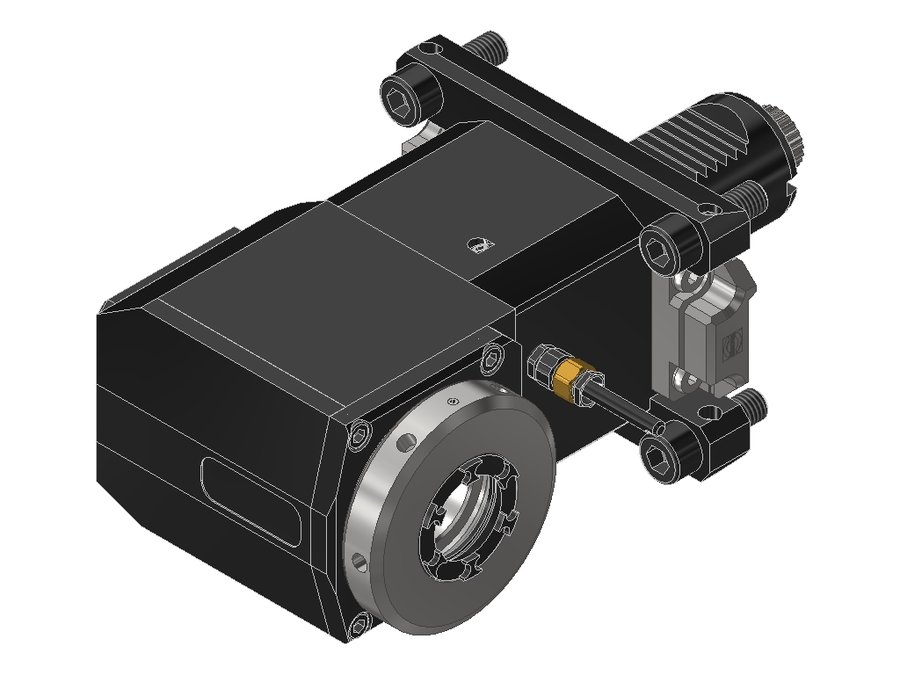

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032LCTXRLIKDTFRIM-PL, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | Trifix |
|---|---|
| Код интерфейса станка | ZYV04000515 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 Proline |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 120 мм |
| Вылет LPR | 158 мм |
| Масса | 8,177 кг |
| Высота | 76 мм |
| Общая длина | 233 мм |
| Ширина | 128 мм |
| Заказной номер EWS | 224718 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 58 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 70 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.4032LB25LIKDGLIM | 40 | VDI40 | цанга ER32 | 65 | 106,5 | 207,5 | |
| 60.4032LB25LIM#01 | 40 | VDI40 | цанга ER32 | 65 | 103 | 204 | |
| 60.4032LCTXRLIKDIM#01 | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 60.4032LCTXRLIKDTFLIM | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 60.4032LCTXRLIKDTFLIM-PL | 40 | VDI40 Proline | цанга ER32 | 120 | 158 | 233 | |
| 60.4032LCTXRLIKDTFRIM | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 60.4032LCTXRLIKDTFRIM-PL | 40 | VDI40 Proline | цанга ER32 | 120 | 158 | 233 | Текущая |
| 60.4032LCTXRLIM#01 | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 60.4032LCTXRLTFLIM | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 60.4032LCTXRLTFLIM-PL | 40 | VDI40 Proline | цанга ER32 | 120 | 158 | 233 | |
| 60.4032LCTXRLTFRIM | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 60.4032LCTXRLTFRIM-PL | 40 | VDI40 Proline | цанга ER32 | 120 | 158 | 233 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.4032LCTXRLIKDTFRIM-PL.
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 B - 68X75Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 68X75
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
Документы по позиции
Для этой позиции документы пока не привязаны.
