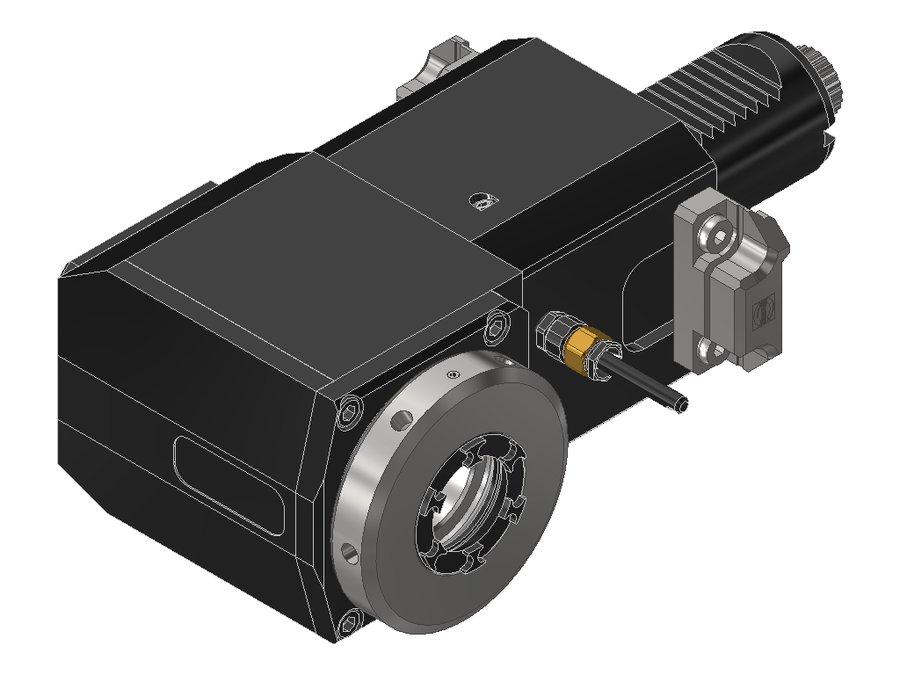

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032LCTXRLIKDTFRIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.4032LCTXRLIKDTFRIM

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032LCTXRLIKDTFRIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездеTrifix
Код интерфейса станкаZYV04000115
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментацанга ER32
Функциональная длина120 мм
Вылет LPR158 мм
Масса7,702 кг
Высота76 мм
Общая длина233 мм
Ширина128 мм
Заказной номер EWS224704
Радиальная высота38 мм
Радиальная ширина58 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина70 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.4032LCTXRLIKDTFRIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Система выверки Trifix© (TF)

  • Инструмент полностью предварительно настроен
  • Ускоренная наладка станка
  • Повторяемость менее 6 мкм при вылете 200 мм
  • Точность позиционирования 0,01 мм при переходе от одной позиции к другой

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

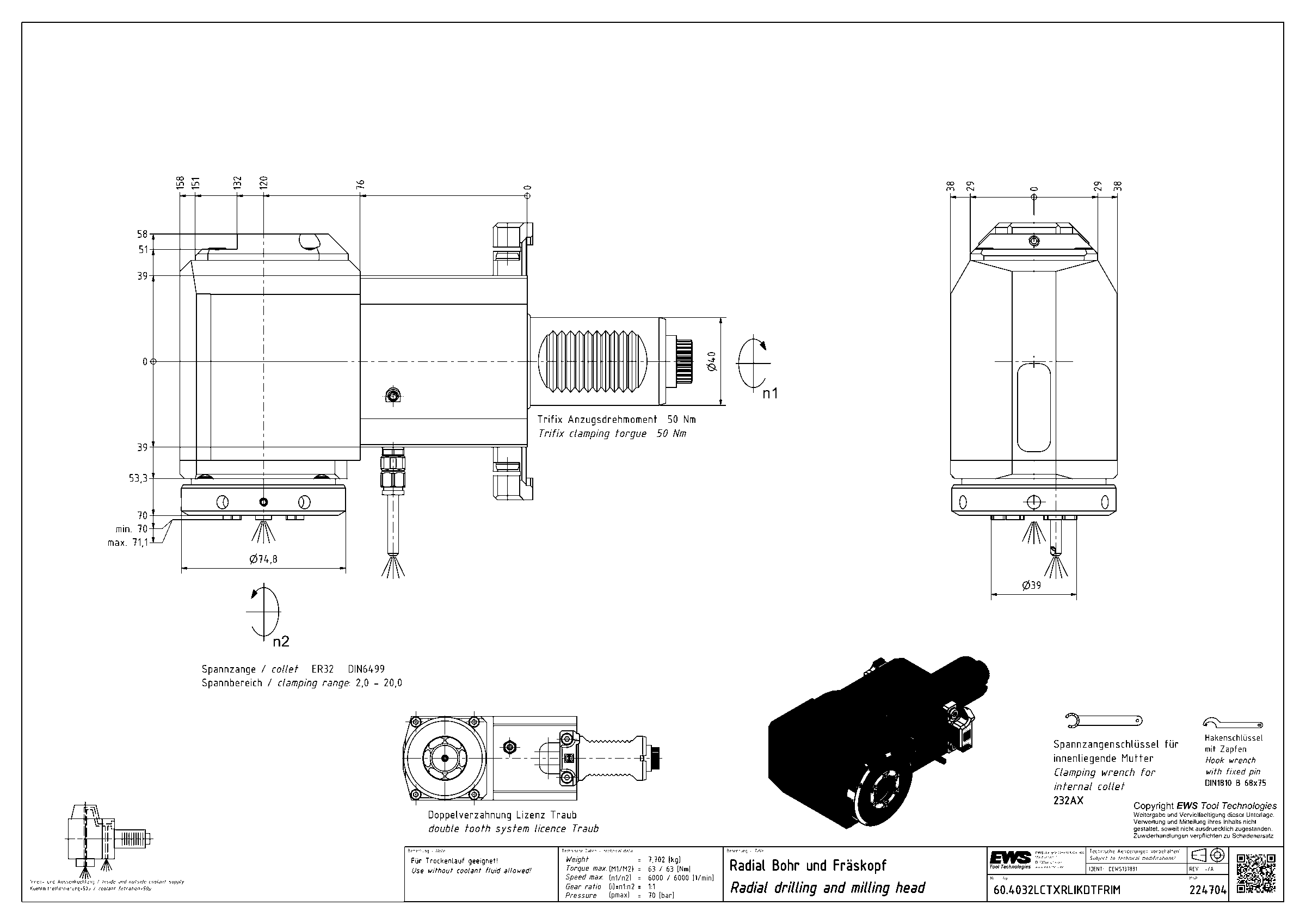

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.4032LB25LGLIM#0140VDI40цанга ER3265106,5207,5
60.4032LB25LIKDGLIM40VDI40цанга ER3265106,5207,5
60.4032LB25LIM#0140VDI40цанга ER3265103204
60.4032LCTXRLIKDIM#0140VDI40цанга ER32120158233
60.4032LCTXRLIKDTFLIM40VDI40цанга ER32120158233
60.4032LCTXRLIKDTFLIM-PL40VDI40 Prolineцанга ER32120158233
60.4032LCTXRLIKDTFRIM40VDI40цанга ER32120158233Текущая
60.4032LCTXRLIKDTFRIM-PL40VDI40 Prolineцанга ER32120158233
60.4032LCTXRLIM#0140VDI40цанга ER32120158233
60.4032LCTXRLTFLIM40VDI40цанга ER32120158233
60.4032LCTXRLTFLIM-PL40VDI40 Prolineцанга ER32120158233
60.4032LCTXRLTFRIM40VDI40цанга ER32120158233

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.4032LCTXRLIKDTFRIM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 68X75Ключ крючковый с носиком EWS DIN1810 B - 68X75, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
