EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.4032SL25RIM

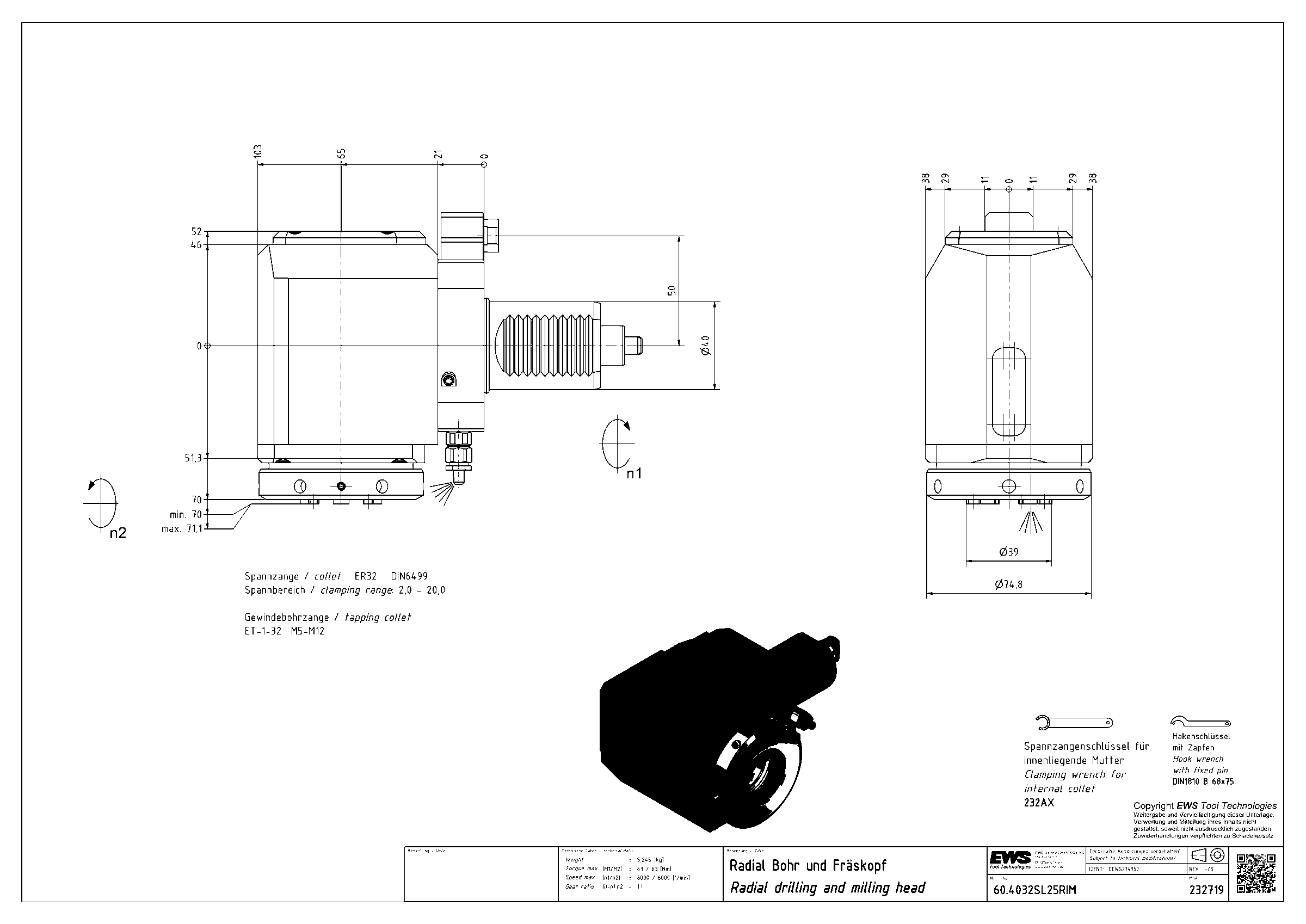

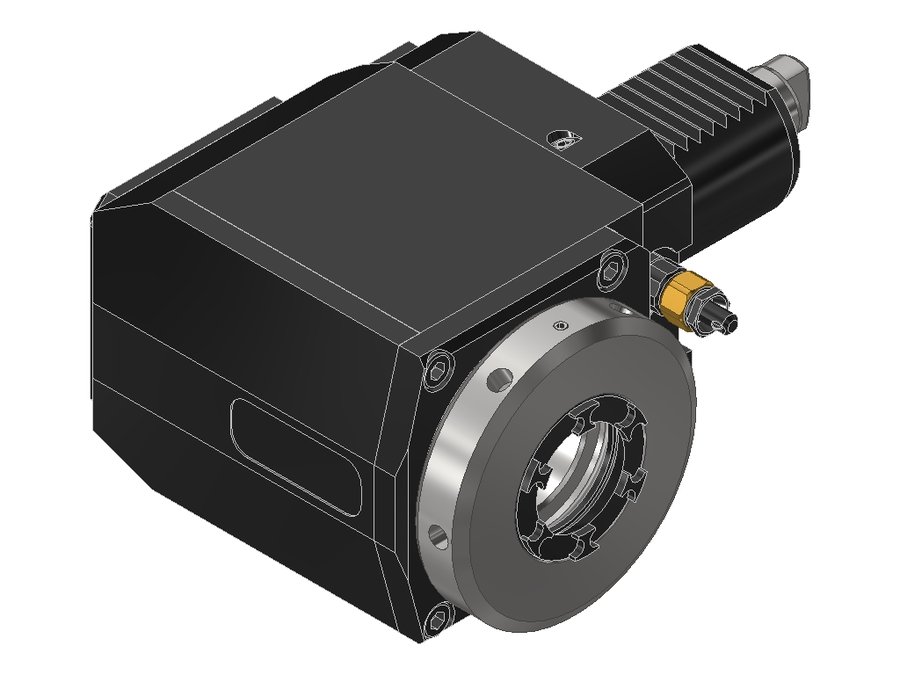

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032SL25RIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Код интерфейса станка | ZYV04000115 |
|---|---|
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 65 мм |
| Вылет LPR | 103 мм |
| Масса | 5,245 кг |
| Высота | 76 мм |
| Общая длина | 175 мм |
| Ширина | 122 мм |
| Заказной номер EWS | 232719 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 52 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 70 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.4032MP620RI1IM | 40 | VDI40 | цанга ER32 | 130 | 168 | 246 | |
| 60.4032MP620RIKDIM#01 | 40 | VDI40 | цанга ER32 | 130 | 168 | 246 | |
| 60.4032MP620RIM#01 | 40 | VDI40 | цанга ER32 | 130 | 168 | 246 | |
| 60.4032MT20RGLIMX140 | 40 | VDI40 | цанга ER32 | 140 | 181,5 | 253,5 | |
| 60.4032NZ2000LIKD | 40 | VDI40 | цанга ER32 | 85 | 123 | 192 | |
| 60.4032NZ2000RIKD | 40 | VDI40 | цанга ER32 | 85 | 123 | 192 | |
| 60.4032SL25RIM | 40 | VDI40 | цанга ER32 | 65 | 103 | 175 | Текущая |
| 60.4032SQT10LIKDIMX100 | 40 | VDI40 shaft rotated 30° | цанга ER32 | 100 | 138 | 199 | |
| 60.4032SQT10LIMX100 | 40 | VDI40 shaft rotated 30° | цанга ER32 | 100 | 138 | 199 | |
| 60.4032SQT10RIKDIMX100 | 40 | VDI40 shaft rotated 30° | цанга ER32 | 100 | 138 | 199 | |
| 60.4032SQT10RIMX100 | 40 | VDI40 shaft rotated 30° | цанга ER32 | 100 | 138 | 199 | |
| 60.4032SQT15LIKDIM | 40 | VDI40 shaft rotated 30° | цанга ER32 | 130 | 168 | 246 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.4032SL25RIM.
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 B - 68X75Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 68X75
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
Документы по позиции
Для этой позиции документы пока не привязаны.
