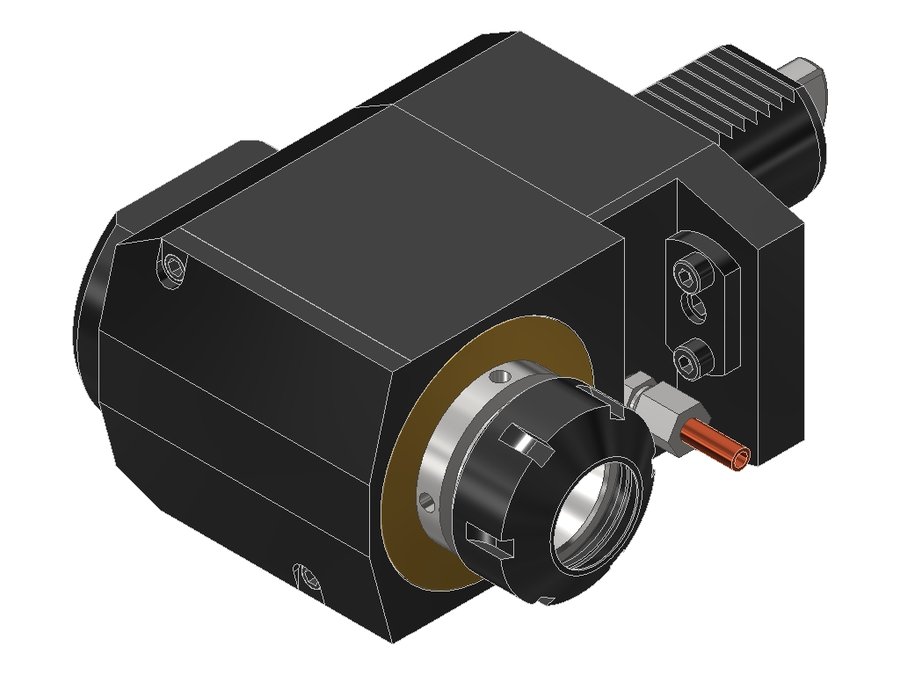

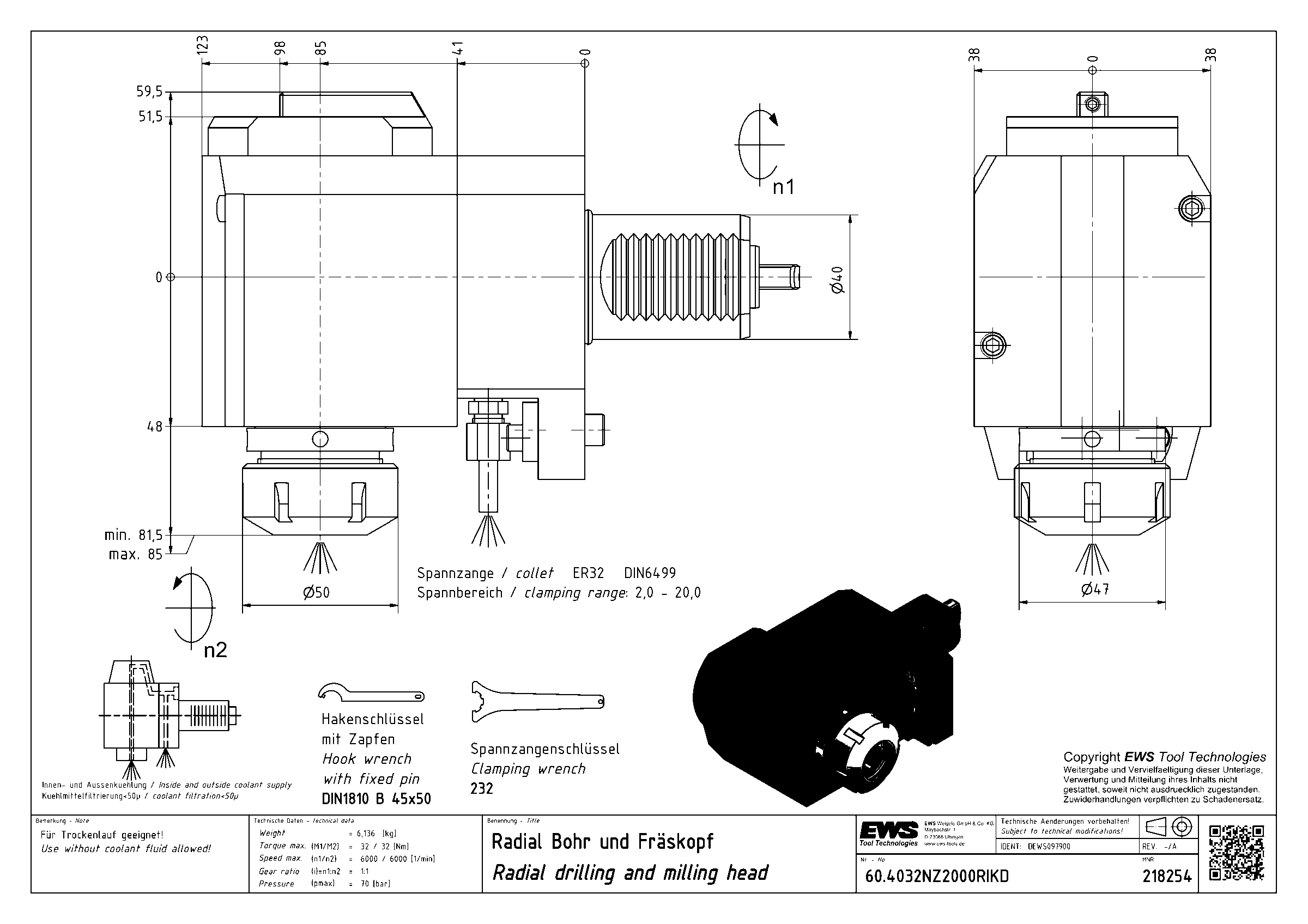

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032NZ2000RIKD, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | эксцентриковый штифт (регулируемый) |
|---|---|
| Код интерфейса станка | ZYV04000615 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 85 мм |
| Вылет LPR | 123 мм |
| Масса | 6,136 кг |
| Высота | 76 мм |
| Общая длина | 192 мм |
| Ширина | 142,5 мм |
| Заказной номер EWS | 218254 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 59,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 32 Н·м |
| Функциональная ширина | 83 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.4032NZ2000RIKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.4032MP620LIM | 40 | VDI40 | цанга ER32 | 130 | 168 | 246 | |
| 60.4032MP620RI1IM | 40 | VDI40 | цанга ER32 | 130 | 168 | 246 | |
| 60.4032MP620RIKDIM#01 | 40 | VDI40 | цанга ER32 | 130 | 168 | 246 | |
| 60.4032MP620RIM#01 | 40 | VDI40 | цанга ER32 | 130 | 168 | 246 | |
| 60.4032MT20RGLIMX140 | 40 | VDI40 | цанга ER32 | 140 | 181,5 | 253,5 | |
| 60.4032NZ2000LIKD | 40 | VDI40 | цанга ER32 | 85 | 123 | 192 | |
| 60.4032NZ2000RIKD | 40 | VDI40 | цанга ER32 | 85 | 123 | 192 | Текущая |
| 60.4032SL25RIM | 40 | VDI40 | цанга ER32 | 65 | 103 | 175 | |
| 60.4032SQT10LIKDIMX100 | 40 | VDI40, хвостовик повёрнут на 30° | цанга ER32 | 100 | 138 | 199 | |
| 60.4032SQT10LIMX100 | 40 | VDI40, хвостовик повёрнут на 30° | цанга ER32 | 100 | 138 | 199 | |
| 60.4032SQT10RIKDIMX100 | 40 | VDI40, хвостовик повёрнут на 30° | цанга ER32 | 100 | 138 | 199 | |
| 60.4032SQT10RIMX100 | 40 | VDI40, хвостовик повёрнут на 30° | цанга ER32 | 100 | 138 | 199 |
Совместимость
Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.
