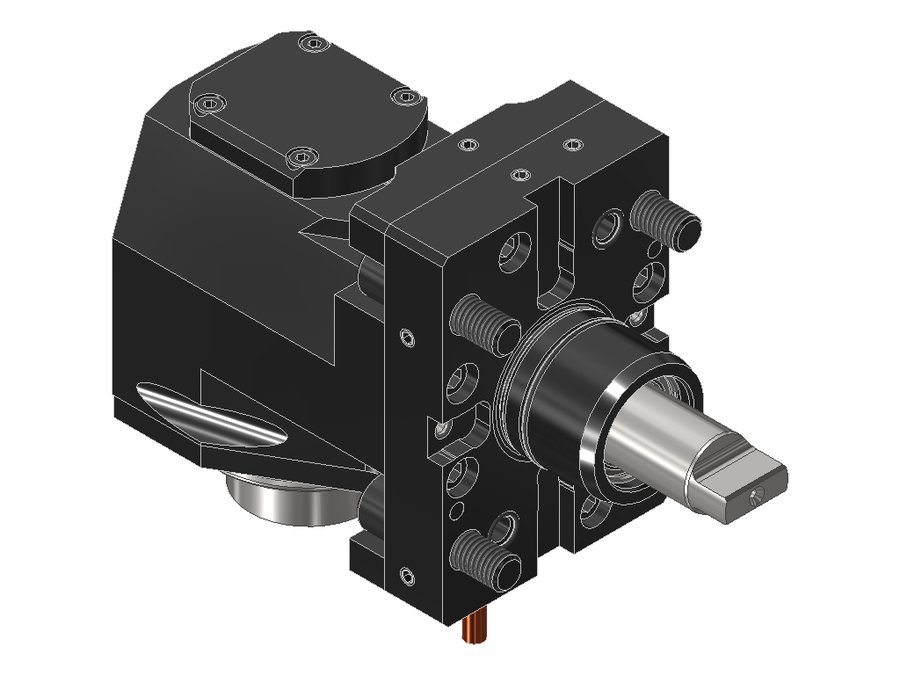

Головка приводная радиальная сверлильно-фрезерная EWS 60.40KM32NZHSD12, хвостовик Ø40, адаптер KM32
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.40KM32NZHSD12

Головка приводная радиальная сверлильно-фрезерная EWS 60.40KM32NZHSD12, хвостовик Ø40, адаптер KM32

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаKMT03200195
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментаKM 32
Функциональная длина85 мм
Вылет LPR121 мм
Масса5,639 кг
Высота78 мм
Общая длина190 мм
Ширина113,5 мм
Заказной номер EWS190100
Радиальная ширина41 мм
Передаточное отношение1:1
Макс. частота вращения12000 об/мин
Макс. крутящий момент32 Н·м
Функциональная ширина72,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.40KM32NZHSD12 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Highspeed

  • Высокоточные подшипники шпинделя с лёгким преднатягом для высокоскоростной обработки от 8 000 об/мин и выше
  • Низкое тепловыделение даже на высоких частотах вращения
  • Не подходит для тяжёлой обработки
  • Соблюдать максимально допустимую частоту вращения

Для работы до 6 000 об/мин рекомендуется стандартная державка со средним преднатягом подшипников

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.32VX3SL200BMTLIK32BMT32EEWS Varia VX35593220
60.32VX3SL200BMTR32BMT32EEWS Varia VX35593220
60.32VX3SL200BMTRIK32BMT32EEWS Varia VX35593220
60.32VX3SL200BMTRIKDI132BMT32EEWS Varia VX35593220
60.40C4DNZIKD40BMT40 DMG MoriPSC 4080124193
60.40C4NZIKD40BMT40 DMG MoriPSC 4080124193
60.40KM32NZHSD1240BMT40 DMG MoriKM 3285121190Текущая
60.40KM32NZIKHSD1240BMT40 DMG MoriKM 3285121190
60.40KM40DNZ40BMT40 DMG MoriKM 4085121190
60.40KM40DNZIK40BMT40 DMG MoriKM 4085121190
60.40KM40NZ40BMT40 DMG MoriKM 4085121190
60.40KM40NZIK40BMT40 DMG MoriKM 4085121190
