EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.32VX3SL200BMTR

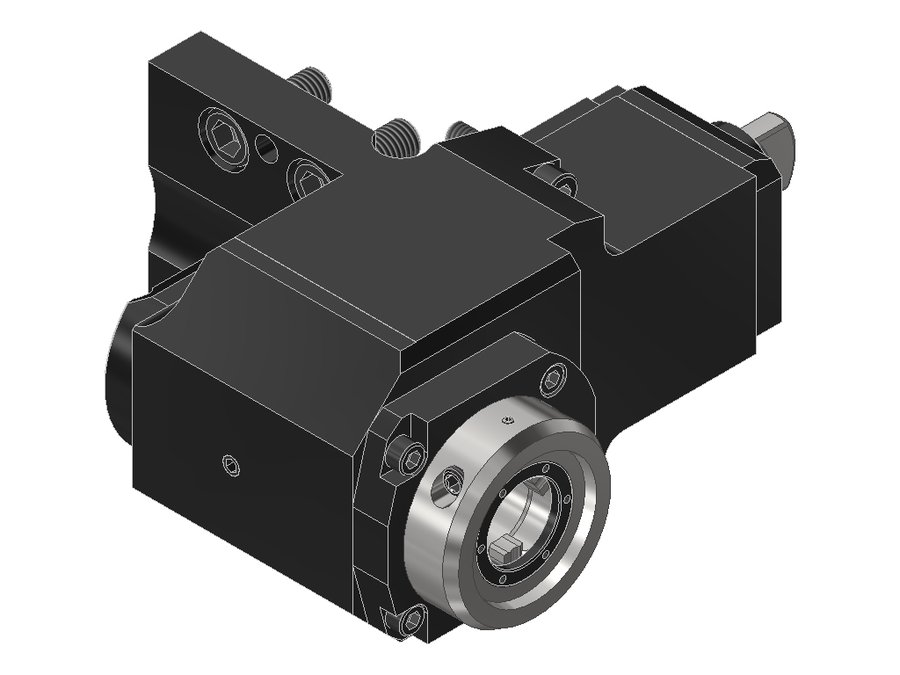

Головка приводная радиальная сверлильно-фрезерная EWS 60.32VX3SL200BMTR, муфтовый хвостовик Ø32, EWS - Varia VX3 - адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB076E3215 |
| Код интерфейса инструмента | EWC00300295 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 32 мм |
| Исполнение | правое |
| Присоединение к станку | BMT32E |
| Присоединение инструмента | EWS Varia VX3 |
| Функциональная длина | 55 мм |
| Вылет LPR | 93 мм |
| Масса | 9,712 кг |
| Высота | 100 мм |
| Общая длина | 220 мм |
| Ширина | 187 мм |
| Заказной номер EWS | 134310 |
| Радиальная ширина | 85 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX3 |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 98 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.32C4SL200BMTRIKD | 32 | BMT32E | PSC 40 | 65 | 109 | 236 | |
| 60.32VX3SL200BMTL | 32 | BMT32E | EWS Varia VX3 | 55 | 93 | 220 | |
| 60.32VX3SL200BMTLIK | 32 | BMT32E | EWS Varia VX3 | 55 | 93 | 220 | |
| 60.32VX3SL200BMTR | 32 | BMT32E | EWS Varia VX3 | 55 | 93 | 220 | Текущая |
| 60.32VX3SL200BMTRIK | 32 | BMT32E | EWS Varia VX3 | 55 | 93 | 220 | |
| 60.32VX3SL200BMTRIKDI1 | 32 | BMT32E | EWS Varia VX3 | 55 | 93 | 220 | |
| 60.40C4DNZIKD | 40 | BMT40 DMG Mori | PSC 40 | 80 | 124 | 193 | |
| 60.40C4NZIKD | 40 | BMT40 DMG Mori | PSC 40 | 80 | 124 | 193 | |
| 60.40KM32NZHSD12 | 40 | BMT40 DMG Mori | KM 32 | 85 | 121 | 190 | |
| 60.40KM32NZIKHSD12 | 40 | BMT40 DMG Mori | KM 32 | 85 | 121 | 190 | |
| 60.40KM40DNZ | 40 | BMT40 DMG Mori | KM 40 | 85 | 121 | 190 | |
| 60.40KM40DNZIK | 40 | BMT40 DMG Mori | KM 40 | 85 | 121 | 190 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.32VX3SL200BMTR.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MW-BMT-SL25Приспособление монтажное EWS MW-BMT-SL25, MW-BMT-SL25
- UMB100Приспособление монтажное EWS UMB100, UMB100
- VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
- VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2
Ключи и отвёртки2
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
Запчасти к инструменту1
- VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET
Документы по позиции
Для этой позиции документы пока не привязаны.
