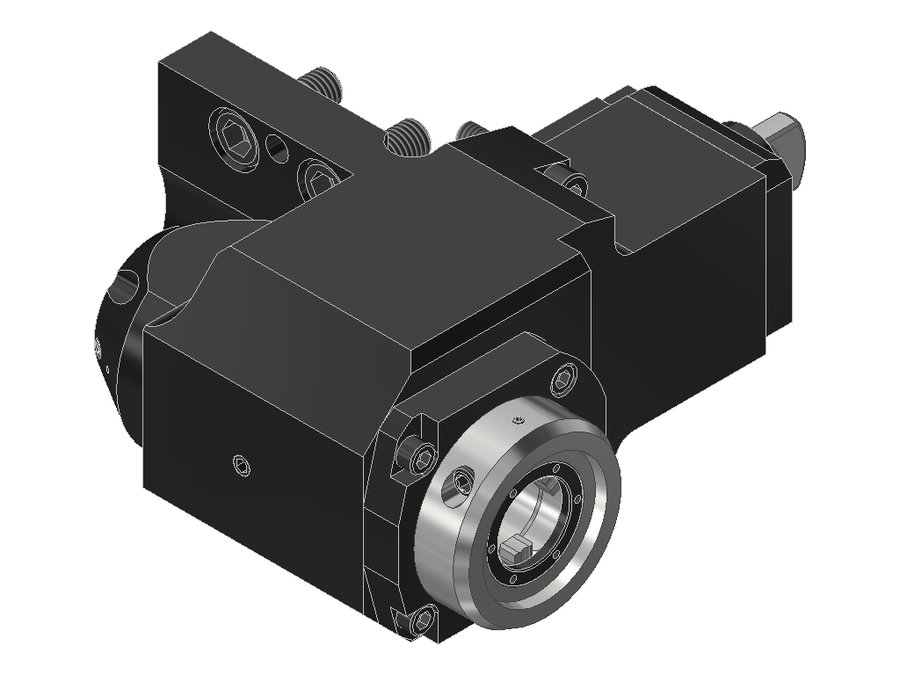

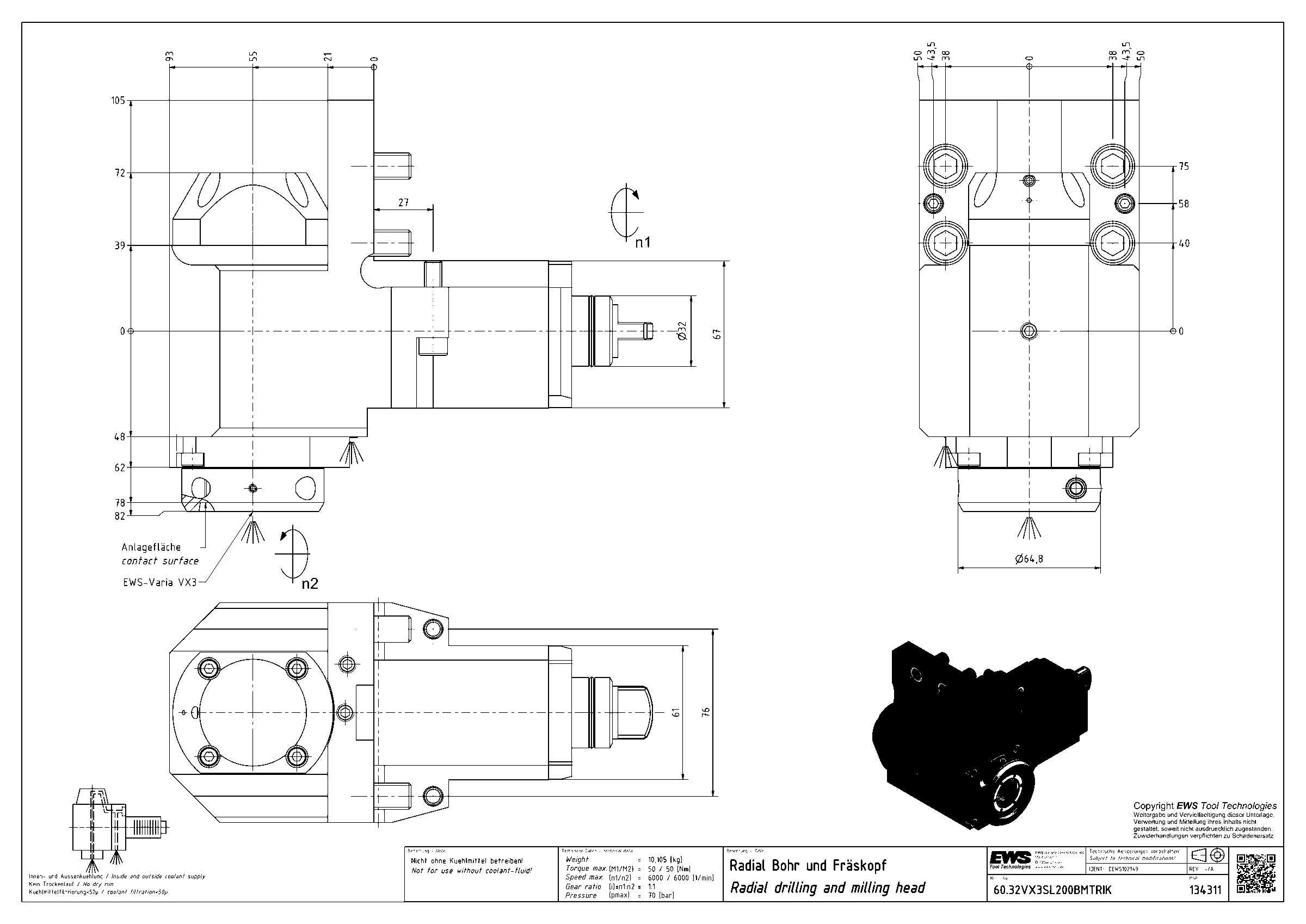

Головка приводная радиальная сверлильно-фрезерная EWS 60.32VX3SL200BMTRIK, муфтовый хвостовик Ø32, система EWS Varia VX3
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.32VX3SL200BMTRIK

Головка приводная радиальная сверлильно-фрезерная EWS 60.32VX3SL200BMTRIK, муфтовый хвостовик Ø32, система EWS Varia VX3

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB076E3215
Код интерфейса инструментаEWC00300295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика32 мм
Исполнениеправое
Присоединение к станкуBMT32E
Присоединение инструментаEWS Varia VX3
Функциональная длина55 мм
Вылет LPR93 мм
Масса10,105 кг
Высота100 мм
Общая длина220 мм
Ширина187 мм
Заказной номер EWS134311
Радиальная ширина85 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент50 Н·м
Функциональная ширина98 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.32VX3SL200BMTRIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.

  • Максимальное давление СОЖ 70 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.32C4SL200BMTRIKD32BMT32EPSC 4065109236
60.32VX3SL200BMTL32BMT32EEWS Varia VX35593220
60.32VX3SL200BMTLIK32BMT32EEWS Varia VX35593220
60.32VX3SL200BMTR32BMT32EEWS Varia VX35593220
60.32VX3SL200BMTRIK32BMT32EEWS Varia VX35593220Текущая
60.32VX3SL200BMTRIKDI132BMT32EEWS Varia VX35593220
60.40C4DNZIKD40BMT40 DMG MoriPSC 4080124193
60.40C4NZIKD40BMT40 DMG MoriPSC 4080124193
60.40KM32NZHSD1240BMT40 DMG MoriKM 3285121190
60.40KM32NZIKHSD1240BMT40 DMG MoriKM 3285121190
60.40KM40DNZ40BMT40 DMG MoriKM 4085121190
60.40KM40DNZIK40BMT40 DMG MoriKM 4085121190

Совместимость

Связанные позиции по данным производителя — 57 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 60.32VX3SL200BMTRIK.

Инструмент статический48

  • 19.VX3PG15L29.5Державка для расточных борштанг EWS 19.VX3PG15L29.5, система EWS Varia VX3, Regofix PowRgrip PG15
  • 27.VX306.35L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX306.35L38SHR, система EWS Varia VX3, отверстие Ø6,35 мм (1/4")
  • 27.VX306L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX306L38SHR, система EWS Varia VX3, отверстие Ø6 мм
  • 27.VX306WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
  • 27.VX306WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL16, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
  • 27.VX306WNL50Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL50, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
  • 27.VX308L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX308L38SHR, система EWS Varia VX3, отверстие Ø8 мм
  • 27.VX308WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
  • 27.VX308WNL17Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL17, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
  • 27.VX308WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
  • 27.VX309.53L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX309.53L43SHR, система EWS Varia VX3, отверстие Ø9,53 мм (3/8")
  • 27.VX309.53WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX309.53WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 9,53
  • 27.VX310L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX310L43SHR, система EWS Varia VX3, отверстие Ø10 мм
  • 27.VX310WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX310WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 10
  • 27.VX310WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX310WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 10
  • 27.VX312.7L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7L43SHR, система EWS Varia VX3, отверстие Ø12,7 мм (1/2")
  • 27.VX312.7WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 12,7
  • 27.VX312.7WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 12,7
  • 27.VX312HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312HYDL26, система EWS Varia VX3, гидропатрон Ø12
  • 27.VX312L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX312L43SHR, система EWS Varia VX3, отверстие Ø12 мм
  • 27.VX312WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 12
  • 27.VX312WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 12
  • 27.VX314L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX314L54SHR, система EWS Varia VX3, отверстие Ø14 мм
  • 27.VX314WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX314WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 14
  • 27.VX315.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX315.88WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 15,88
  • 27.VX316L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX316L54SHR, система EWS Varia VX3, отверстие Ø16 мм
  • 27.VX316WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX316WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 16
  • 27.VX316WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX316WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 16
  • 27.VX318WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX318WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 18
  • 27.VX319.05WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX319.05WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 19,05
  • 27.VX320WNL48Адаптер под цилиндрический хвостовик инструмента EWS 27.VX320WNL48, система EWS Varia VX3, Whistle Notch/Weldon Ø 20
  • 27.VX320WNL58Адаптер под цилиндрический хвостовик инструмента EWS 27.VX320WNL58, система EWS Varia VX3, Whistle Notch/Weldon Ø 20
  • 31.VX306L36MIДержавка цанговая EWS 31.VX306L36MI, система EWS Varia VX3, отверстие Ø6 мм
  • 31.VX311L70Державка цанговая EWS 31.VX311L70, система EWS Varia VX3, под цангу 110 4008E (ER11 Ø1-7)
  • 31.VX316IML14Державка цанговая EWS 31.VX316IML14, система EWS Varia VX3, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX316L25Державка цанговая EWS 31.VX316L25, система EWS Varia VX3, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX316L50MMДержавка цанговая EWS 31.VX316L50MM, система EWS Varia VX3, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX320IML17Державка цанговая EWS 31.VX320IML17, система EWS Varia VX3, под цанги ER20 (Ø2–13 мм), код 200 428E
  • 31.VX320IML17-Ø13Державка цанговая EWS 31.VX320IML17-Ø13, система EWS Varia VX3, под цанги ER20 (Ø2–13 мм), код 200 428E
  • 31.VX320L27Державка цанговая EWS 31.VX320L27, система EWS Varia VX3, под цанги ER20 (Ø2–13 мм), код 200 428E

Показаны первые 40 из 48. Остальные — в разделе Инструмент статический.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS.Varia Clean VX3, с двумя защитными крышками
  • MW-BMT-SL25Приспособление монтажное EWS MW-BMT-SL25
  • UMB100Приспособление монтажное EWS UMB100
  • VX3STARTKIT1Набор стартовый Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Набор стартовый Varia EWS VX3STARTKIT2

Запчасти к инструменту2

  • 29.VX3SЗаглушка EWS 29.VX3S, система EWS Varia VX3, стальная
  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки2

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м
