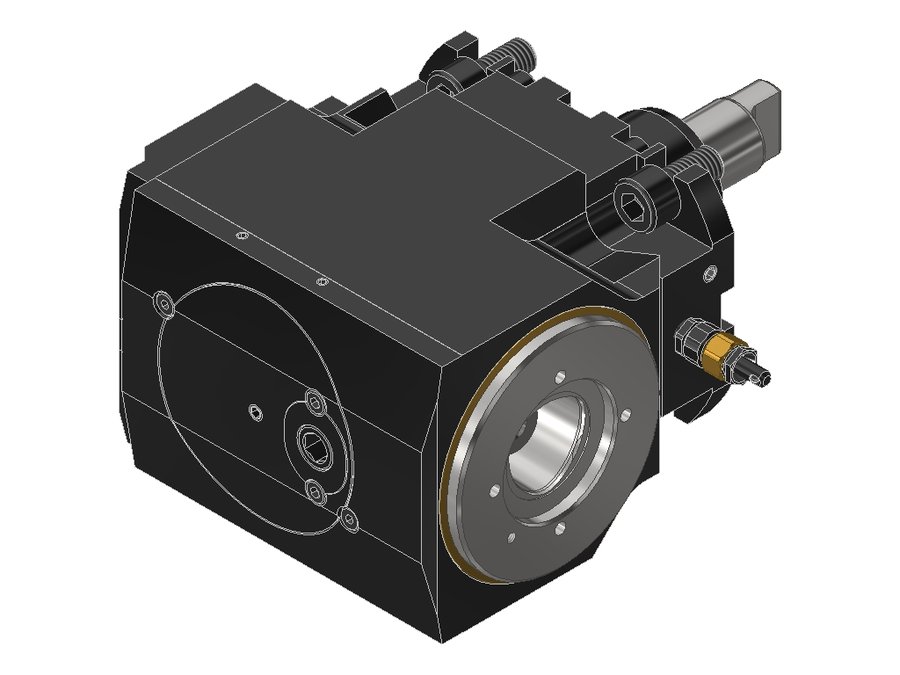

Головка приводная радиальная сверлильно-фрезерная EWS 60.40C4NZIKD, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.40C4NZIKD

Головка приводная радиальная сверлильно-фрезерная EWS 60.40C4NZIKD, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаCCS04000195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментаPSC 40
Функциональная длина80 мм
Вылет LPR124 мм
Масса7,836 кг
Высота90 мм
Общая длина193 мм
Ширина135,5 мм
Заказной номер EWS229706
Радиальная ширина65,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент32 Н·м
Функциональная ширина65,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.32VX3SL200BMTL32BMT32EEWS Varia VX35593220
60.32VX3SL200BMTLIK32BMT32EEWS Varia VX35593220
60.32VX3SL200BMTR32BMT32EEWS Varia VX35593220
60.32VX3SL200BMTRIK32BMT32EEWS Varia VX35593220
60.32VX3SL200BMTRIKDI132BMT32EEWS Varia VX35593220
60.40C4DNZIKD40BMT40 DMG MoriPSC 4080124193
60.40C4NZIKD40BMT40 DMG MoriPSC 4080124193Текущая
60.40KM32NZHSD1240BMT40 DMG MoriKM 3285121190
60.40KM32NZIKHSD1240BMT40 DMG MoriKM 3285121190
60.40KM40DNZ40BMT40 DMG MoriKM 4085121190
60.40KM40DNZIK40BMT40 DMG MoriKM 4085121190
60.40KM40NZ40BMT40 DMG MoriKM 4085121190
Показать ещё · всего в серии 578
