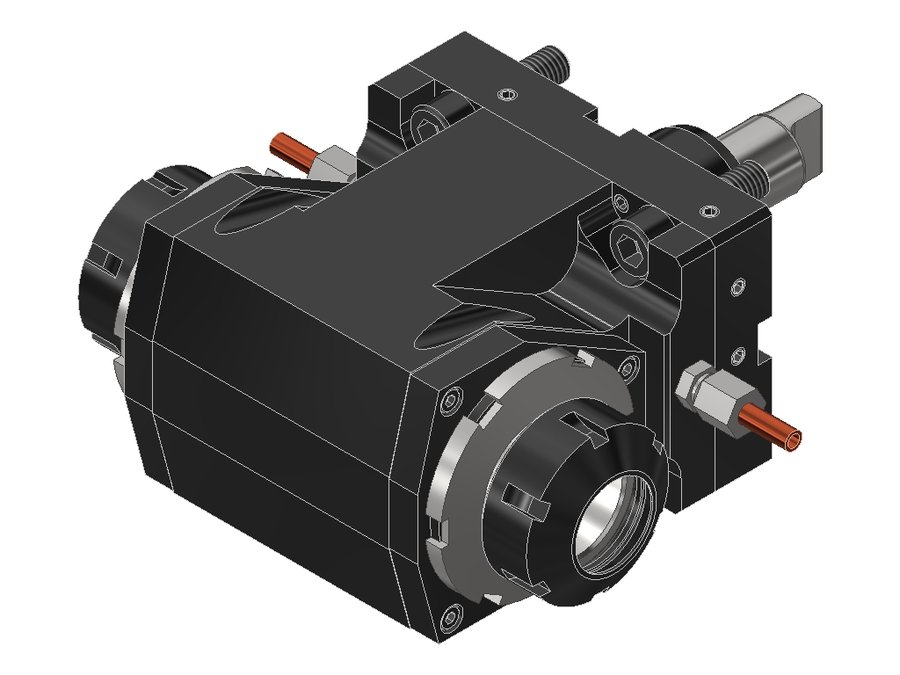

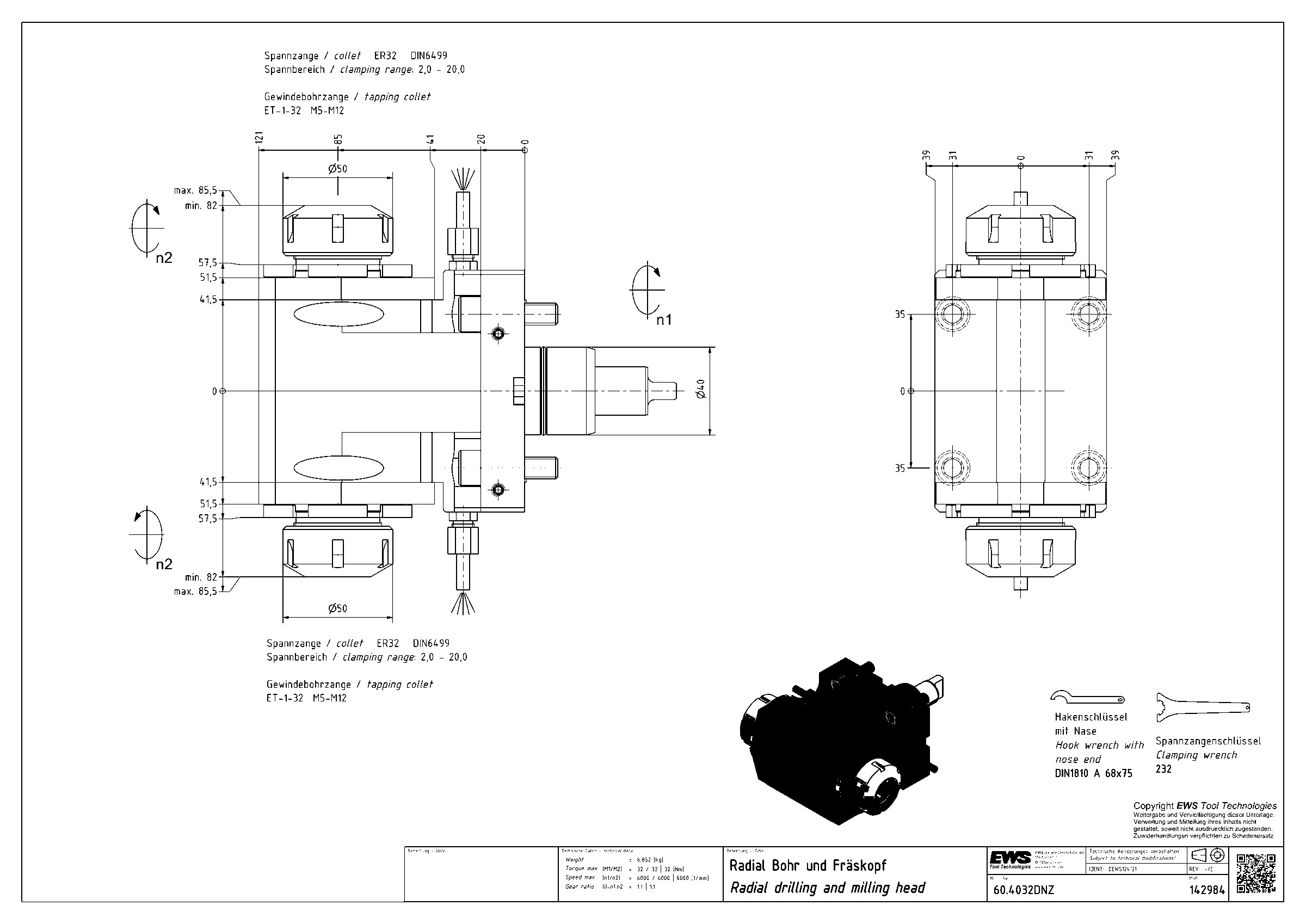

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032DNZ, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.4032DNZ

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032DNZ, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB062B4015
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментацанга ER32
Функциональная длина85 мм
Вылет LPR121 мм
Масса6,852 кг
Высота78 мм
Общая длина190 мм
Заказной номер EWS142984
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент32 Н·м
Функциональная ширина84,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.4032DNZ в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.4020BIG1809IKIMX4540BMT40 Bigliaцанга ER204571128,9
60.4020BIG1809IKIMX7040BMT40 Bigliaцанга ER207096153,9
60.4025DNZ40BMT40 DMG Moriцанга ER2585121190
60.4025DNZIK40BMT40 DMG Moriцанга ER2585121190
60.4025NZ40BMT40 DMG Moriцанга ER2585111180
60.4025NZIKI140BMT40 DMG Moriцанга ER2585111180
60.4032DNZ40BMT40 DMG Moriцанга ER3285121190Текущая
60.4032DNZIK40BMT40 DMG Moriцанга ER3285121190
60.4032MT12IKDIM40BMT40 Muratecцанга ER32100138209,5
60.4032NZ40BMT40 DMG Moriцанга ER3285111180
60.4032NZIK40BMT40 DMG Moriцанга ER3285111180
60.4425DNTY344BMT44цанга ER2578135226

Совместимость

Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.4032DNZ.

Цанги18

Ключи и отвёртки2

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • DIN1810 A - 68X75Ключ крючковый с носиком EWS DIN1810 A - 68X75, для гаек с наружной резьбой

Документы по позиции

Для этой позиции документы пока не привязаны.
