EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.4525KRBND1809IKDIMX65

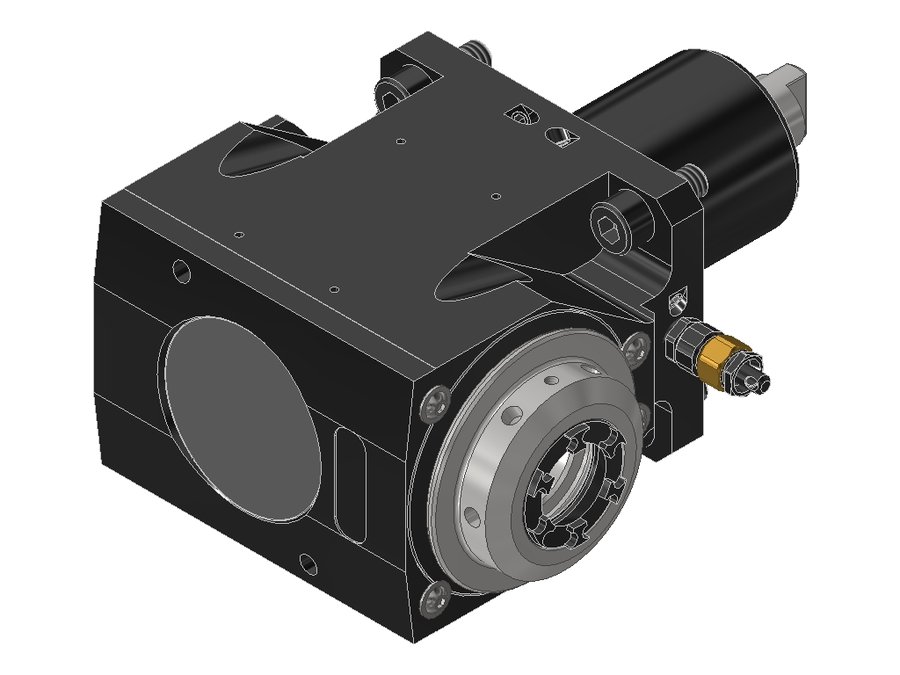

Головка приводная радиальная сверлильно-фрезерная EWS 60.4525KRBND1809IKDIMX65, хвостовик Ø45, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB056A4515 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 45 мм |
| Исполнение | правое |
| Присоединение к станку | BMT45A |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 65 мм |
| Вылет LPR | 100,5 мм |
| Масса | 4,983 кг |
| Высота | 72 мм |
| Общая длина | 176,5 мм |
| Ширина | 127 мм |
| Заказной номер EWS | 240798 |
| Радиальная ширина | 58 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 5000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 69 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.4525BND1809IKDIMX65 | 45 | BMT45A | цанга ER25 | 65 | 100,5 | 176,5 | |
| 60.4525BND1809IKI1 | 45 | BMT45A | цанга ER25 | 55 | 81 | 157 | |
| 60.4525BND1809IMX65 | 45 | BMT45A | цанга ER25 | 65 | 100,5 | 176,5 | |
| 60.4525BNDIK | 45 | BMT45A | цанга ER25 | 55 | 81 | 196 | |
| 60.4525KR1809PFGLIM | 45 | BMT45 | цанга ER25 | 65 | 97,7 | 181,7 | |
| 60.4525KRBND1809 | 45 | BMT45A | цанга ER25 | 55 | 81 | 157 | |
| 60.4525KRBND1809IKDIMX65 | 45 | BMT45A | цанга ER25 | 65 | 100,5 | 176,5 | Текущая |
| 60.4525KRBND1809IMX65 | 45 | BMT45A | цанга ER25 | 65 | 100,5 | 176,5 | |
| 60.4525TC600FIKDGLIMX85 | 45 | BMT45 | цанга ER25 | 85 | 117,7 | 189,7 | |
| 60.4525TC600IKDGLIMX65 | 45 | BMT45 | цанга ER25 | 65 | 101,5 | 173,5 | |
| 60.5025DTCYBMTIM | 50 | BMT50E Takisawa | цанга ER25 | — | — | — | |
| 60.5025TCYGLBMTIM | 50 | BMT50E Takisawa | цанга ER25 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.4525KRBND1809IKDIMX65.
Ключи и отвёртки2
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 45X50
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
Документы по позиции
Для этой позиции документы пока не привязаны.
