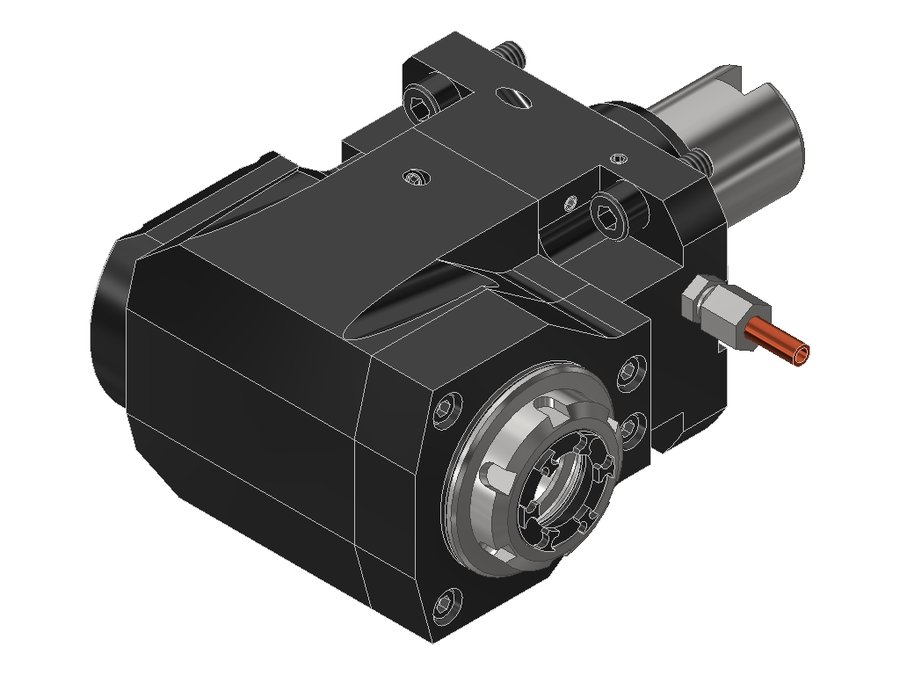

Головка приводная радиальная сверлильно-фрезерная EWS 60.5025TCYGLBMTIM, хвостовик Ø50, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.5025TCYGLBMTIM

Головка приводная радиальная сверлильно-фрезерная EWS 60.5025TCYGLBMTIM, хвостовик Ø50, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB062E5015
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Приводпазовый поводок
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуBMT50E Takisawa
Присоединение инструментацанга ER25
Масса5,849 кг
Заказной номер EWS190996
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.5025TCYGLBMTIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Материалы

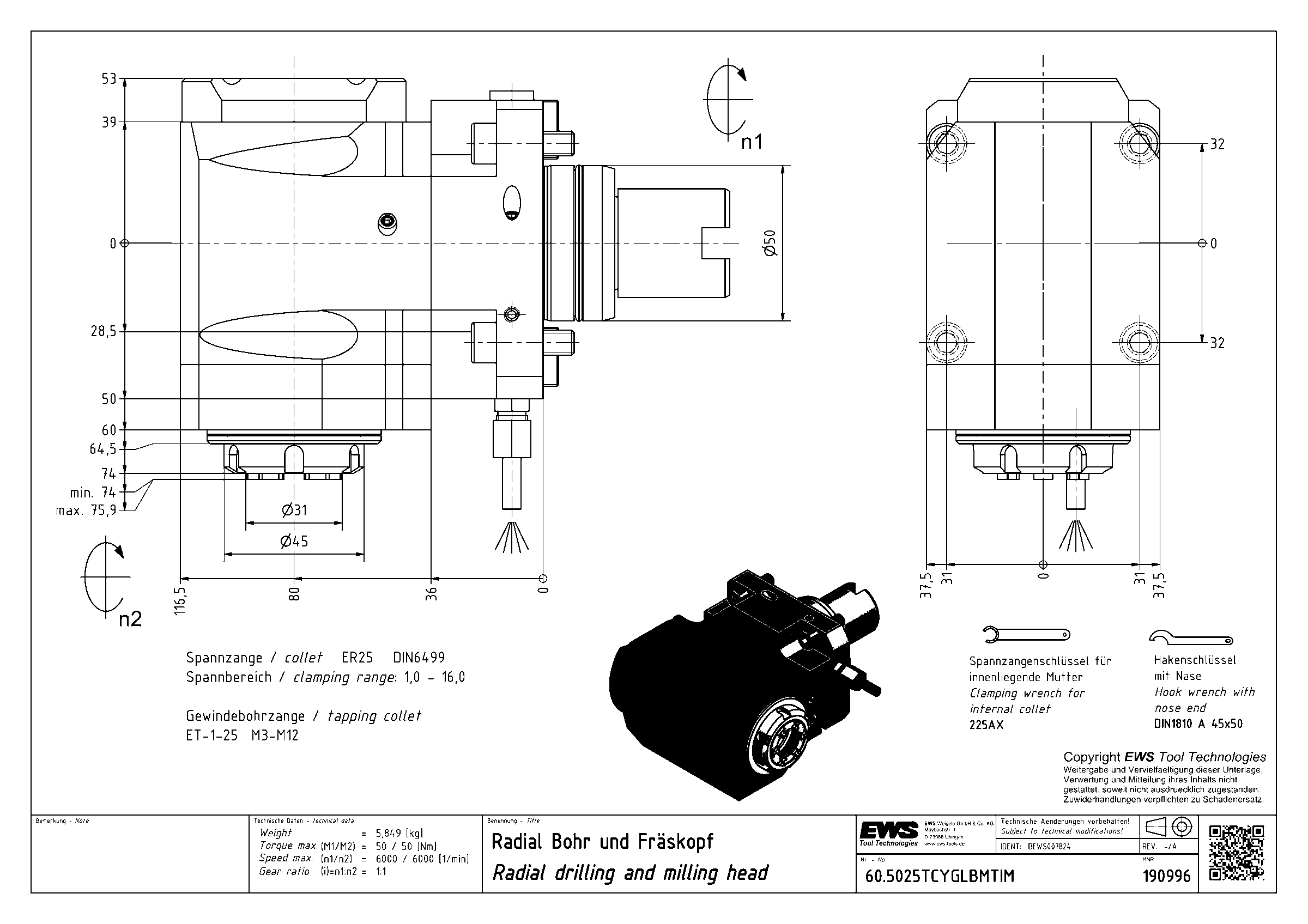

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.4525KR1809PFGLIM45BMT45цанга ER256597,7181,7
60.4525KRBND1809IKDIMX6545BMT45Aцанга ER2565100,5176,5
60.4525KRBND1809IMX6545BMT45Aцанга ER2565100,5176,5
60.4525TC600FIKDGLIMX8545BMT45цанга ER2585117,7189,7
60.4525TC600IKDGLIMX6545BMT45цанга ER2565101,5173,5
60.5025DTCYBMTIM50BMT50E Takisawaцанга ER25———
60.5025TCYGLBMTIM50BMT50E Takisawaцанга ER25———Текущая
60.5432BND1809IKDIM54BMT54 Miyanoцанга ER3290133205
60.5432BND1809IM54BMT54 Miyanoцанга ER3290133205
60.5520TW10I155BMT55Cцанга ER2070104212
60.5520TW10IKI155BMT55Cцанга ER2070104212
60.5520WNTW1055BMT55CWeldon Ø207096204

Совместимость

Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.5025TCYGLBMTIM.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки3

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 A - 45X50Ключ крючковый с носиком EWS DIN1810 A - 45X50, для гаек с наружной резьбой
  • ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100
