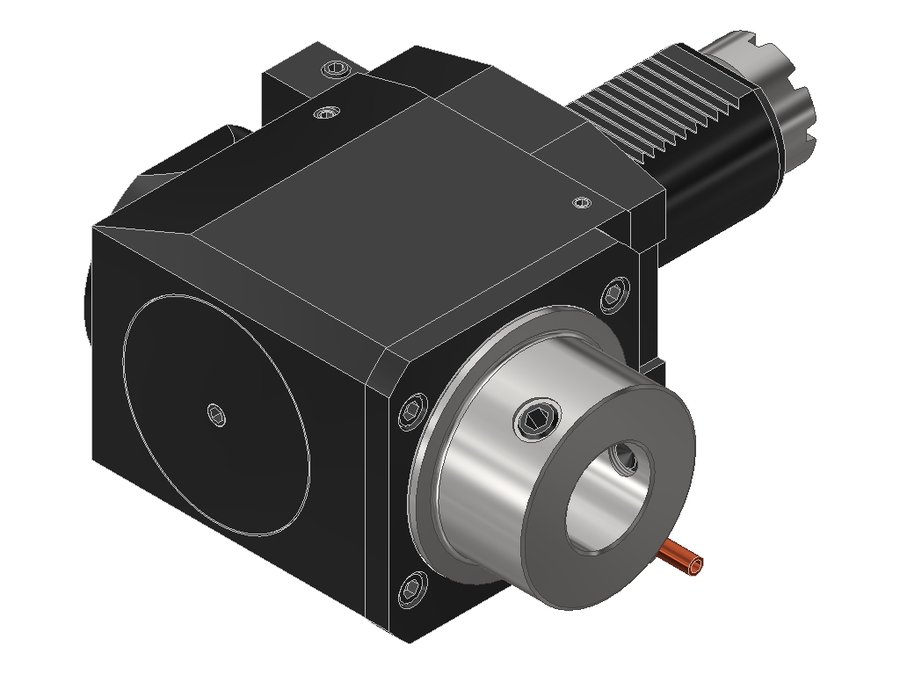

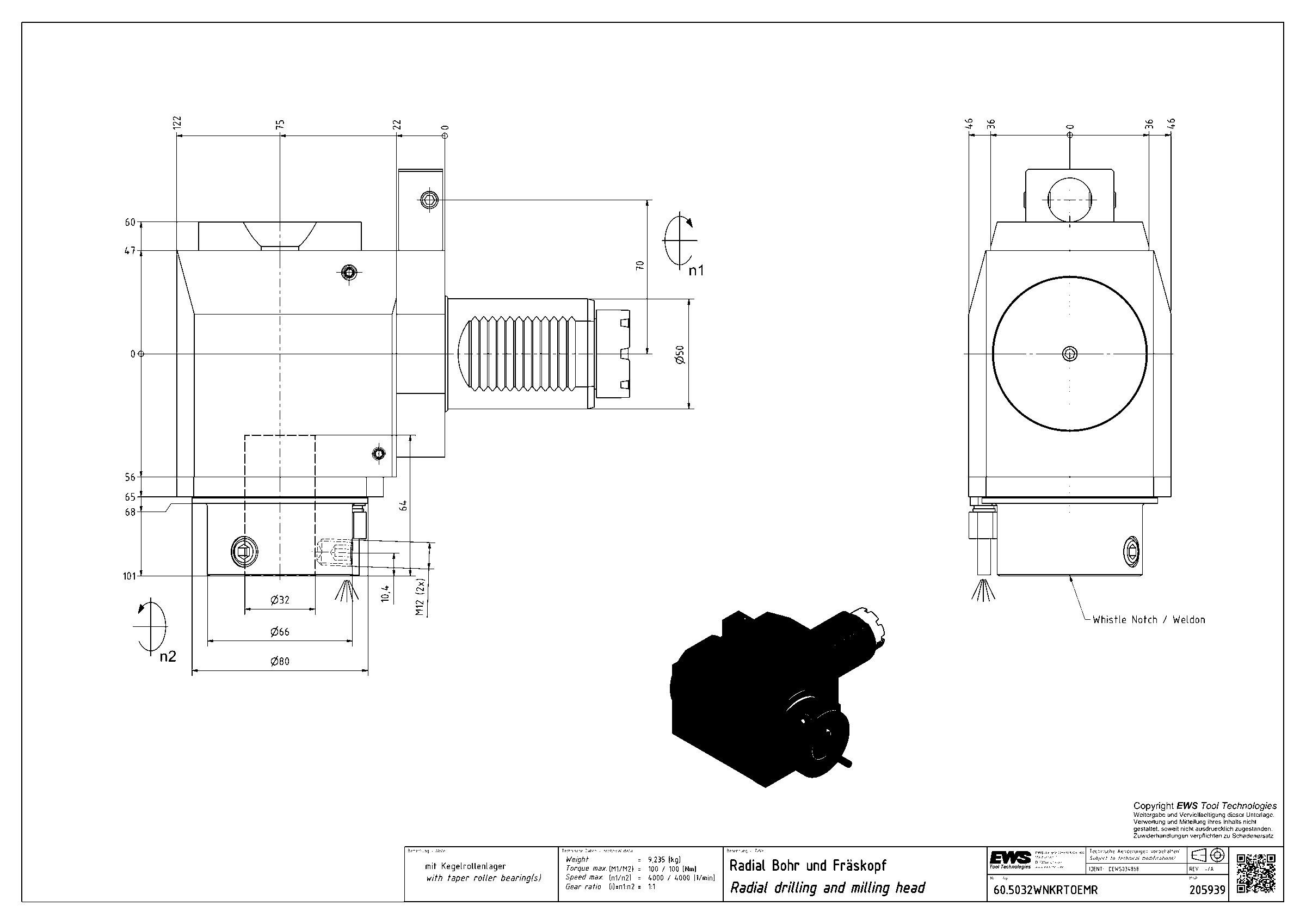

Головка приводная радиальная сверлильно-фрезерная EWS 60.5032WNKRTOEMR, хвостовик Ø50, Whistle Notch/Weldon Ø32
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.5032WNKRTOEMR

Головка приводная радиальная сверлильно-фрезерная EWS 60.5032WNKRTOEMR, хвостовик Ø50, Whistle Notch/Weldon Ø32

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаZYL03201015
Подвод СОЖнаружный
Приводкулачковая муфта
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментаWeldon Ø32
Функциональная длина75 мм
Вылет LPR122 мм
Масса9,235 кг
Высота92 мм
Общая длина206 мм
Ширина161 мм
Заказной номер EWS205939
Радиальная высота46 мм
Радиальная ширина60 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина101 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.5032WNKRTOEMR в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.5032SQT28RI150VDI50, хвостовик повёрнут на 30°цанга ER32160204289
60.5032SQT28RIKI150VDI50, хвостовик повёрнут на 30°цанга ER32160204289
60.5032TOEMRI150VDI50цанга ER3275119203
60.5032TOEMRLI1X10550VDI50цанга ER32105149233
60.5032VL5LIKI150VDI50цанга ER3280124239,5
60.5032WNKR5482R50VDI50Weldon Ø32———
60.5032WNKRTOEMR50VDI50Weldon Ø3275122206Текущая
60.5040DTOEMRLX14050VDI50цанга ER40140190274
60.5040KRTOEMRLI2X10550VDI50цанга ER40105157,5241,5
60.5040LB35L50VDI50цанга ER4075119224
60.5040LB35LIKD50VDI50цанга ER4075119224
60.5040SQT28R50VDI50, хвостовик повёрнут на 30°цанга ER40160204289

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.5032WNKRTOEMR.

Инструмент статический2

  • 19.32VXT3-ZYLАдаптер для инструмента EWS 19.32VXT3-ZYL, хвостовик Ø32, система EWS Varia VXT3
  • PH31.3225-ZYLДержавка плавающая EWS PH31.3225-ZYL, хвостовик Ø32, под цанги, код 250 430E

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100
