Головка приводная радиальная сверлильно-фрезерная EWS 60.50401809RGL, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.50401809RGL

Головка приводная радиальная сверлильно-фрезерная EWS 60.50401809RGL, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментацанга ER40
Функциональная длина75 мм
Вылет LPR119 мм
Масса8,339 кг
Высота88 мм
Общая длина211 мм
Ширина158 мм
Заказной номер EWS100794
Радиальная высота44 мм
Радиальная ширина60 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина98 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.50401809RGL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Материалы

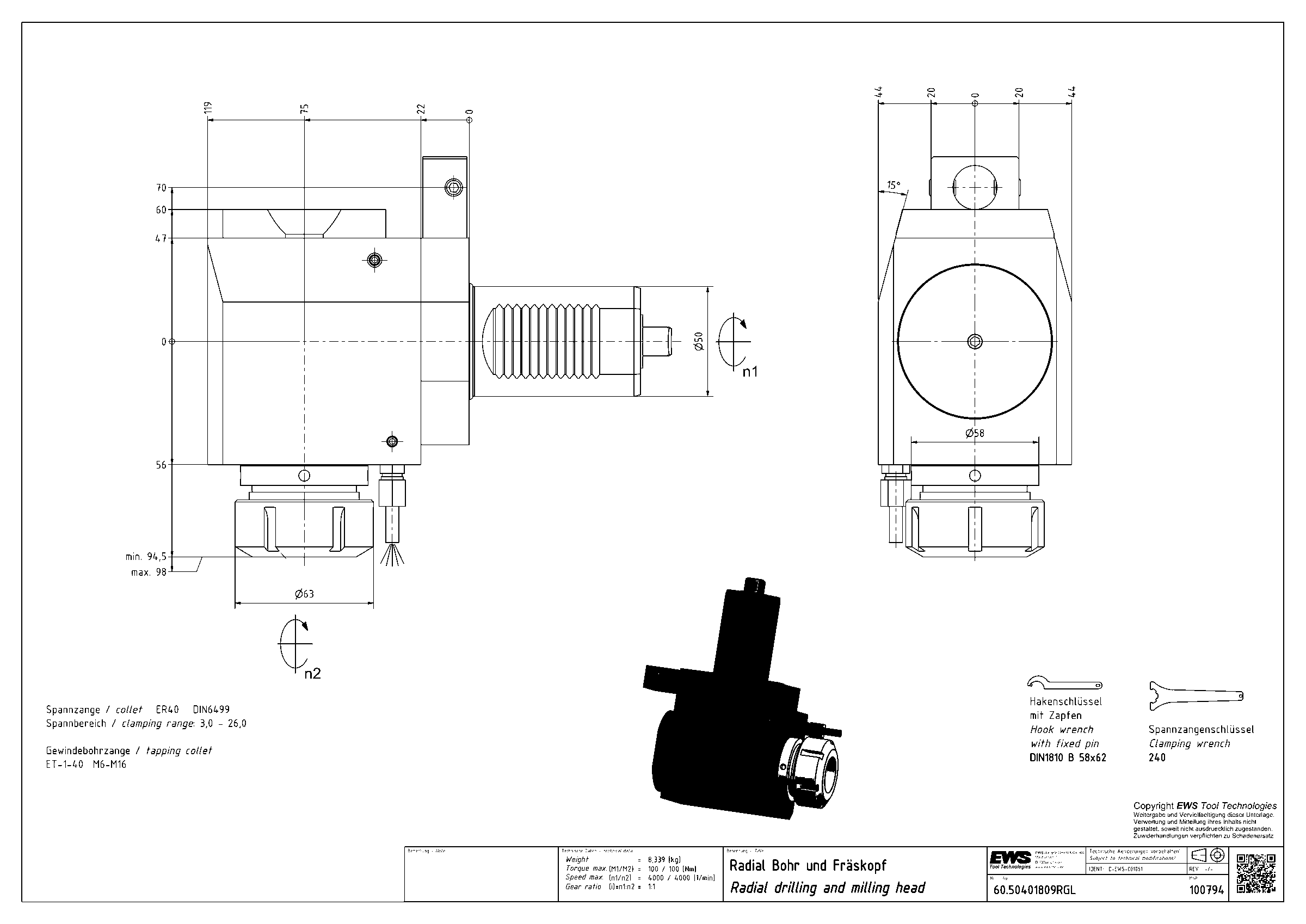

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.40321809RIM40VDI40цанга ER3265103175
60.40325482LGLIM40VDI40цанга ER3265106,5169,5
60.40325482LIKDGLIM40VDI40цанга ER32———
60.40325482RGLIM40VDI40цанга ER3265106,5169,5
60.40325482RIKDGLIM40VDI40цанга ER3265106,5169,5
60.50325482RI150VDI50цанга ER3275119212
60.50401809RGL50VDI50цанга ER4075119211Текущая
60.50401809RLGL50VDI50цанга ER4075119211
60.50405480L50VDI50цанга ER4075119212
60.50405480LIKD50VDI50цанга ER4075119212
60.50405480LIKDGL50VDI50цанга ER4075119212
60.50405480R50VDI50цанга ER4075119212

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.50401809RGL.

Ключи и отвёртки2

  • 240 (EWS 106734)Ключ для зажимной гайки EWS 240
  • DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

Документы по позиции

Для этой позиции документы пока не привязаны.
