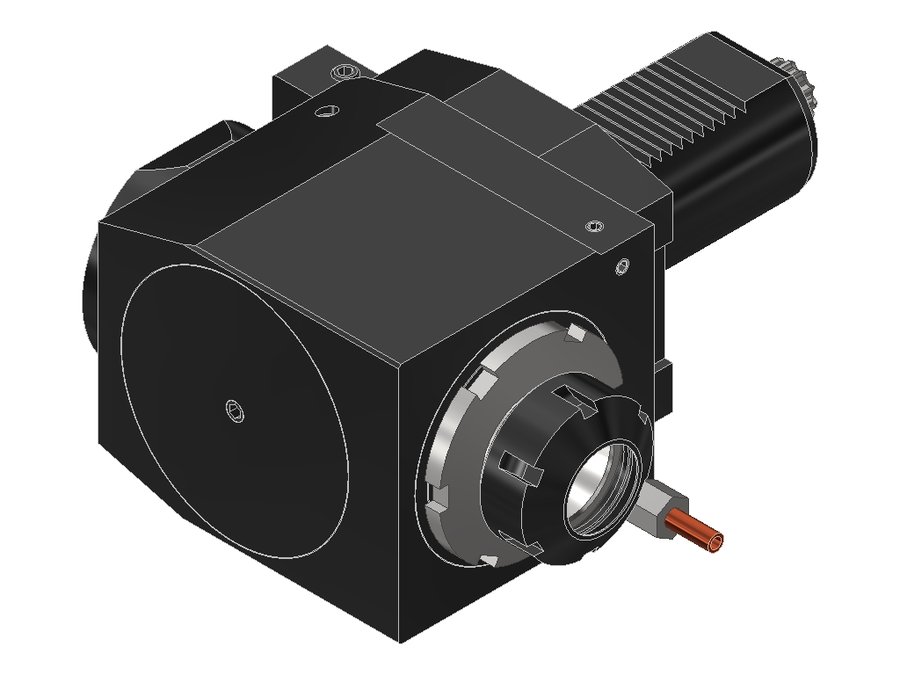

Головка приводная радиальная сверлильно-фрезерная EWS 60.50325482RI1, хвостовик Ø50, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.50325482RI1

Головка приводная радиальная сверлильно-фрезерная EWS 60.50325482RI1, хвостовик Ø50, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
ПриводDIN 5482
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментацанга ER32

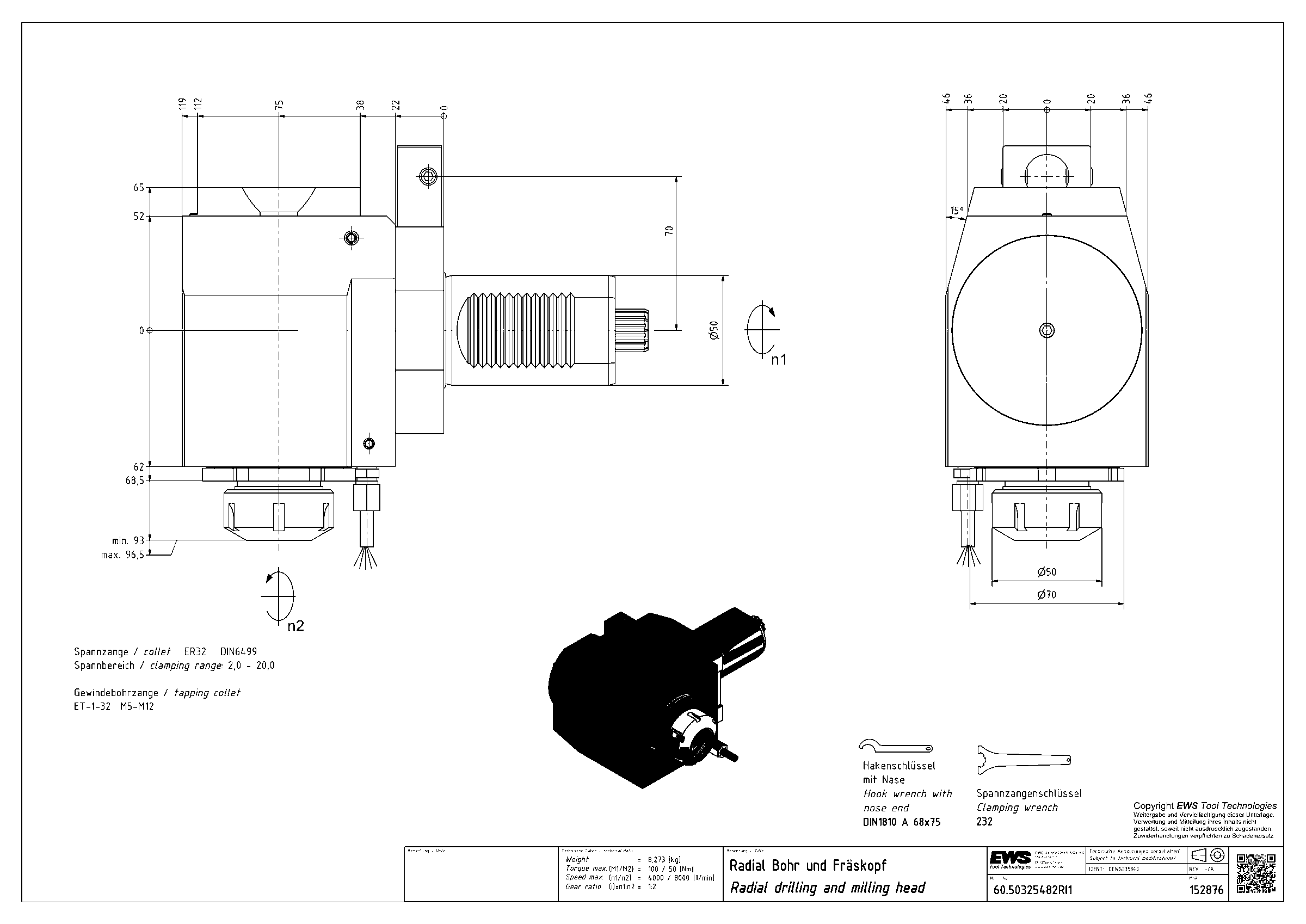

Функциональная длина75 мм
Вылет LPR119 мм
Масса8,273 кг
Высота92 мм
Общая длина212 мм
Ширина160,5 мм
Заказной номер EWS152876
Радиальная высота46 мм
Радиальная ширина65 мм
Передаточное отношение1:2
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина95,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.50325482RI1 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.40321809RIKDIM40VDI40цанга ER3265103175
60.40321809RIM40VDI40цанга ER3265103175
60.40325482LGLIM40VDI40цанга ER3265106,5169,5
60.40325482LIKDGLIM40VDI40цанга ER32———
60.40325482RGLIM40VDI40цанга ER3265106,5169,5
60.40325482RIKDGLIM40VDI40цанга ER3265106,5169,5
60.50325482RI150VDI50цанга ER3275119212Текущая
60.50401809RGL50VDI50цанга ER4075119211
60.50401809RLGL50VDI50цанга ER4075119211
60.50405480L50VDI50цанга ER4075119212
60.50405480LIKD50VDI50цанга ER4075119212
60.50405480LIKDGL50VDI50цанга ER4075119212

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.50325482RI1.

Цанги18

Ключи и отвёртки2

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • DIN1810 A - 68X75Ключ крючковый с носиком EWS DIN1810 A - 68X75, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
