EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.40325482RIKDGLIM

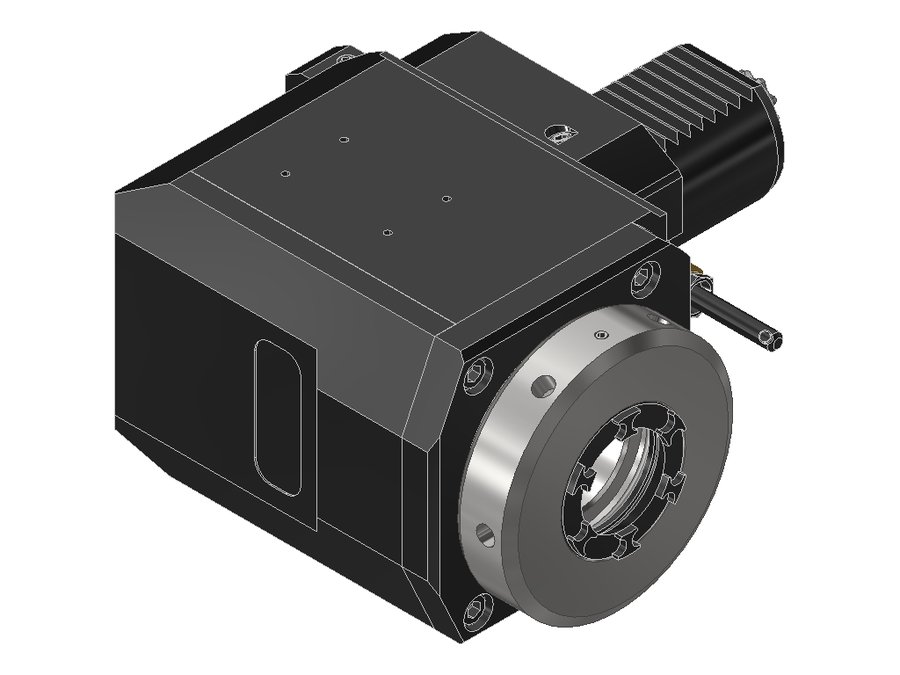

Головка приводная радиальная сверлильно-фрезерная EWS 60.40325482RIKDGLIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5482 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 65 мм |
| Вылет LPR | 106,5 мм |
| Масса | 6,371 кг |
| Высота | 82 мм |
| Общая длина | 169,5 мм |
| Ширина | 143 мм |
| Заказной номер EWS | 236205 |
| Радиальная высота | 41 мм |
| Радиальная ширина | 58 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 85 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.40321809RGLIM | 40 | VDI40 | цанга ER32 | 65 | 103 | 175 | |
| 60.40321809RIKDIM | 40 | VDI40 | цанга ER32 | 65 | 103 | 175 | |
| 60.40321809RIM | 40 | VDI40 | цанга ER32 | 65 | 103 | 175 | |
| 60.40325482LGLIM | 40 | VDI40 | цанга ER32 | 65 | 106,5 | 169,5 | |
| 60.40325482LIKDGLIM | 40 | VDI40 | цанга ER32 | — | — | — | |
| 60.40325482RGLIM | 40 | VDI40 | цанга ER32 | 65 | 106,5 | 169,5 | |
| 60.40325482RIKDGLIM | 40 | VDI40 | цанга ER32 | 65 | 106,5 | 169,5 | Текущая |
| 60.50325482RI1 | 50 | VDI50 | цанга ER32 | 75 | 119 | 212 | |
| 60.50401809RGL | 50 | VDI50 | ER40 | 75 | 119 | 211 | |
| 60.50401809RLGL | 50 | VDI50 | ER40 | 75 | 119 | 211 | |
| 60.50405480L | 50 | VDI50 | ER40 | 75 | 119 | 212 | |
| 60.50405480LIKD | 50 | VDI50 | ER40 | 75 | 119 | 212 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.40325482RIKDGLIM.
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 B - 68X75Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 68X75
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
