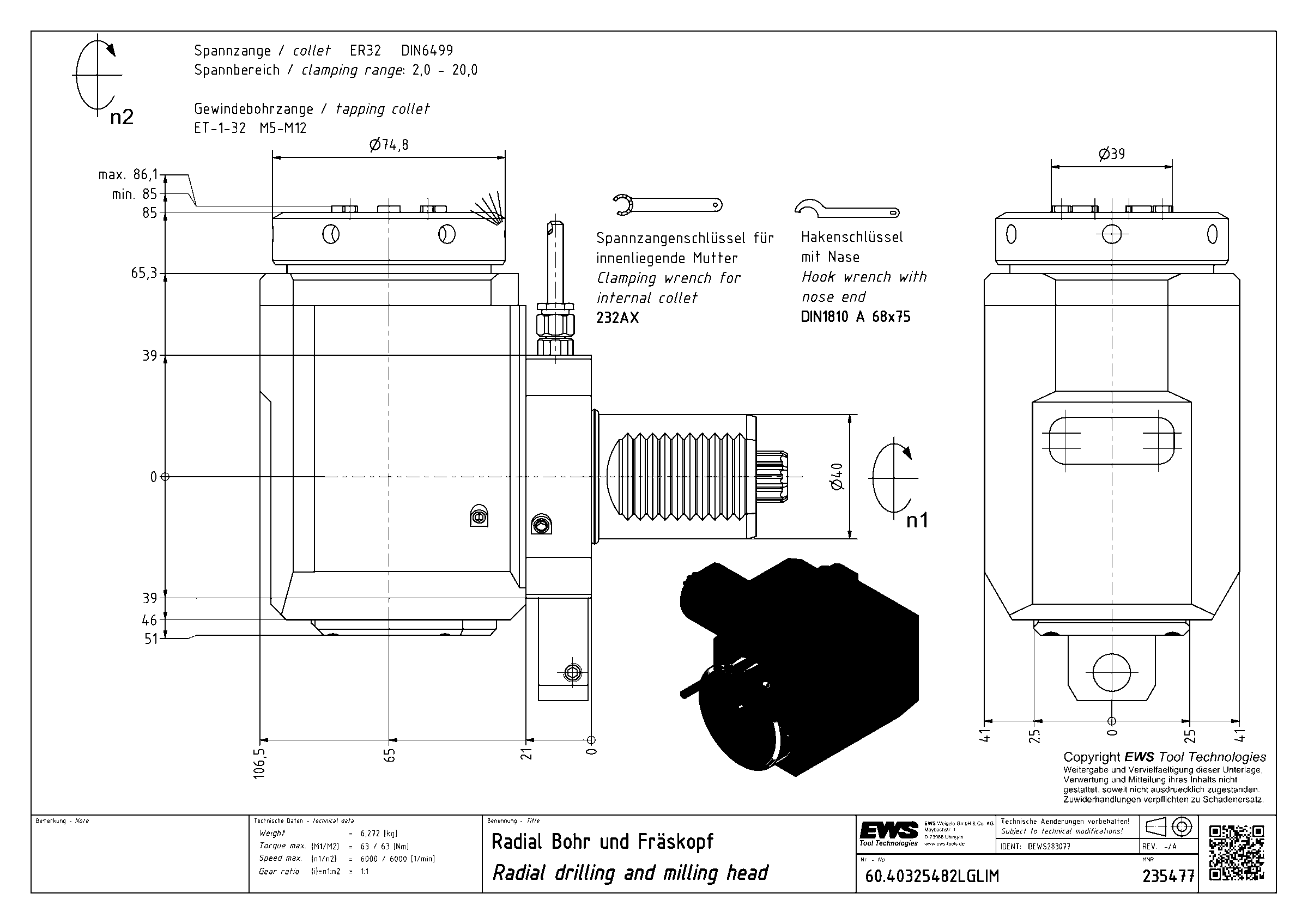

EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.40325482LGLIM

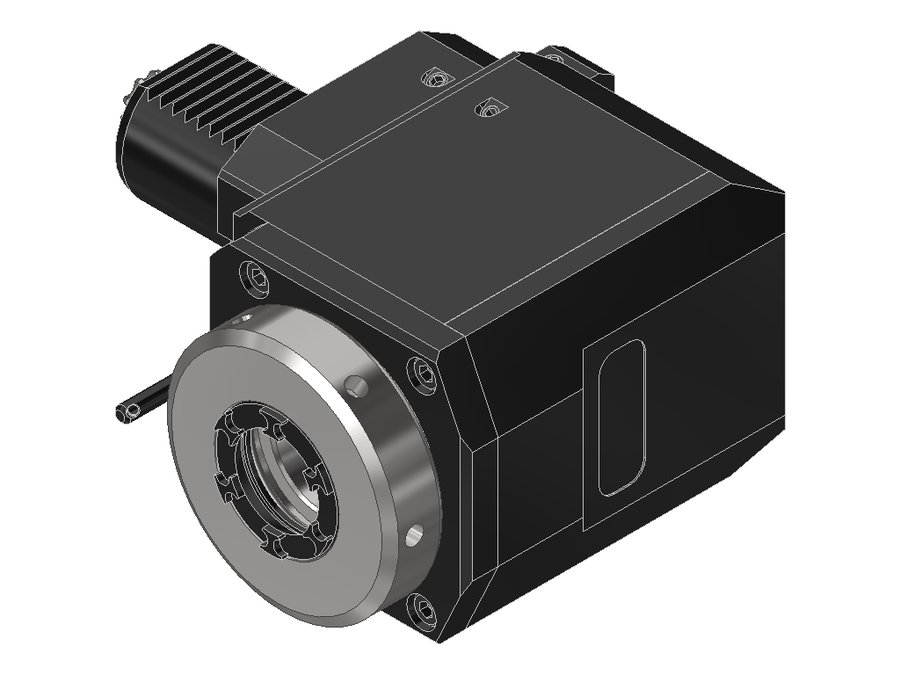

Головка приводная радиальная сверлильно-фрезерная EWS 60.40325482LGLIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5482 |
| Диаметр хвостовика | 40 мм |
| Исполнение | левое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 65 мм |
| Вылет LPR | 106,5 мм |
| Масса | 6,272 кг |
| Высота | 82 мм |
| Общая длина | 169,5 мм |
| Ширина | 136 мм |
| Заказной номер EWS | 235477 |
| Радиальная высота | 41 мм |
| Радиальная ширина | 51 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 85 мм |
