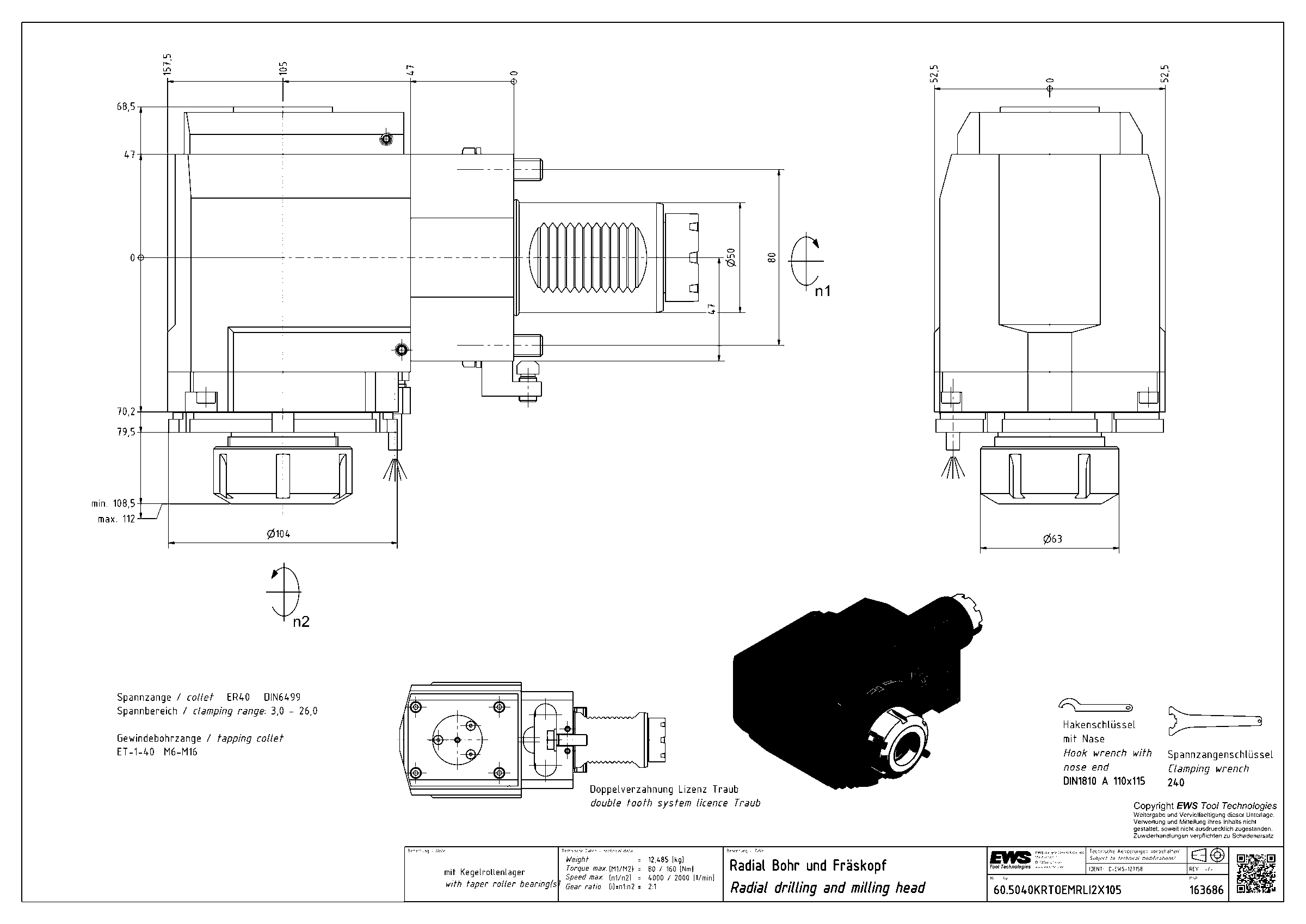

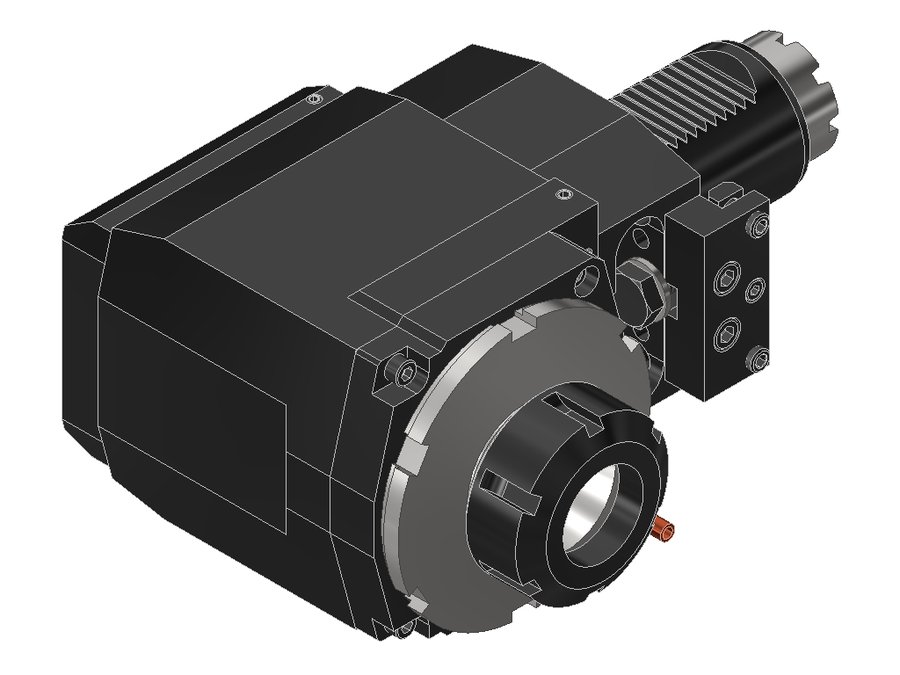

Головка приводная радиальная сверлильно-фрезерная EWS 60.5040KRTOEMRLI2X105, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.5040KRTOEMRLI2X105

Головка приводная радиальная сверлильно-фрезерная EWS 60.5040KRTOEMRLI2X105, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖнаружный
Приводкулачковая муфта
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментацанга ER40
Функциональная длина105 мм
Вылет LPR157,5 мм
Масса12,485 кг
Высота105 мм
Общая длина241,5 мм
Ширина180,5 мм
Заказной номер EWS163686
Радиальная высота52,5 мм
Радиальная ширина68,5 мм
Передаточное отношение2:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент80 Н·м
Функциональная ширина112 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.5040KRTOEMRLI2X105 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.5032TOEMRI150VDI50цанга ER3275119203
60.5032TOEMRLI1X10550VDI50цанга ER32105149233
60.5032VL5LIKI150VDI50цанга ER3280124239,5
60.5032WNKR5482R50VDI50Weldon Ø32———
60.5032WNKRTOEMR50VDI50Weldon Ø3275122206
60.5040DTOEMRLX14050VDI50цанга ER40140190274
60.5040KRTOEMRLI2X10550VDI50цанга ER40105157,5241,5Текущая
60.5040LB35L50VDI50цанга ER4075119224
60.5040LB35LIKD50VDI50цанга ER4075119224
60.5040SQT28R50VDI50, хвостовик повёрнут на 30°цанга ER40160204289
60.5040SQT28RIKD50VDI50, хвостовик повёрнут на 30°цанга ER40160204289
60.5040TOEMLGL50VDI50цанга ER4075119203

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.5040KRTOEMRLI2X105.

Ключи и отвёртки2

  • 240 (EWS 106734)Ключ для зажимной гайки EWS 240
  • DIN1810 A - 95X100Ключ крючковый с носиком EWS DIN1810 A - 95X100, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

Документы по позиции

Для этой позиции документы пока не привязаны.
