EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.5040LB35LIKD

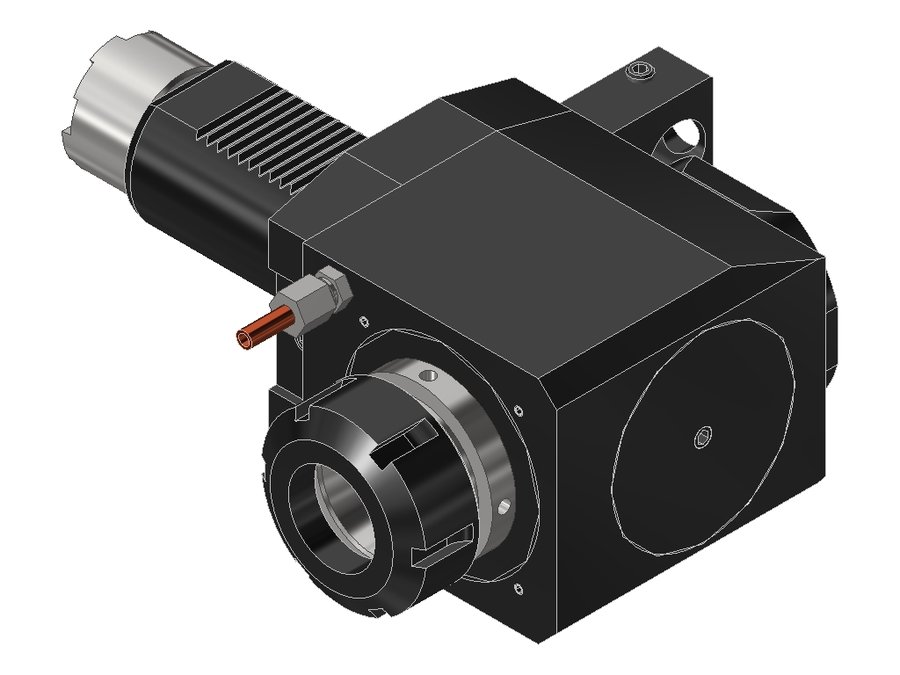

Головка приводная радиальная сверлильно-фрезерная EWS 60.5040LB35LIKD, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | SZD04000295 |
| Размер цанги | ER40 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | кулачковая муфта |
| Диаметр хвостовика | 50 мм |
| Исполнение | левое |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | ER40 |
| Функциональная длина | 75 мм |
| Вылет LPR | 119 мм |
| Масса | 8,612 кг |
| Высота | 88 мм |
| Общая длина | 224 мм |
| Ширина | 163 мм |
| Заказной номер EWS | 123134 |
| Радиальная высота | 44 мм |
| Радиальная ширина | 65 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 98 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.5032VL5LIKI1 | 50 | VDI50 | цанга ER32 | 80 | 124 | 239,5 | |
| 60.5032WNKR5482R | 50 | VDI50 | Weldon Ø 32.0 | — | — | — | |
| 60.5032WNKRTOEMR | 50 | VDI50 | Weldon Ø 32.0 | 75 | 122 | 206 | |
| 60.5040DTOEMRLX140 | 50 | VDI50 | ER40 | 140 | 190 | 274 | |
| 60.5040KRTOEMRLI2X105 | 50 | VDI50 | ER40 | 105 | 157,5 | 241,5 | |
| 60.5040LB35L | 50 | VDI50 | ER40 | 75 | 119 | 224 | |
| 60.5040LB35LIKD | 50 | VDI50 | ER40 | 75 | 119 | 224 | Текущая |
| 60.5040SQT28R | 50 | VDI50 shaft rotated 30° | ER40 | 160 | 204 | 289 | |
| 60.5040SQT28RIKD | 50 | VDI50 shaft rotated 30° | ER40 | 160 | 204 | 289 | |
| 60.5040TOEMLGL | 50 | VDI50 | ER40 | 75 | 119 | 203 | |
| 60.5040TOEMLIKDGL | 50 | VDI50 | ER40 | 75 | 119 | 203 | |
| 60.5040TOEMR | 50 | VDI50 | ER40 | 75 | 119 | 203 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.5040LB35LIKD.
Ключи и отвёртки2
- 240Ключ для зажимной гайки EWS 240
- DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62
Гайки цанговые1
- 140Гайка EWS 140, 140, UM/RD
