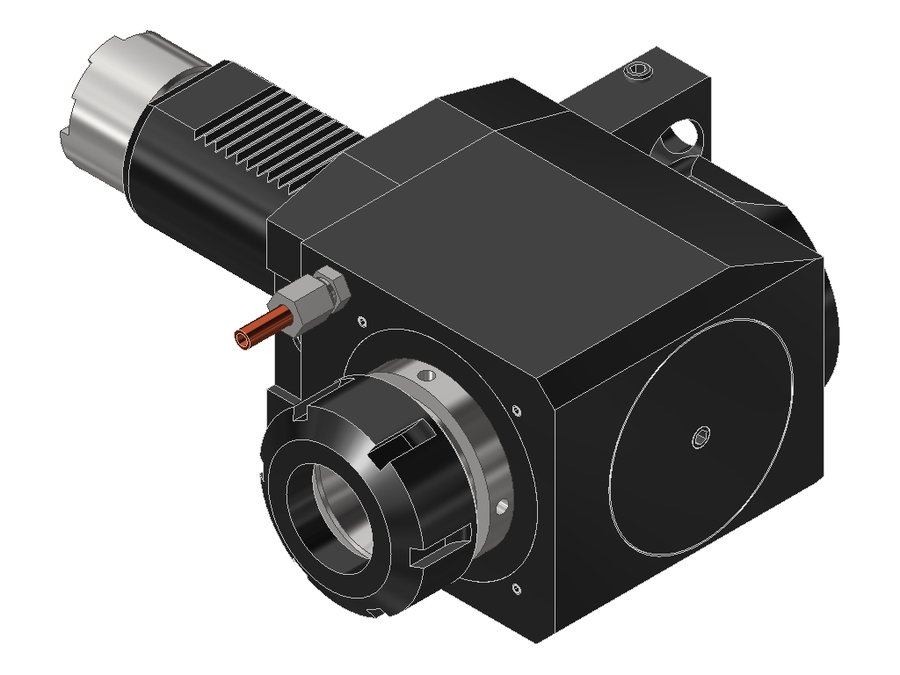

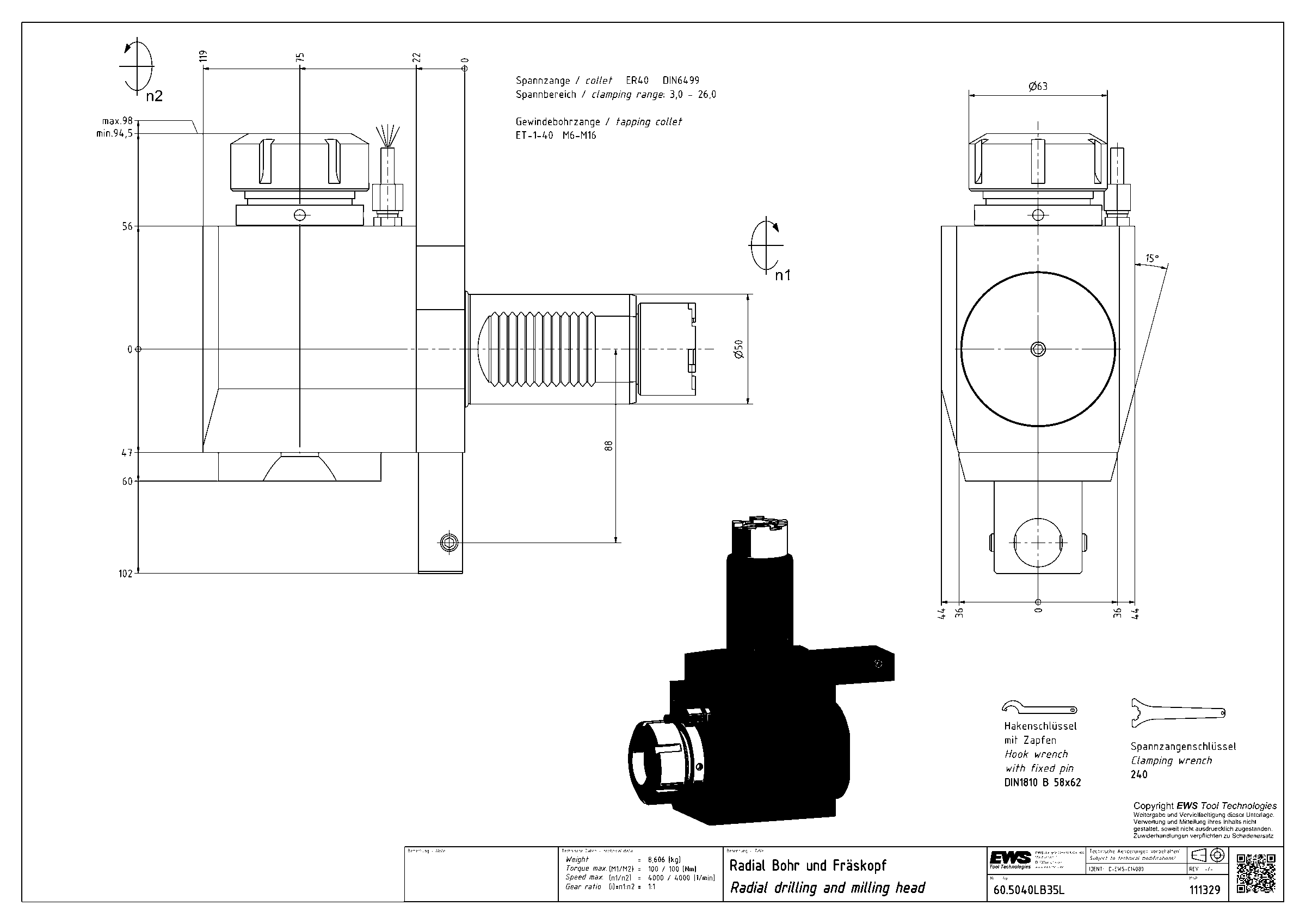

Головка приводная радиальная сверлильно-фрезерная EWS 60.5040LB35L, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.5040LB35L

Головка приводная радиальная сверлильно-фрезерная EWS 60.5040LB35L, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖнаружный
Приводкулачковая муфта
Диаметр хвостовика50 мм
Исполнениелевое
Присоединение к станкуVDI50
Присоединение инструментацанга ER40
Функциональная длина75 мм
Вылет LPR119 мм
Масса8,606 кг
Высота88 мм
Общая длина224 мм
Ширина158 мм
Заказной номер EWS111329
Радиальная высота44 мм
Радиальная ширина60 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина98 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.5040LB35L в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.5032TOEMRLI1X10550VDI50цанга ER32105149233
60.5032VL5LIKI150VDI50цанга ER3280124239,5
60.5032WNKR5482R50VDI50Weldon Ø32———
60.5032WNKRTOEMR50VDI50Weldon Ø3275122206
60.5040DTOEMRLX14050VDI50цанга ER40140190274
60.5040KRTOEMRLI2X10550VDI50цанга ER40105157,5241,5
60.5040LB35L50VDI50цанга ER4075119224Текущая
60.5040LB35LIKD50VDI50цанга ER4075119224
60.5040SQT28R50VDI50, хвостовик повёрнут на 30°цанга ER40160204289
60.5040SQT28RIKD50VDI50, хвостовик повёрнут на 30°цанга ER40160204289
60.5040TOEMLGL50VDI50цанга ER4075119203
60.5040TOEMLIKDGL50VDI50цанга ER4075119203

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.5040LB35L.

Ключи и отвёртки2

  • 240 (EWS 106734)Ключ для зажимной гайки EWS 240
  • DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
