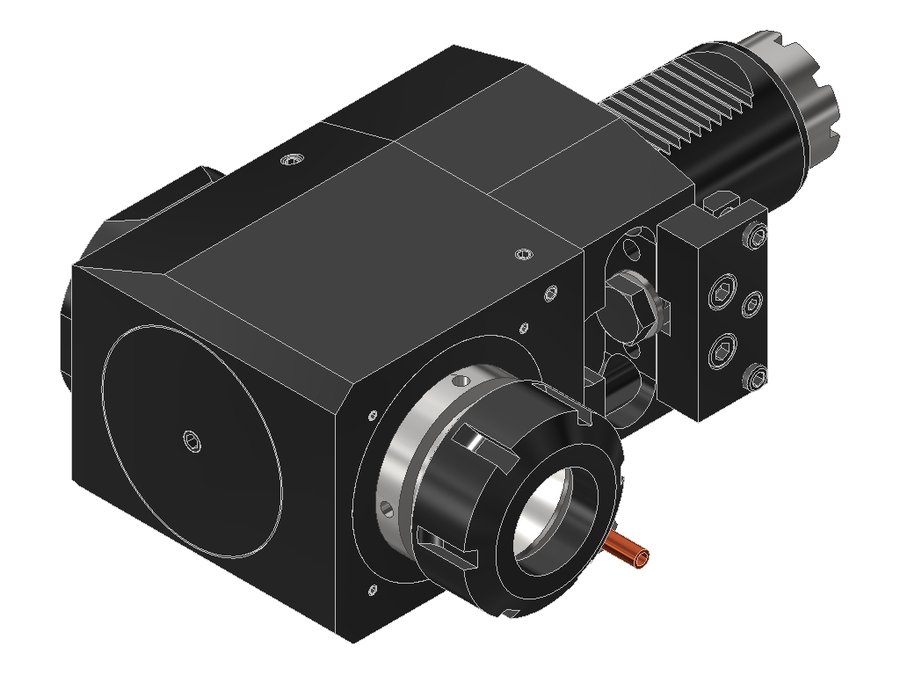

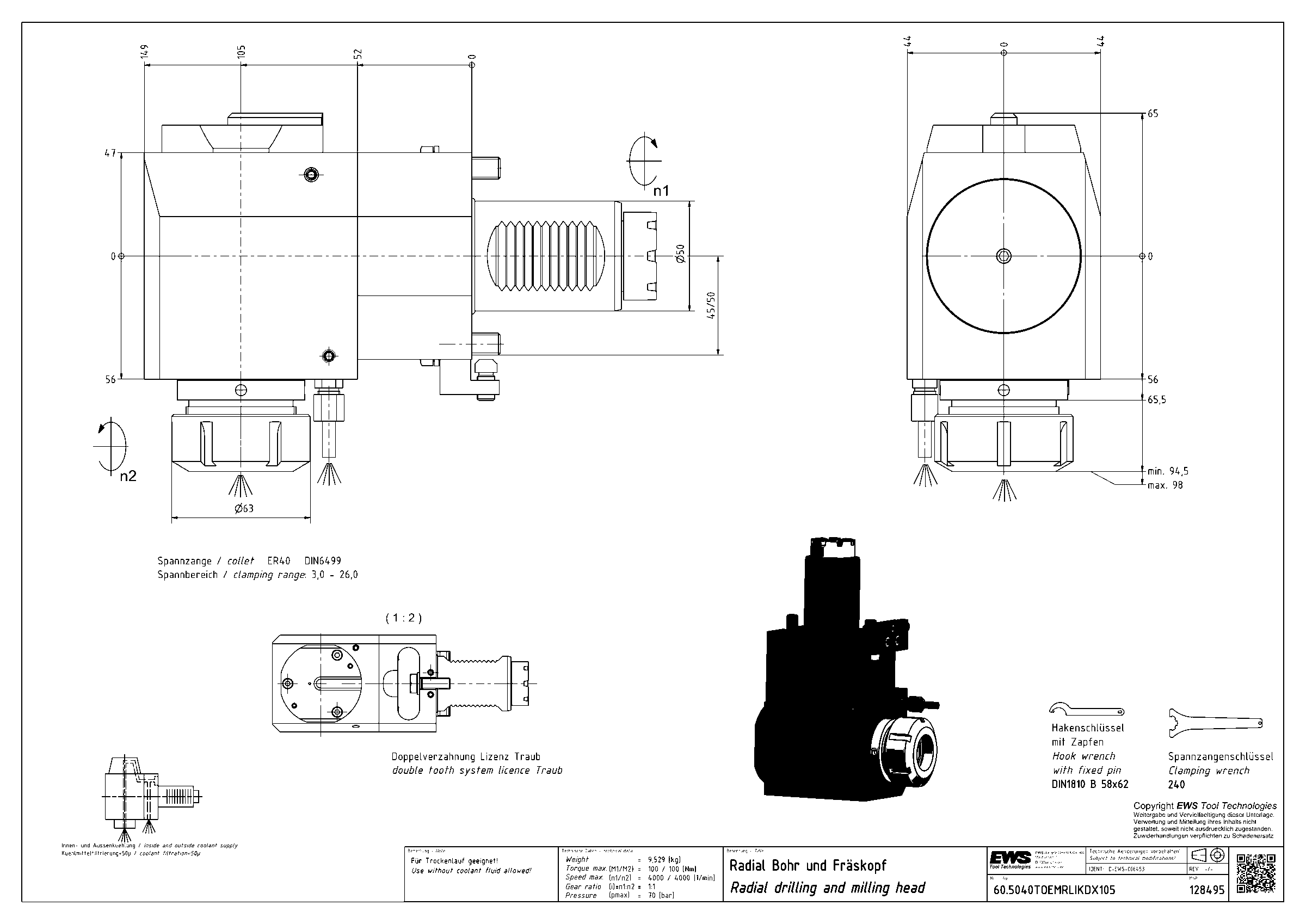

Головка приводная радиальная сверлильно-фрезерная EWS 60.5040TOEMRLIKDX105, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
| Система фиксации в гнезде | упорная планка (регулируемая) |
|---|---|
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | SZD04000295 |
| Размер цанги | ER40 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | кулачковая муфта |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | цанга ER40 |
| Функциональная длина | 105 мм |
| Вылет LPR | 149 мм |
| Масса | 9,529 кг |
| Высота | 88 мм |
| Общая длина | 233 мм |
| Ширина | 163 мм |
| Заказной номер EWS | 128495 |
| Радиальная высота | 44 мм |
| Радиальная ширина | 65 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 98 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.5040TOEMRLIKDX105 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
Патрон цанговый ER40 DIN 6499
- Диапазон зажима Ø4–26 мм
- Для цанги 400 472E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 160 Н·м
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.5040SQT28R | 50 | VDI50, хвостовик повёрнут на 30° | цанга ER40 | 160 | 204 | 289 | |
| 60.5040SQT28RIKD | 50 | VDI50, хвостовик повёрнут на 30° | цанга ER40 | 160 | 204 | 289 | |
| 60.5040TOEMLGL | 50 | VDI50 | цанга ER40 | 75 | 119 | 203 | |
| 60.5040TOEMLIKDGL | 50 | VDI50 | цанга ER40 | 75 | 119 | 203 | |
| 60.5040TOEMR | 50 | VDI50 | цанга ER40 | 75 | 119 | 203 | |
| 60.5040TOEMRIKD | 50 | VDI50 | цанга ER40 | 75 | 119 | 203 | |
| 60.5040TOEMRLIKDX105 | 50 | VDI50 | цанга ER40 | 105 | 149 | 233 | Текущая |
| 60.5040TOEMRLIKDX130 | 50 | VDI50 | цанга ER40 | 130 | 174 | 258 | |
| 60.5040TOEMRLX105 | 50 | VDI50 | цанга ER40 | 105 | 149 | 233 | |
| 60.5040TOEMRLX130 | 50 | VDI50 | цанга ER40 | 130 | 174 | 258 | |
| 60.5040VL5L | 50 | VDI50 | цанга ER40 | 80 | 124 | 239,5 | |
| 60.5040VL5LIKD | 50 | VDI50 | цанга ER40 | 80 | 124 | 239,5 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.5040TOEMRLIKDX105.
Ключи и отвёртки2
- 240 (EWS 106734)Ключ для зажимной гайки EWS 240
- DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями
Гайки цанговые1
- 140 (EWS 104742)Гайка EWS 140, тип UM/RD
