EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.5040TOEMR

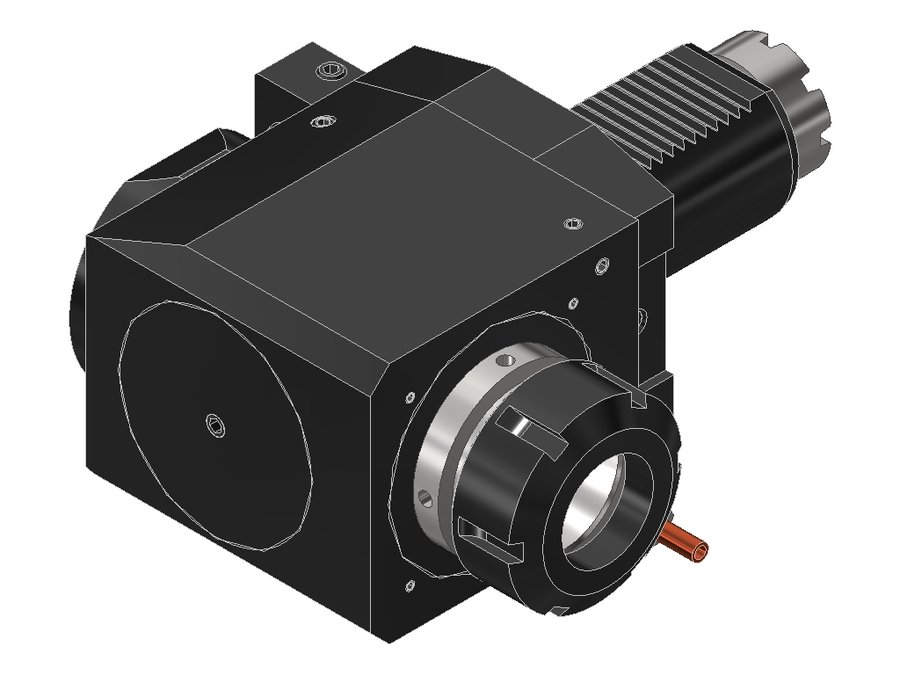

Головка приводная радиальная сверлильно-фрезерная EWS 60.5040TOEMR, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | SZD04000295 |
| Размер цанги | ER40 |
| Подвод СОЖ | наружный |
| Привод | кулачковая муфта |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | ER40 |
| Функциональная длина | 75 мм |
| Вылет LPR | 119 мм |
| Масса | 8,307 кг |
| Высота | 88 мм |
| Общая длина | 203 мм |
| Ширина | 158 мм |
| Заказной номер EWS | 123155 |
| Радиальная высота | 44 мм |
| Радиальная ширина | 60 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 98 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.5040LB35L | 50 | VDI50 | ER40 | 75 | 119 | 224 | |
| 60.5040LB35LIKD | 50 | VDI50 | ER40 | 75 | 119 | 224 | |
| 60.5040SQT28R | 50 | VDI50 shaft rotated 30° | ER40 | 160 | 204 | 289 | |
| 60.5040SQT28RIKD | 50 | VDI50 shaft rotated 30° | ER40 | 160 | 204 | 289 | |
| 60.5040TOEMLGL | 50 | VDI50 | ER40 | 75 | 119 | 203 | |
| 60.5040TOEMLIKDGL | 50 | VDI50 | ER40 | 75 | 119 | 203 | |
| 60.5040TOEMR | 50 | VDI50 | ER40 | 75 | 119 | 203 | Текущая |
| 60.5040TOEMRIKD | 50 | VDI50 | ER40 | 75 | 119 | 203 | |
| 60.5040TOEMRLIKDX105 | 50 | VDI50 | ER40 | 105 | 149 | 233 | |
| 60.5040TOEMRLIKDX130 | 50 | VDI50 | ER40 | 130 | 174 | 258 | |
| 60.5040TOEMRLX105 | 50 | VDI50 | ER40 | 105 | 149 | 233 | |
| 60.5040TOEMRLX130 | 50 | VDI50 | ER40 | 130 | 174 | 258 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.5040TOEMR.
Ключи и отвёртки2
- 240Ключ для зажимной гайки EWS 240
- DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62
Гайки цанговые1
- 140Гайка EWS 140, 140, UM/RD
Документы по позиции
Для этой позиции документы пока не привязаны.
