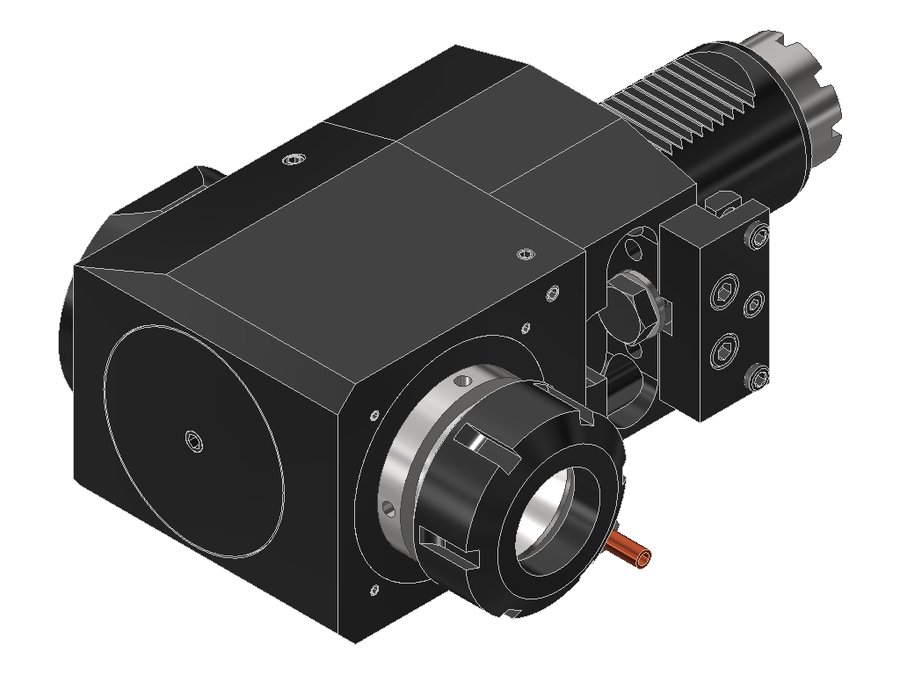

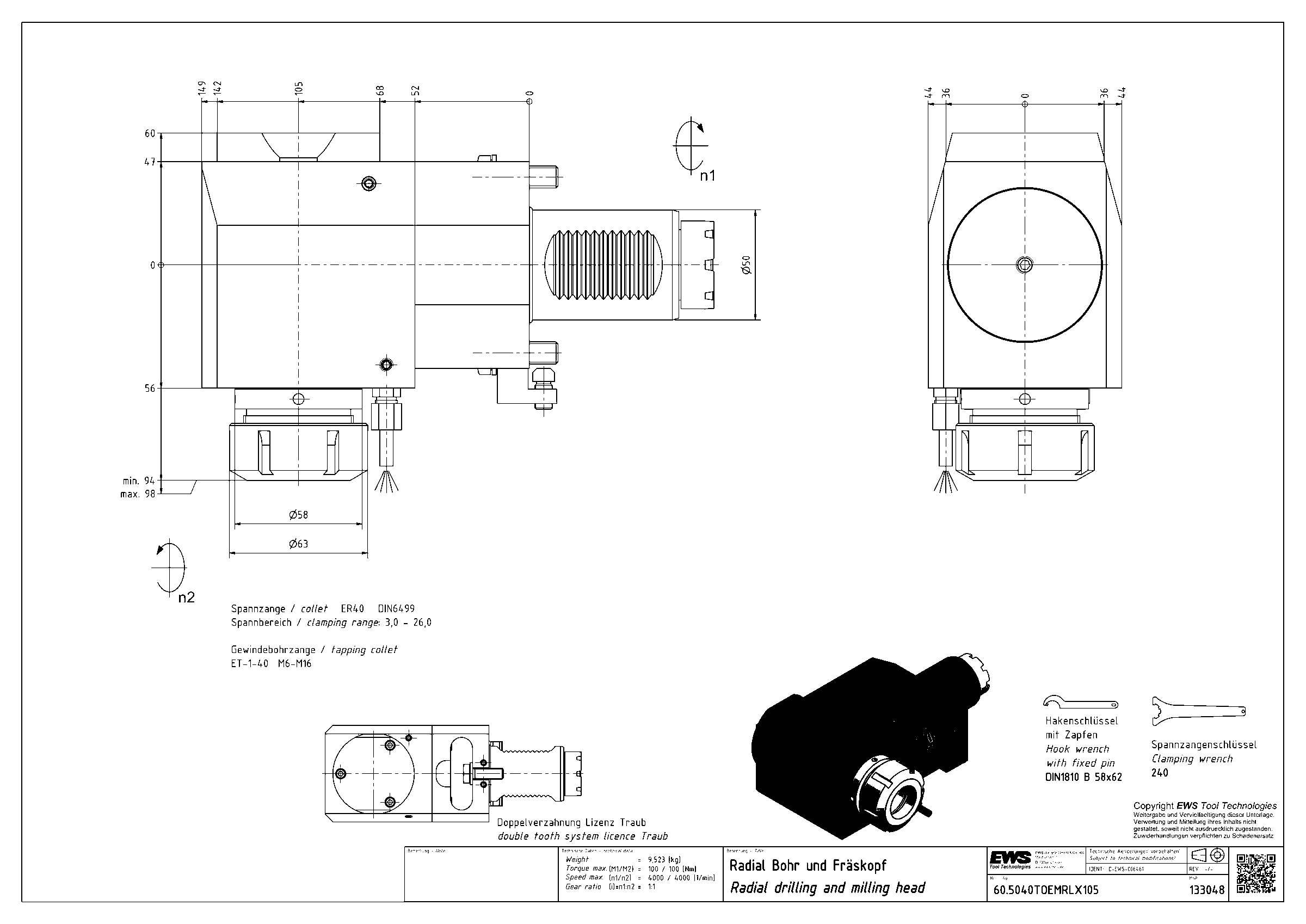

Головка приводная радиальная сверлильно-фрезерная EWS 60.5040TOEMRLX105, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.5040TOEMRLX105

Головка приводная радиальная сверлильно-фрезерная EWS 60.5040TOEMRLX105, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездеупорная планка (регулируемая)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖнаружный
Приводкулачковая муфта
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментацанга ER40
Функциональная длина105 мм
Вылет LPR149 мм
Масса9,523 кг
Высота88 мм
Общая длина233 мм
Ширина158 мм
Заказной номер EWS133048
Радиальная высота44 мм
Радиальная ширина60 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина98 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.5040TOEMRLX105 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
