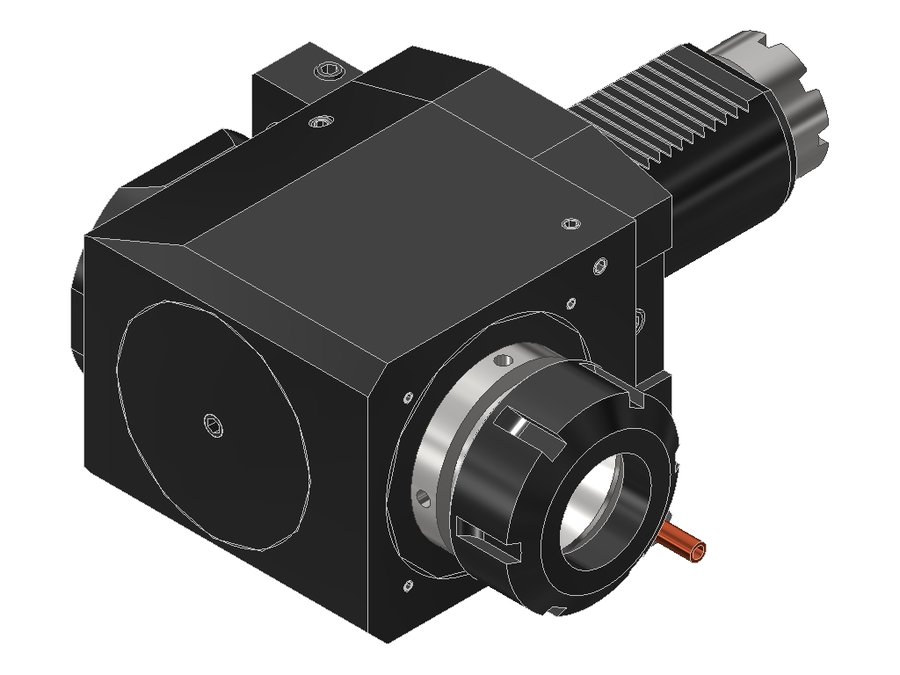

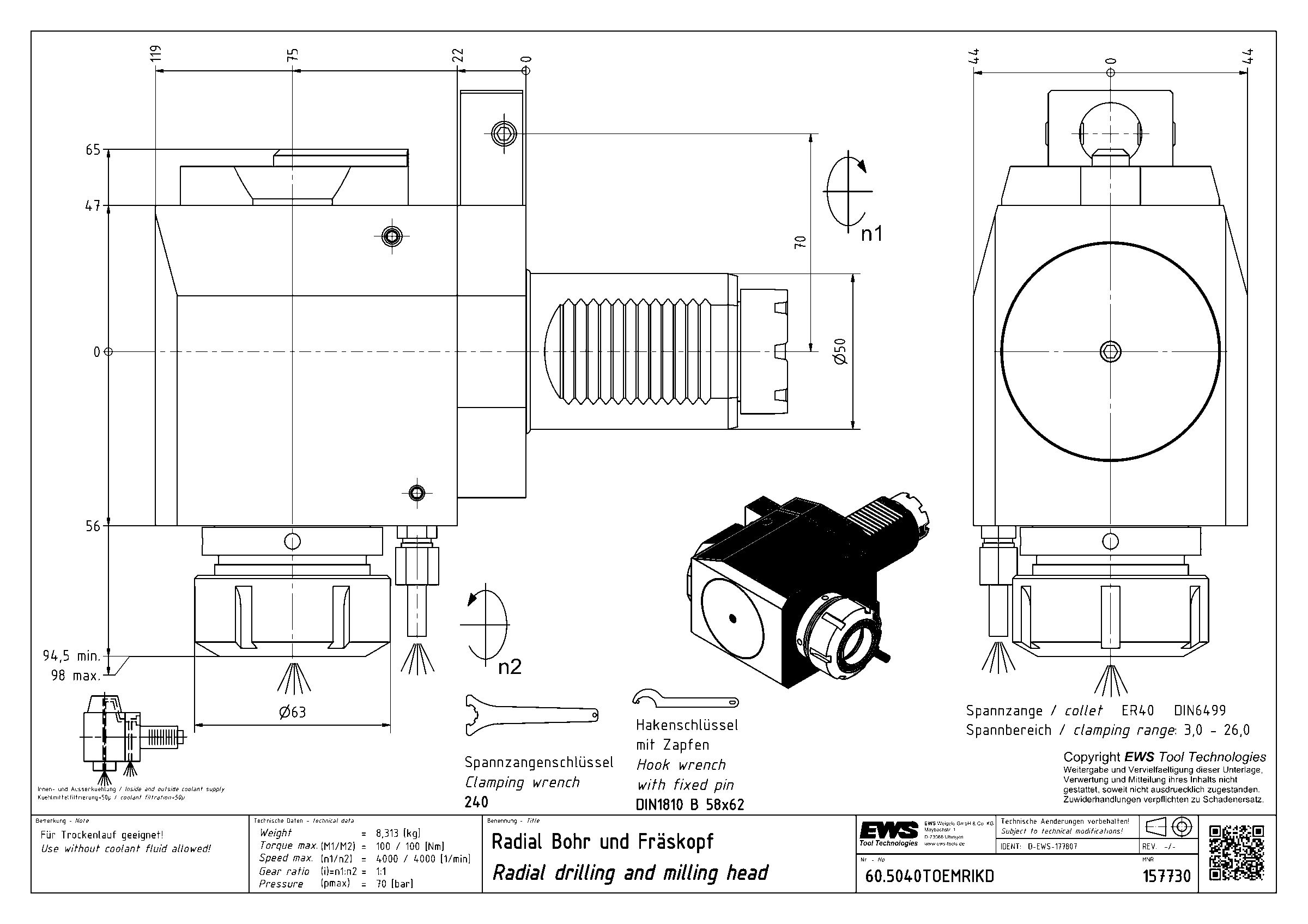

Головка приводная радиальная сверлильно-фрезерная EWS 60.5040TOEMRIKD, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.5040TOEMRIKD

Головка приводная радиальная сверлильно-фрезерная EWS 60.5040TOEMRIKD, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводкулачковая муфта
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментацанга ER40
Функциональная длина75 мм
Вылет LPR119 мм
Масса8,313 кг
Высота88 мм
Общая длина203 мм
Ширина163 мм
Заказной номер EWS157730
Радиальная высота44 мм
Радиальная ширина65 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина98 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.5040TOEMRIKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.5040LB35LIKD50VDI50цанга ER4075119224
60.5040SQT28R50VDI50, хвостовик повёрнут на 30°цанга ER40160204289
60.5040SQT28RIKD50VDI50, хвостовик повёрнут на 30°цанга ER40160204289
60.5040TOEMLGL50VDI50цанга ER4075119203
60.5040TOEMLIKDGL50VDI50цанга ER4075119203
60.5040TOEMR50VDI50цанга ER4075119203
60.5040TOEMRIKD50VDI50цанга ER4075119203Текущая
60.5040TOEMRLIKDX10550VDI50цанга ER40105149233
60.5040TOEMRLIKDX13050VDI50цанга ER40130174258
60.5040TOEMRLX10550VDI50цанга ER40105149233
60.5040TOEMRLX13050VDI50цанга ER40130174258
60.5040VL5L50VDI50цанга ER4080124239,5

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.5040TOEMRIKD.

Ключи и отвёртки2

  • 240 (EWS 106734)Ключ для зажимной гайки EWS 240
  • DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
