EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.50KM50SQT28RIKD

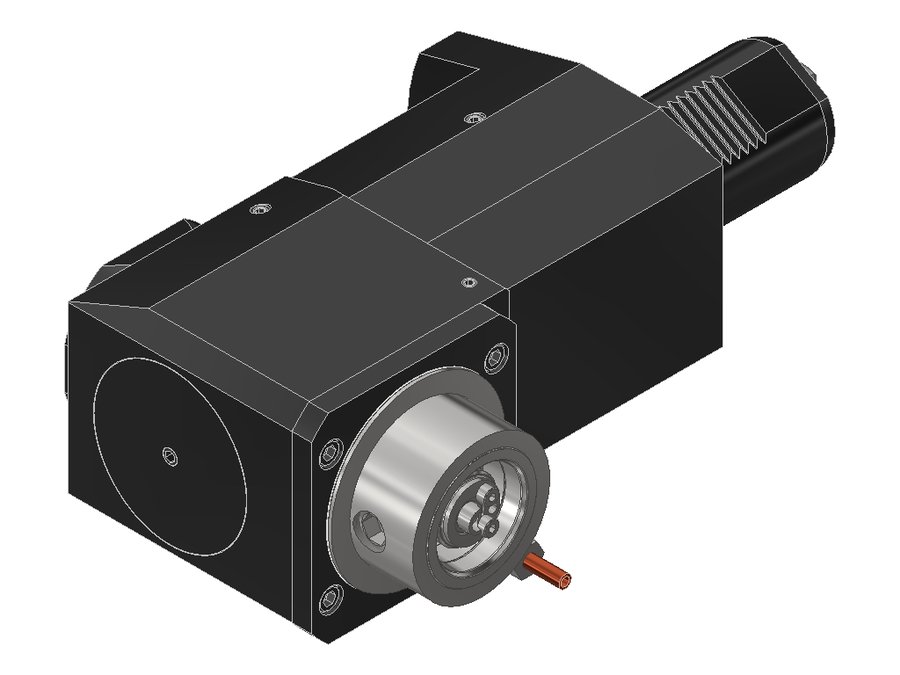

Головка приводная радиальная сверлильно-фрезерная EWS 60.50KM50SQT28RIKD, хвостовик Ø50, адаптер KM50
| Код интерфейса станка | ZYV05000315 |
|---|---|
| Код интерфейса инструмента | KMT05000195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50 shaft rotated 30° |
| Присоединение инструмента | KM 50 |
| Функциональная длина | 160 мм |
| Вылет LPR | 207 мм |
| Масса | 14,057 кг |
| Высота | 92 мм |
| Общая длина | 292 мм |
| Ширина | 161,5 мм |
| Заказной номер EWS | 128644 |
| Радиальная высота | 46 мм |
| Радиальная ширина | 65 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 96,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.50C5SQT28R | 50 | VDI50 shaft rotated 30° | PSC 50 | 160 | 212,5 | 297,5 | |
| 60.50C5SQT28RIK | 50 | VDI50 shaft rotated 30° | PSC 50 | 160 | 212,5 | 297,5 | |
| 60.50C5TOEMRLIKX105 | 50 | VDI50 | PSC 50 | 105 | 157,5 | 241,5 | |
| 60.50KM50MP630R | 50 | VDI50 shaft rotated 30° | KM 50 | 175 | 222 | 307 | |
| 60.50KM50MP630RIKD | 50 | VDI50 shaft rotated 30° | KM 50 | 175 | 222 | 307 | |
| 60.50KM50SQT28R | 50 | VDI50 shaft rotated 30° | KM 50 | 160 | 207 | 292 | |
| 60.50KM50SQT28RIKD | 50 | VDI50 shaft rotated 30° | KM 50 | 160 | 207 | 292 | Текущая |
| 60.50V5D5480RLIKDX120 | 50 | VDI50 | EWS Varia V5 | 120 | 166 | 259 | |
| 60.50V5D5480RLX120 | 50 | VDI50 | EWS Varia V5 | 120 | 172,5 | 265,5 | |
| 60.50V5DTOEMRLIKDX105 | 50 | VDI50 | EWS Varia V5 | 105 | 151 | 235 | |
| 60.50V5KR5480LIKD | 50 | VDI50 | EWS Varia V5 | 75 | 127 | 220 | |
| 60.50V5KR5480RIKD | 50 | VDI50 | EWS Varia V5 | 75 | 127 | 220 |
