Головка приводная радиальная сверлильно-фрезерная EWS 60.50V5D5480RLX120, хвостовик Ø50, система EWS Varia V5
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.50V5D5480RLX120

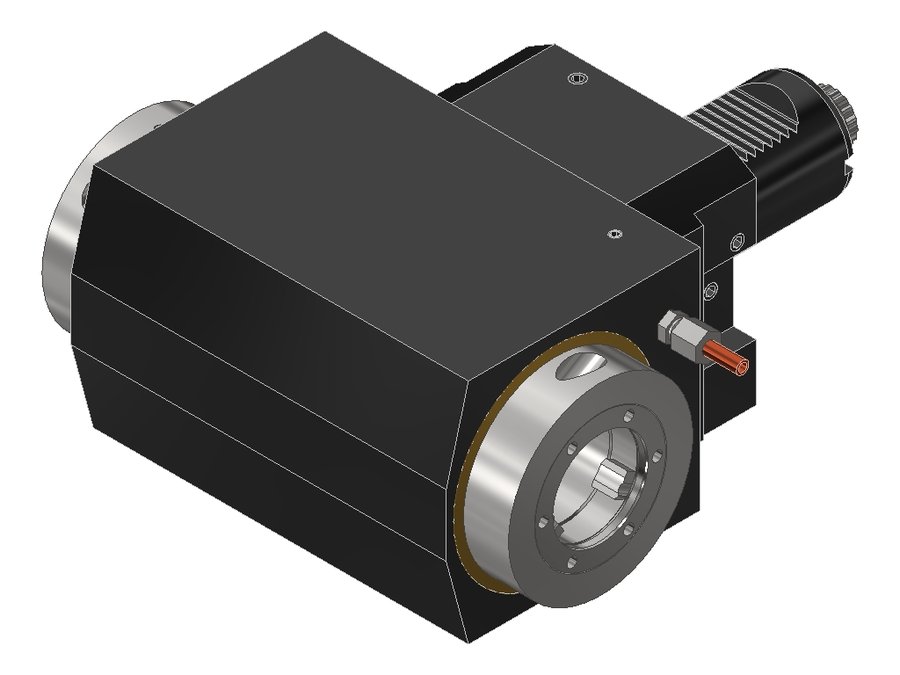

Головка приводная радиальная сверлильно-фрезерная EWS 60.50V5D5480RLX120, хвостовик Ø50, система EWS Varia V5

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV05000115
Подвод СОЖнаружный
ПриводDIN 5480
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50
Присоединение инструментаEWS Varia V5
Функциональная длина120 мм
Вылет LPR172,5 мм
Масса20,777 кг
Высота110 мм
Общая длина265,5 мм
Заказной номер EWS141593
Радиальная высота55 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент100 Н·м
Функциональная ширина125 мм
