EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.50V5KR5480LIKD

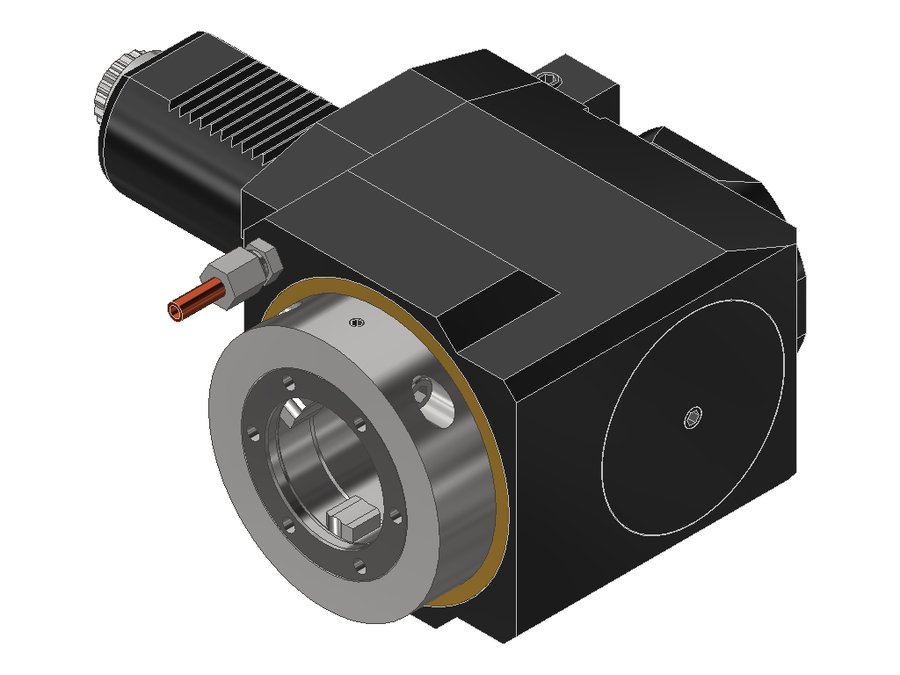

Головка приводная радиальная сверлильно-фрезерная EWS 60.50V5KR5480LIKD, хвостовик Ø50, EWS - Varia V5- адаптер
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | EWC00500195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 50 мм |
| Исполнение | левое |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | EWS Varia V5 |
| Функциональная длина | 75 мм |
| Вылет LPR | 127 мм |
| Масса | 9,403 кг |
| Высота | 104 мм |
| Общая длина | 220 мм |
| Ширина | 155 мм |
| Заказной номер EWS | 219404 |
| Радиальная высота | 52 мм |
| Радиальная ширина | 65 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Система EWS Varia | EWS Varia V5 |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 90 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.50KM50MP630RIKD | 50 | VDI50 shaft rotated 30° | KM 50 | 175 | 222 | 307 | |
| 60.50KM50SQT28R | 50 | VDI50 shaft rotated 30° | KM 50 | 160 | 207 | 292 | |
| 60.50KM50SQT28RIKD | 50 | VDI50 shaft rotated 30° | KM 50 | 160 | 207 | 292 | |
| 60.50V5D5480RLIKDX120 | 50 | VDI50 | EWS Varia V5 | 120 | 166 | 259 | |
| 60.50V5D5480RLX120 | 50 | VDI50 | EWS Varia V5 | 120 | 172,5 | 265,5 | |
| 60.50V5DTOEMRLIKDX105 | 50 | VDI50 | EWS Varia V5 | 105 | 151 | 235 | |
| 60.50V5KR5480LIKD | 50 | VDI50 | EWS Varia V5 | 75 | 127 | 220 | Текущая |
| 60.50V5KR5480RIKD | 50 | VDI50 | EWS Varia V5 | 75 | 127 | 220 | |
| 60.50V5KR5480RLIKI2X120 | 50 | VDI50 | EWS Varia V5 | 120 | 172,5 | 265,5 | |
| 60.50V5KRMP630RIKD | 50 | VDI50 shaft rotated 30° | EWS Varia V5 | 175 | 227 | 312 | |
| 60.50V5KRTOEMRLX105 | 50 | VDI50 | EWS Varia V5 | 105 | 157 | 241 | |
| 60.50V5KRVL5LIKD | 50 | VDI50 | EWS Varia V5 | 80 | 132 | 247,5 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.50V5KR5480LIKD.
Запчасти к инструменту1
- VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET
Ключи и отвёртки1
- DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
