EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.50C5TOEMRLIKX105

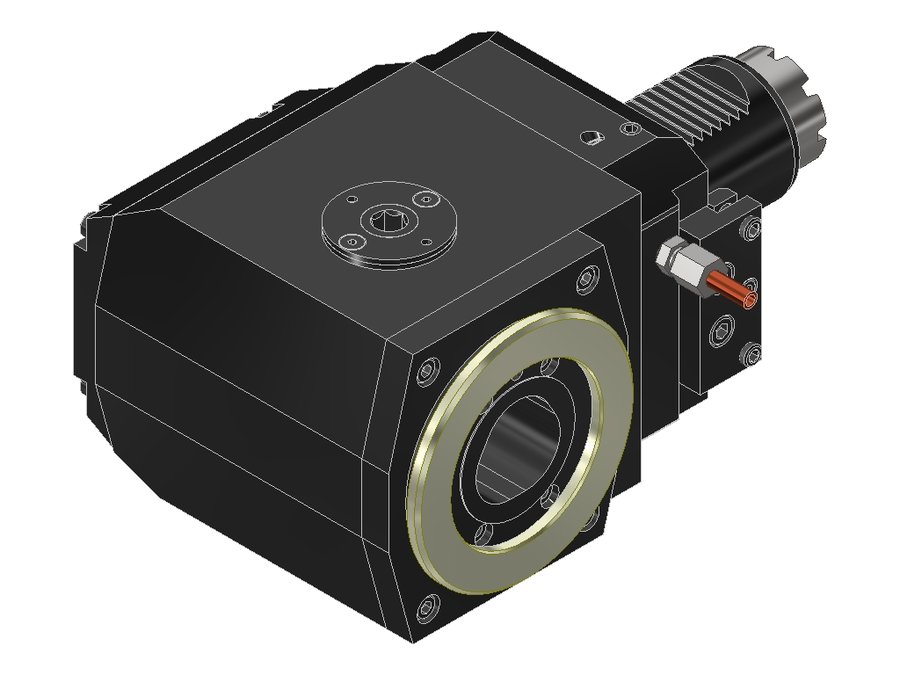

Головка приводная радиальная сверлильно-фрезерная EWS 60.50C5TOEMRLIKX105, хвостовик Ø50, полигональный хвостовик ISO 26623 (PSC 50)
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | CCS05000195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | кулачковая муфта |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | PSC 50 |
| Функциональная длина | 105 мм |
| Вылет LPR | 157,5 мм |
| Масса | 15,262 кг |
| Высота | 110 мм |
| Общая длина | 241,5 мм |
| Ширина | 153,5 мм |
| Заказной номер EWS | 145918 |
| Радиальная высота | 55 мм |
| Радиальная ширина | 80 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 73,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.40VX41809RLPIN56X100#01 | 40 | VDI40 | EWS Varia VX4 | 100 | 138 | 210 | |
| 60.40VX4180928ML | 40 | VDI40 | EWS Varia VX4 | 90 | 128 | 220 | |
| 60.40VX4180928MR | 40 | VDI40 | EWS Varia VX4 | 90 | 128 | 220 | |
| 60.50C5MP630RIK | 50 | VDI50 shaft rotated 30° | PSC 50 | 175 | 227,5 | 312,5 | |
| 60.50C5SQT28R | 50 | VDI50 shaft rotated 30° | PSC 50 | 160 | 212,5 | 297,5 | |
| 60.50C5SQT28RIK | 50 | VDI50 shaft rotated 30° | PSC 50 | 160 | 212,5 | 297,5 | |
| 60.50C5TOEMRLIKX105 | 50 | VDI50 | PSC 50 | 105 | 157,5 | 241,5 | Текущая |
| 60.50KM50MP630R | 50 | VDI50 shaft rotated 30° | KM 50 | 175 | 222 | 307 | |
| 60.50KM50MP630RIKD | 50 | VDI50 shaft rotated 30° | KM 50 | 175 | 222 | 307 | |
| 60.50KM50SQT28R | 50 | VDI50 shaft rotated 30° | KM 50 | 160 | 207 | 292 | |
| 60.50KM50SQT28RIKD | 50 | VDI50 shaft rotated 30° | KM 50 | 160 | 207 | 292 | |
| 60.50V5D5480RLIKDX120 | 50 | VDI50 | EWS Varia V5 | 120 | 166 | 259 |
