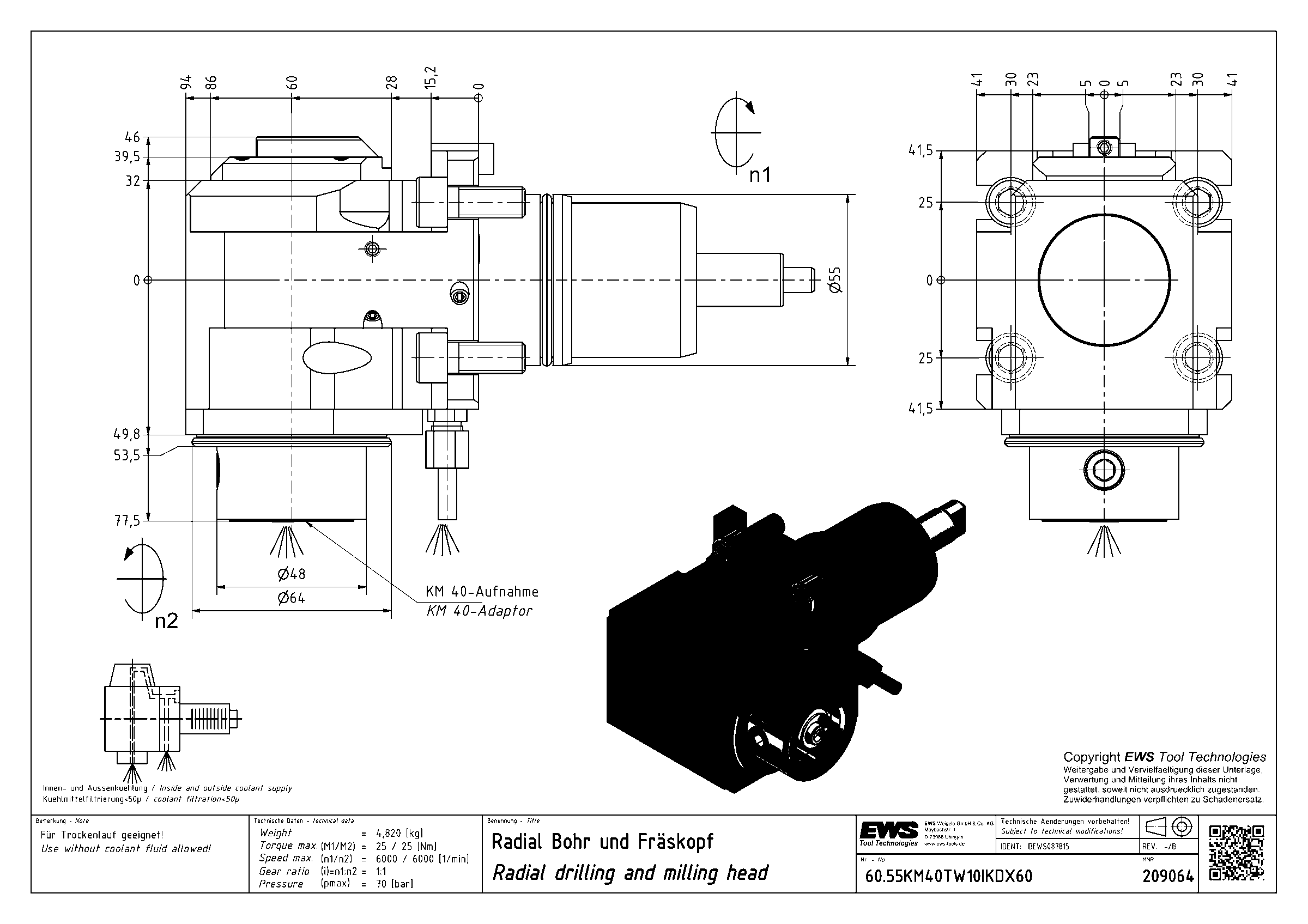

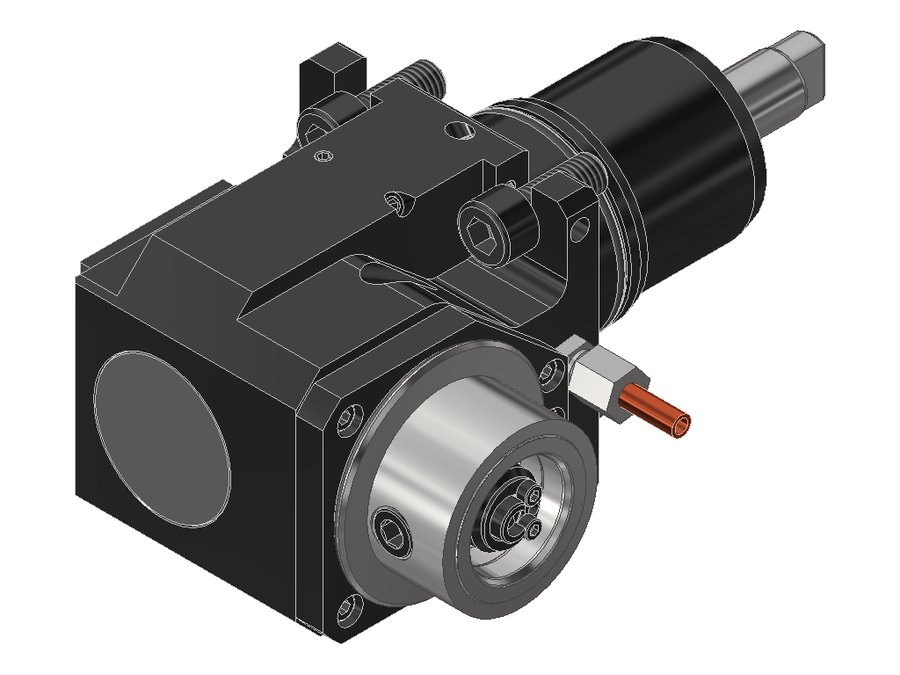

Головка приводная радиальная сверлильно-фрезерная EWS 60.55KM40TW10IKDX60, хвостовик Ø55, адаптер KM40
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.55KM40TW10IKDX60

Головка приводная радиальная сверлильно-фрезерная EWS 60.55KM40TW10IKDX60, хвостовик Ø55, адаптер KM40

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB060C5515
Код интерфейса инструментаKMT04000195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55C
Присоединение инструментаKM 40
Функциональная длина60 мм
Вылет LPR94 мм
Масса4,82 кг
Высота82 мм
Общая длина202 мм
Ширина123,5 мм
Заказной номер EWS209064
Радиальная ширина46 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент25 Н·м
Функциональная ширина77,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.55KM40TW10IKDX60 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Частота вращения до 12 000 об/мин
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.55C31809PFIKD55BMT55PSC 326096200
60.55C31809PFIKDX7055BMT55PSC 3270106210
60.55C31809PFIKDX8555BMT55PSC 3285121225
60.55C31809PFX7055BMT55PSC 3270106210
60.55C31809PFX8555BMT55PSC 3285121225
60.55C41809PFX8555BMT55PSC 4085129233
60.55KM40TW10IKDX6055BMT55CKM 406094202Текущая
60.55KM40TW10X6055BMT55CKM 406094202
60.55KM321809PFGL55BMT55KM 326096200
60.55KM321809PFIKDGL55BMT55KM 326096200
60.55KM321809PFIKDGLX7055BMT55KM 3270106210
60.55VX3BIG1809GLX70#0155BMT55 BigliaEWS Varia VX370106200
