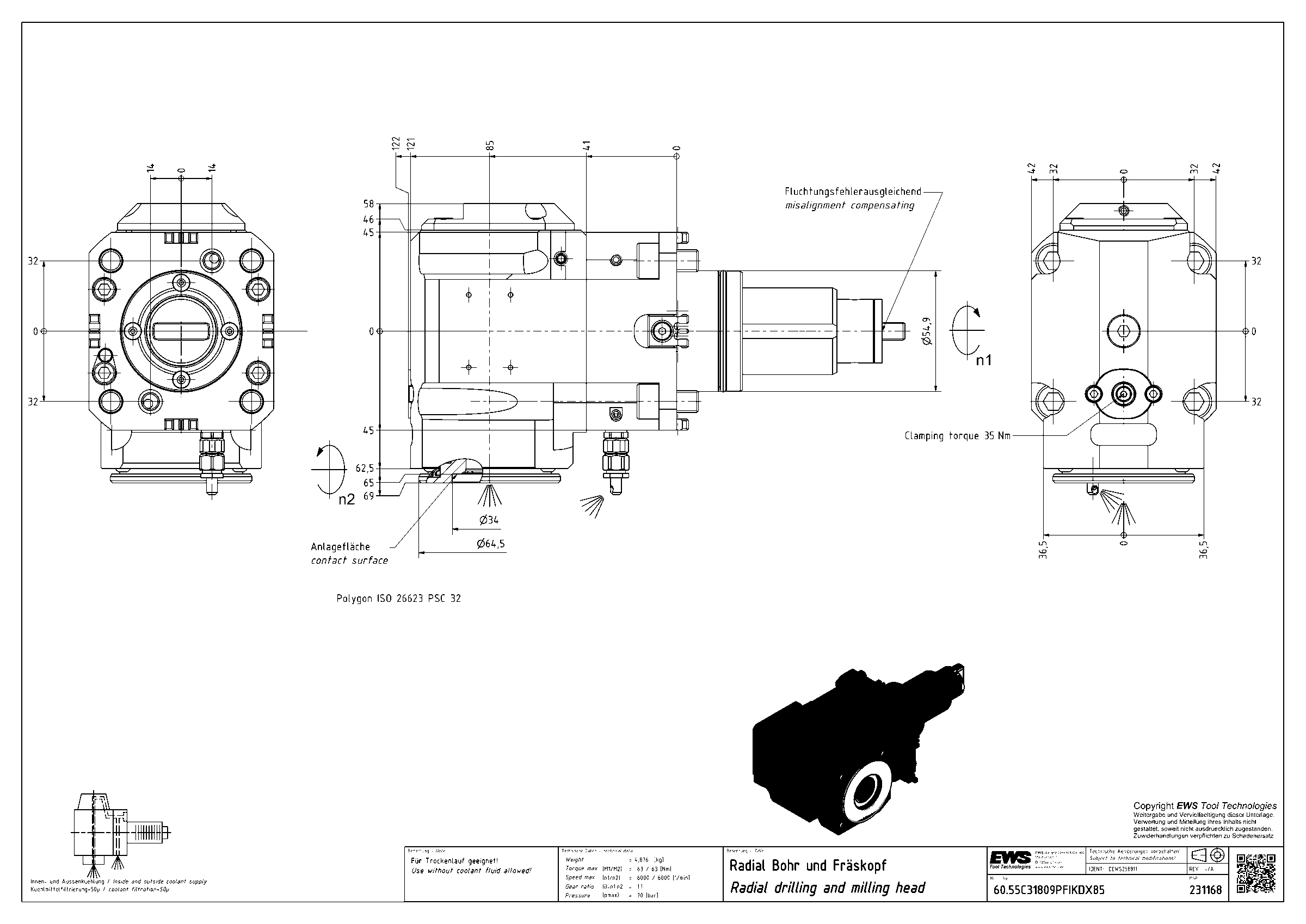

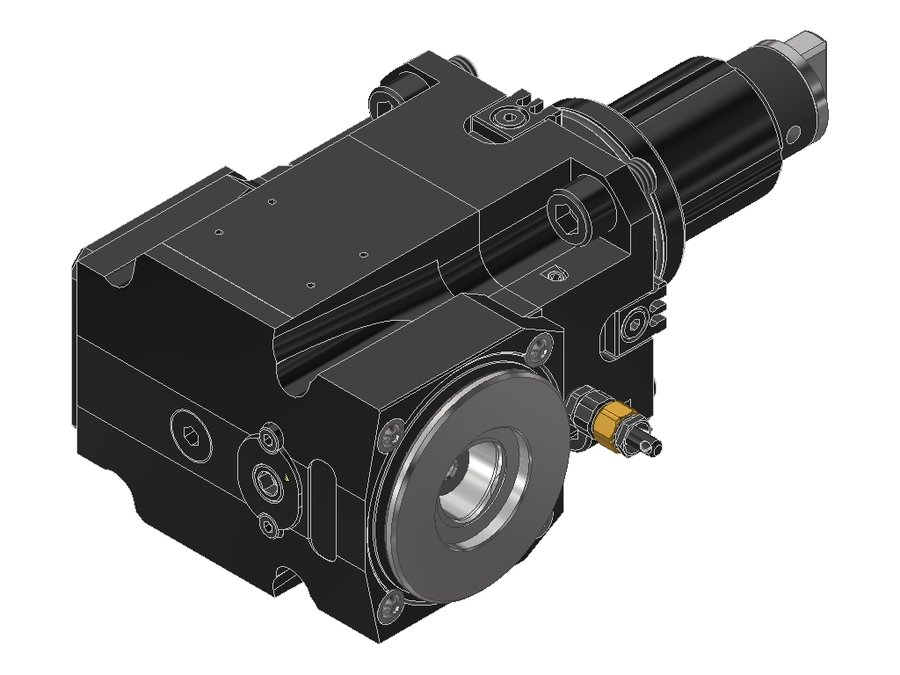

Головка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PFIKDX85, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.55C31809PFIKDX85

Головка приводная радиальная сверлильно-фрезерная EWS 60.55C31809PFIKDX85, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаCCS03200195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55
Присоединение инструментаPSC 32
Функциональная длина85 мм
Вылет LPR121 мм
Масса4,876 кг
Высота84 мм
Общая длина225 мм
Ширина127 мм
Заказной номер EWS231168
Радиальная ширина58 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина65 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.55C4VL4FIKD55BMT55PSC 4085129229
60.55C4VLHP2F55BMT55PSC 4085129214
60.55C4VLHP2FIKD55BMT55PSC 4085129214
60.55C31809PF55BMT55PSC 326096200
60.55C31809PFIKD55BMT55PSC 326096200
60.55C31809PFIKDX7055BMT55PSC 3270106210
60.55C31809PFIKDX8555BMT55PSC 3285121225Текущая
60.55C31809PFX7055BMT55PSC 3270106210
60.55C31809PFX8555BMT55PSC 3285121225
60.55C41809PFX8555BMT55PSC 4085129233
60.55KM40TW10IKDX6055BMT55CKM 406094202
60.55KM40TW10X6055BMT55CKM 406094202
