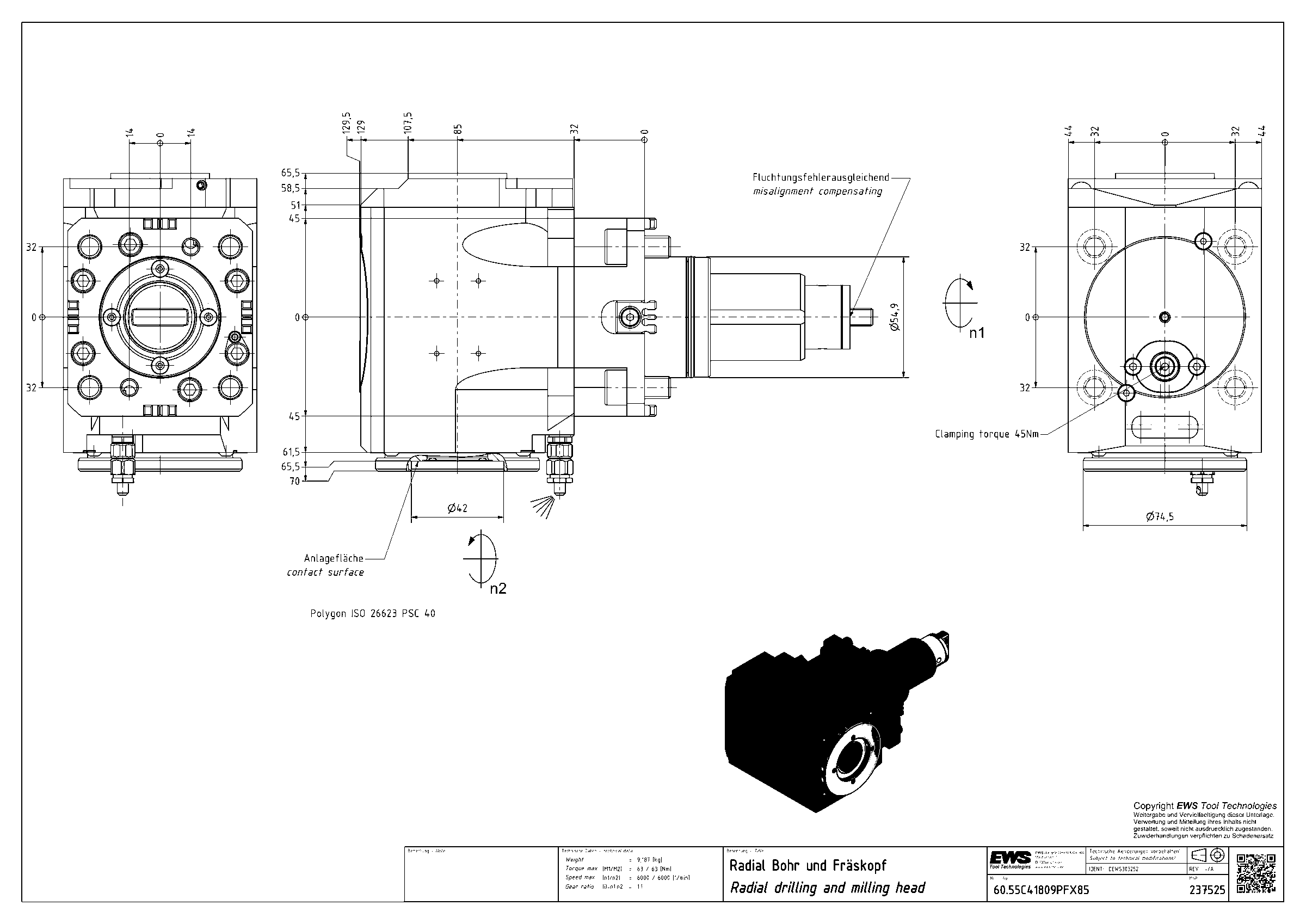

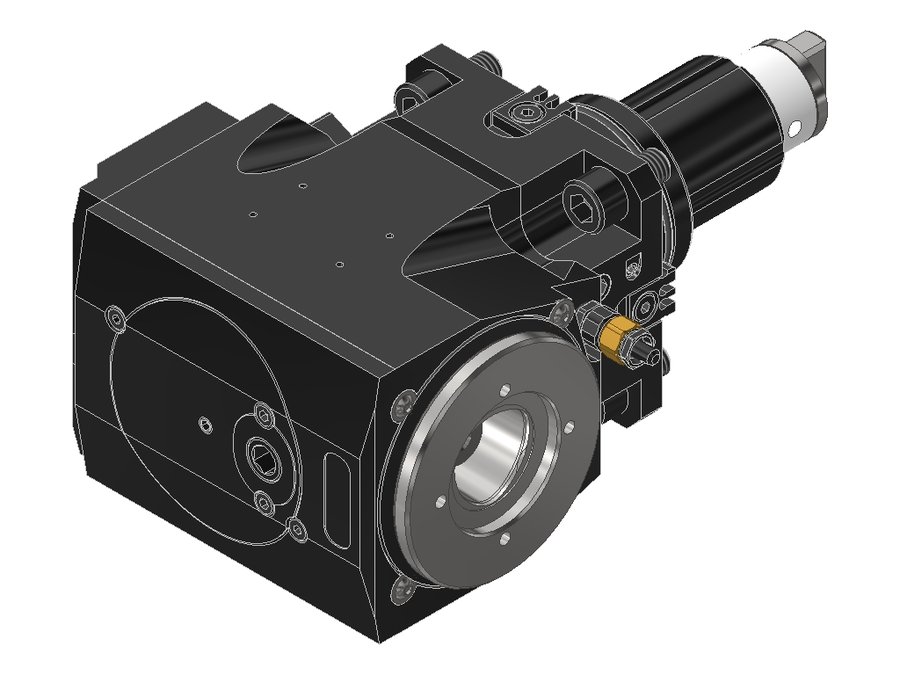

Головка приводная радиальная сверлильно-фрезерная EWS 60.55C41809PFX85, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.55C41809PFX85

Головка приводная радиальная сверлильно-фрезерная EWS 60.55C41809PFX85, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаCCS04000195
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55
Присоединение инструментаPSC 40
Функциональная длина85 мм
Вылет LPR129 мм
Масса9,187 кг
Высота88 мм
Общая длина233 мм
Ширина135,5 мм
Заказной номер EWS237525
Радиальная ширина65,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина65,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.55C31809PF55BMT55PSC 326096200
60.55C31809PFIKD55BMT55PSC 326096200
60.55C31809PFIKDX7055BMT55PSC 3270106210
60.55C31809PFIKDX8555BMT55PSC 3285121225
60.55C31809PFX7055BMT55PSC 3270106210
60.55C31809PFX8555BMT55PSC 3285121225
60.55C41809PFX8555BMT55PSC 4085129233Текущая
60.55KM40TW10IKDX6055BMT55CKM 406094202
60.55KM40TW10X6055BMT55CKM 406094202
60.55KM321809PFGL55BMT55KM 326096200
60.55KM321809PFIKDGL55BMT55KM 326096200
60.55KM321809PFIKDGLX7055BMT55KM 3270106210
Показать ещё · всего в серии 578
