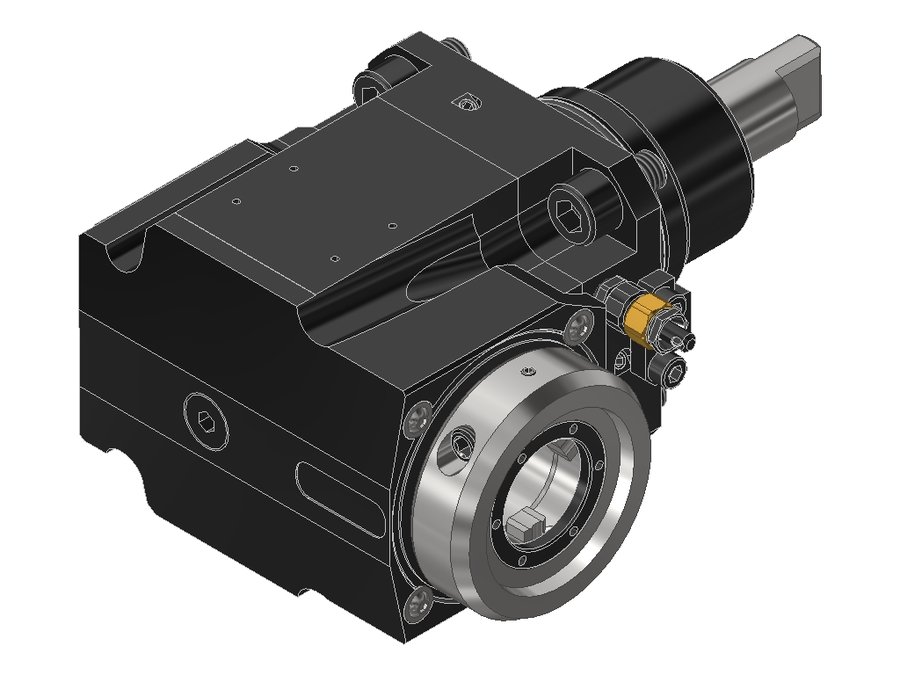

Головка приводная радиальная сверлильно-фрезерная EWS 60.55VX3BIG1809GLX70#01, хвостовик Ø55, EWS - Varia VX3 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.55VX3BIG1809GLX70#01

Головка приводная радиальная сверлильно-фрезерная EWS 60.55VX3BIG1809GLX70#01, хвостовик Ø55, EWS - Varia VX3 - адаптер

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB063A5515
Код интерфейса инструментаEWC00300295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55 Biglia
Присоединение инструментаEWS Varia VX3
Функциональная длина70 мм
Вылет LPR106 мм
Масса6,201 кг
Высота84 мм
Общая длина200 мм
Ширина130,5 мм
Заказной номер EWS230707
Радиальная ширина52,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент63 Н·м
Функциональная ширина78 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.55C41809PFX8555BMT55PSC 4085129233
60.55KM40TW10IKDX6055BMT55CKM 406094202
60.55KM40TW10X6055BMT55CKM 406094202
60.55KM321809PFGL55BMT55KM 326096200
60.55KM321809PFIKDGL55BMT55KM 326096200
60.55KM321809PFIKDGLX7055BMT55KM 3270106210
60.55VX3BIG1809GLX70#0155BMT55 BigliaEWS Varia VX370106200Текущая
60.55VX3BIG1809GLX100#0155BMT55 BigliaEWS Varia VX3100136230
60.55VX3BIG1809I1X7055BMT55 BigliaEWS Varia VX370106200
60.55VX3BIG1809I1X10055BMT55 BigliaEWS Varia VX3100136230
60.55VX3BIG1809IKDGLX70#0155BMT55 BigliaEWS Varia VX370106200
60.55VX3BIG1809IKDGLX100#0155BMT55 BigliaEWS Varia VX3100136230
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.55VX3BIG1809GLX70#01.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
