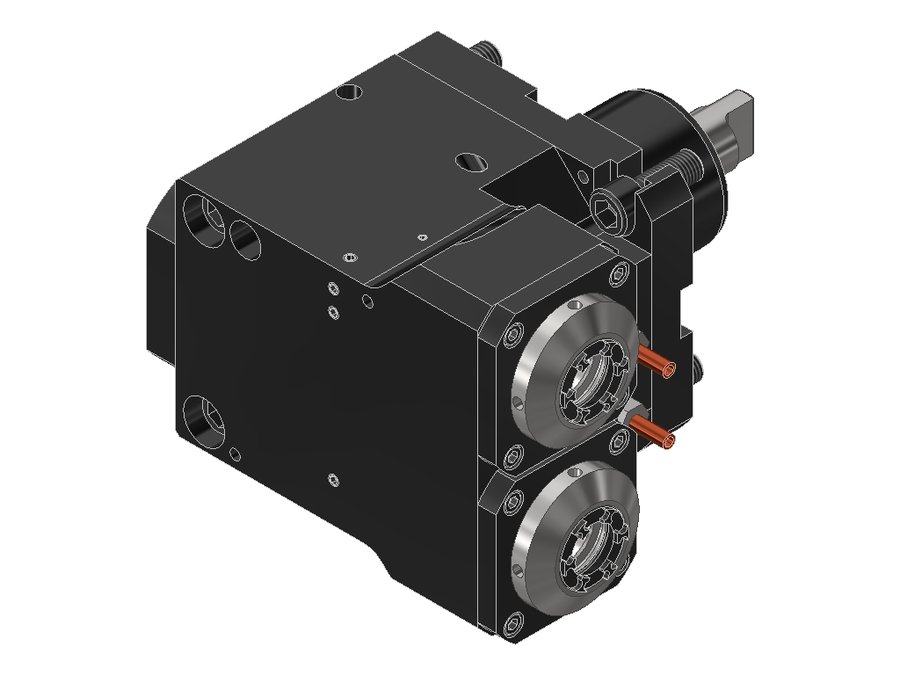

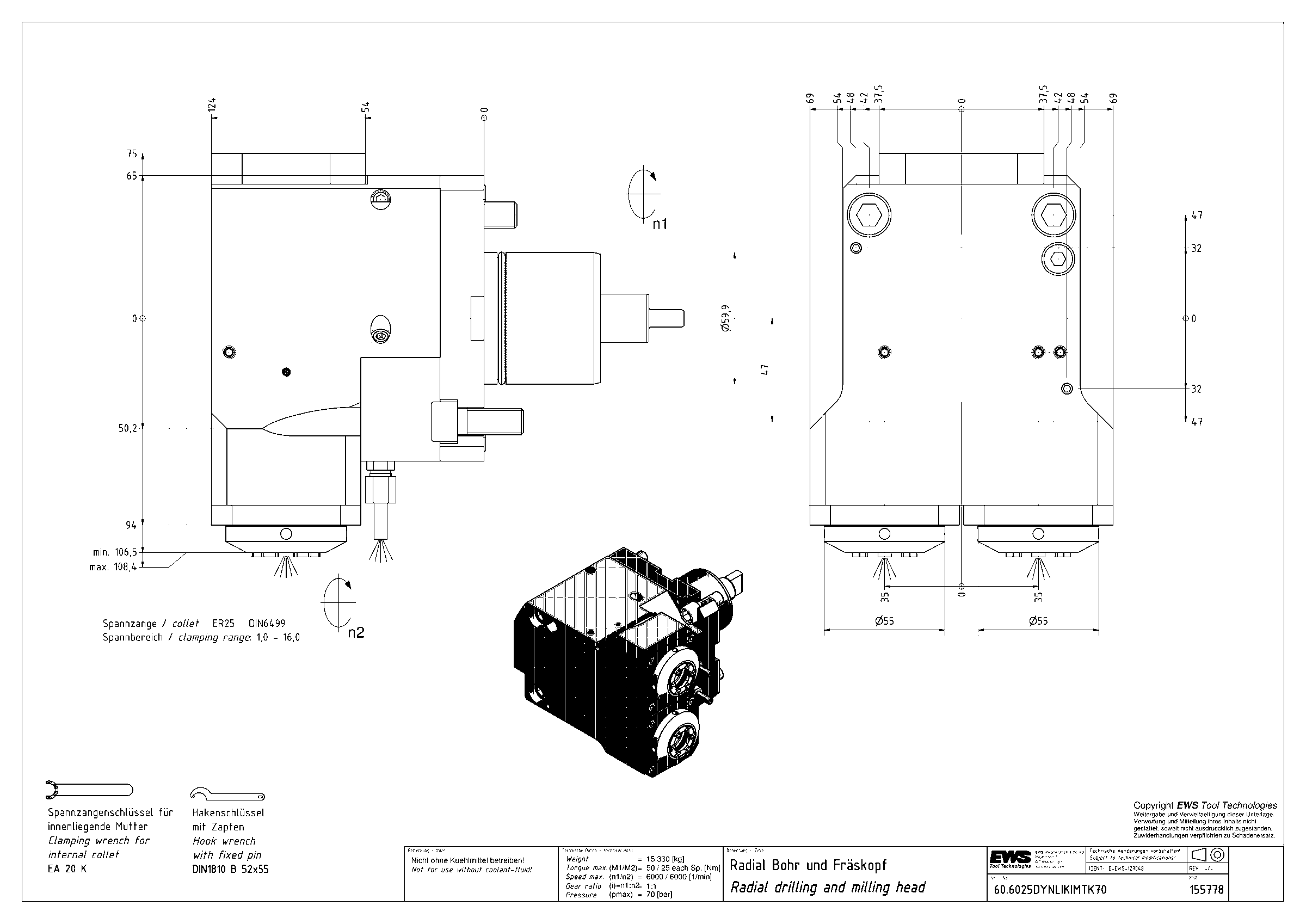

Головка приводная радиальная сверлильно-фрезерная EWS 60.6025DYNLIKIMTK70, хвостовик Ø60, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6025DYNLIKIMTK70

Головка приводная радиальная сверлильно-фрезерная EWS 60.6025DYNLIKIMTK70, хвостовик Ø60, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментацанга ER25
Функциональная длина90 мм
Вылет LPR124 мм
Масса15,138 кг
Высота138 мм
Общая длина215 мм
Ширина181,5 мм
Заказной номер EWS155778
Радиальная ширина75 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина106,5 мм
