EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.6025DYNLIMTK70

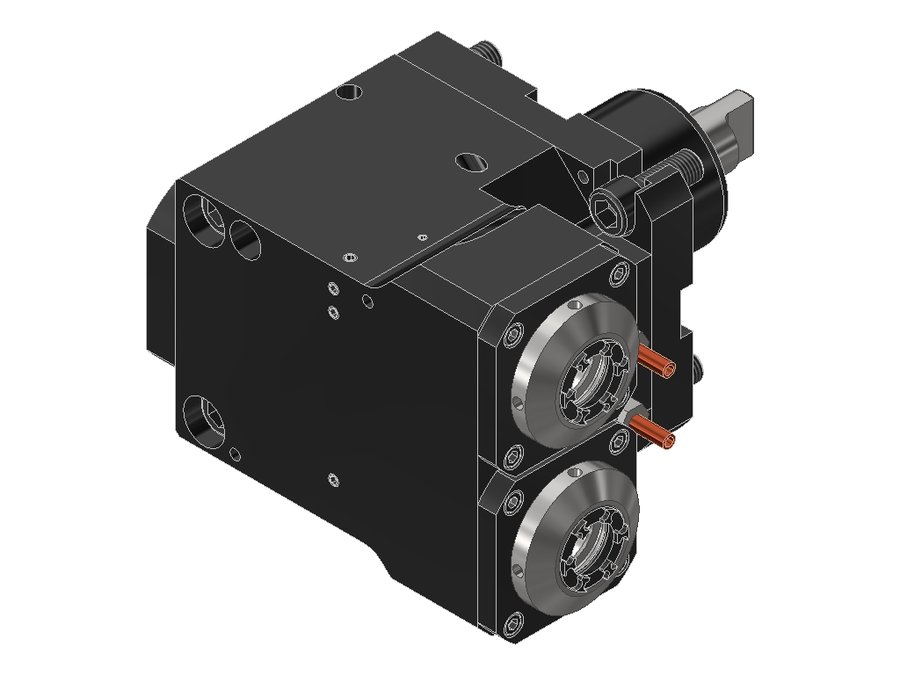

Головка приводная радиальная сверлильно-фрезерная EWS 60.6025DYNLIMTK70, хвостовик Ø60, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB084B6015 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | правое |
| Присоединение к станку | BMT60 DMG Mori |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 90 мм |
| Вылет LPR | 124 мм |
| Масса | 15,076 кг |
| Высота | 138 мм |
| Общая длина | 215 мм |
| Ширина | 181,5 мм |
| Заказной номер EWS | 140851 |
| Радиальная ширина | 75 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 106,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.5525VL4FIKDGLIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 221 | |
| 60.5525VLHP2FGLIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 206 | |
| 60.5525VLHP2FIKDGLIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 206 | |
| 60.5525WT250BMT | 55 | BMT55C | цанга ER25 | 75 | 101 | 209 | |
| 60.5525WT250BMTIK | 55 | BMT55C | цанга ER25 | 75 | 101 | 209 | |
| 60.6025DYNLIKIMTK70 | 60 | BMT60 DMG Mori | цанга ER25 | 90 | 124 | 215 | |
| 60.6025DYNLIMTK70 | 60 | BMT60 DMG Mori | цанга ER25 | 90 | 124 | 215 | Текущая |
| 60.6025WNKRLB2000BMT | 60 | BMT60B Okuma | Weldon Ø 25.0 | 70 | 107 | 169 | |
| 60.6025WNKRLB2000BMTIK | 60 | BMT60B Okuma | Weldon Ø 25.0 | 70 | 107 | 169 | |
| 60.6032DLB2000BMTIKIM | 60 | BMT60B Okuma | цанга ER32 | 70 | 107 | 169 | |
| 60.6032DLB2000BMTIM | 60 | BMT60B Okuma | цанга ER32 | 70 | 107 | 169 | |
| 60.6032DLT3000V16IKIMX90 | 60 | BMT60B Okuma | цанга ER32 | 90 | 127 | 237 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.6025DYNLIMTK70.
Ключи и отвёртки3
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 52X55Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 52X55
- ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
