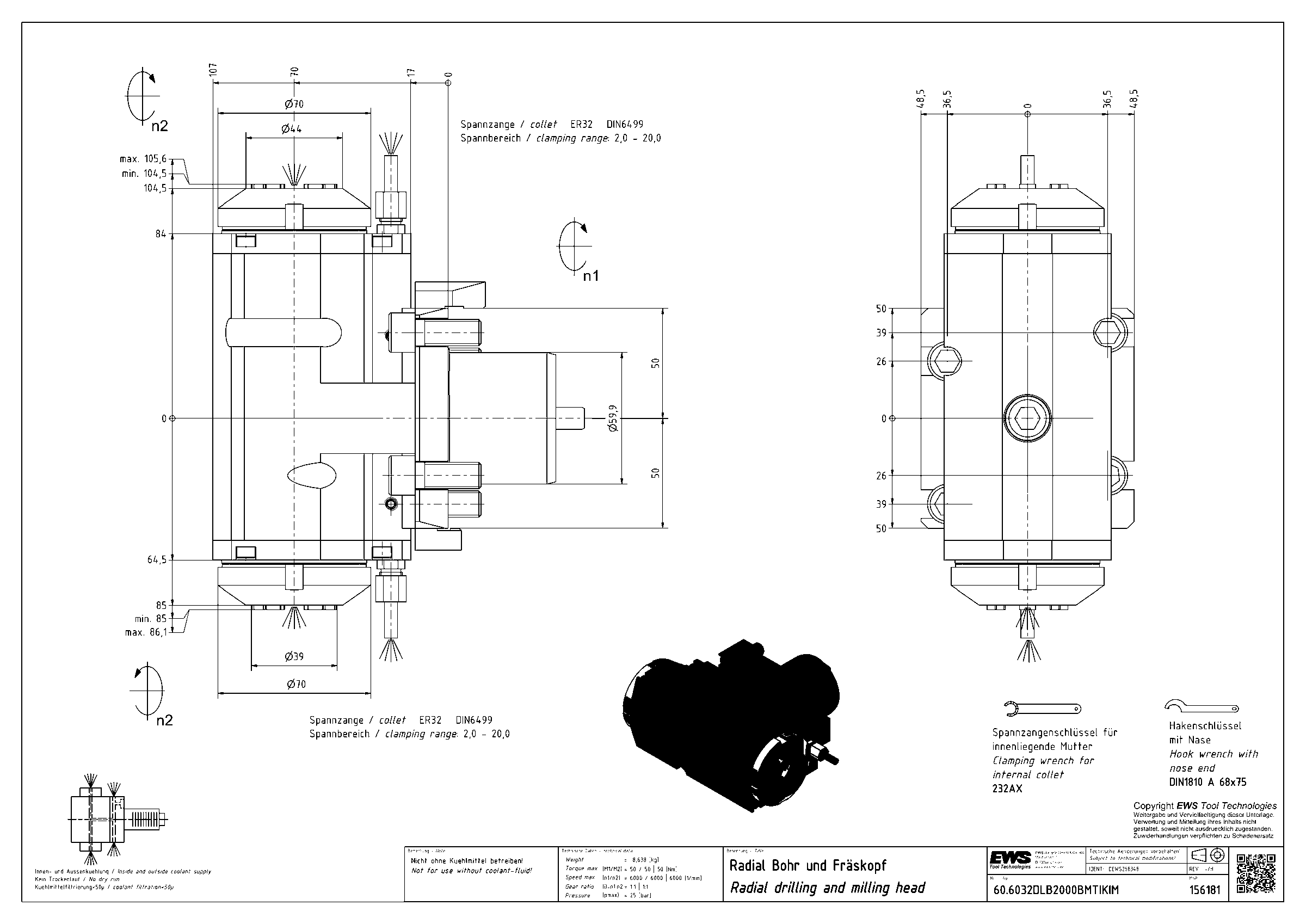

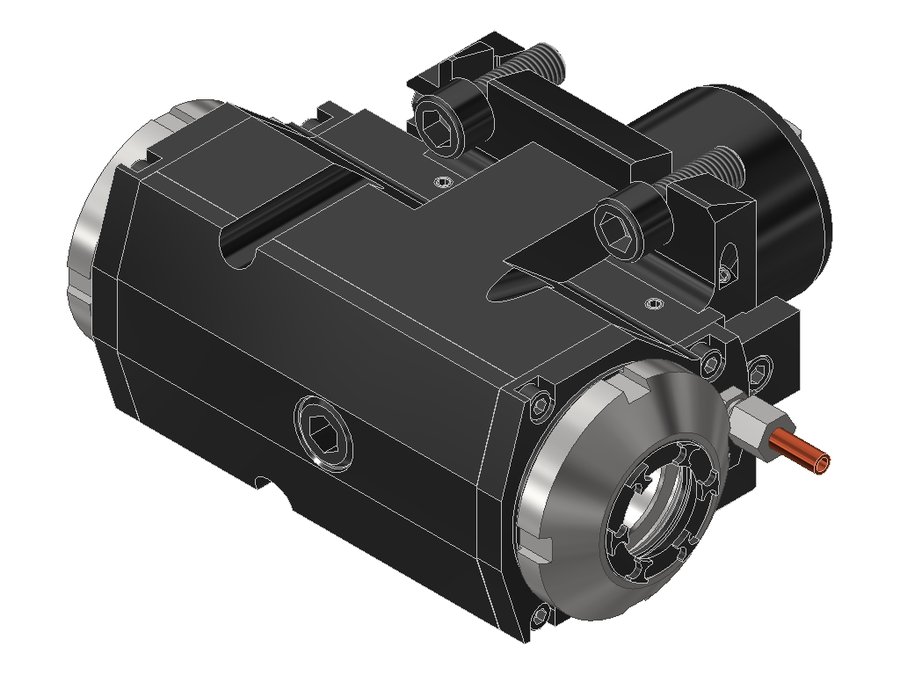

Головка приводная радиальная сверлильно-фрезерная EWS 60.6032DLB2000BMTIKIM, хвостовик Ø60, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6032DLB2000BMTIKIM

Головка приводная радиальная сверлильно-фрезерная EWS 60.6032DLB2000BMTIKIM, хвостовик Ø60, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073B6015
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ25 бар
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуBMT60B Okuma
Присоединение инструментацанга ER32
Функциональная длина70 мм
Вылет LPR107 мм
Масса8,638 кг
Высота76 мм
Общая длина169 мм
Заказной номер EWS156181
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина104,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6032DLB2000BMTIKIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 25 бар.

  • Максимальное давление СОЖ 25 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.5525WT250BMT55BMT55Cцанга ER2575101209
60.5525WT250BMTIK55BMT55Cцанга ER2575101209
60.6025DYNLIKIMTK7060BMT60 DMG Moriцанга ER2590124215
60.6025DYNLIMTK7060BMT60 DMG Moriцанга ER2590124215
60.6025WNKRLB2000BMT60BMT60B OkumaWeldon Ø2570107169
60.6025WNKRLB2000BMTIK60BMT60B OkumaWeldon Ø2570107169
60.6032DLB2000BMTIKIM60BMT60B Okumaцанга ER3270107169Текущая
60.6032DLB2000BMTIM60BMT60B Okumaцанга ER3270107169
60.6032DLT3000V16IKIMX9060BMT60B Okumaцанга ER3290127237
60.6032DLT3000V16IMX9060BMT60B Okumaцанга ER3290127237
60.6032EX508BMTIKDIM60BMT60A Takisawa-Taiwanцанга ER32———
60.6032KRLB2000BMTI2IM60BMT60B Okumaцанга ER3270108170

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.6032DLB2000BMTIKIM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 A - 68X75Ключ крючковый с носиком EWS DIN1810 A - 68X75, для гаек с наружной резьбой

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
