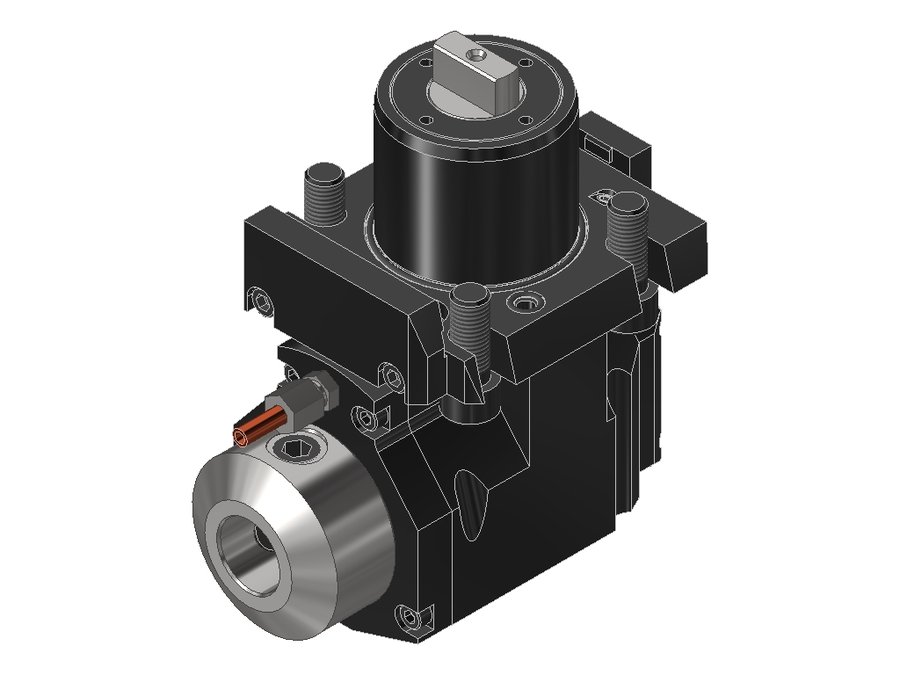

Головка приводная радиальная сверлильно-фрезерная EWS 60.6025WNKRLB2000BMT, хвостовик Ø60, Whistle Notch/Weldon Ø25
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6025WNKRLB2000BMT

Головка приводная радиальная сверлильно-фрезерная EWS 60.6025WNKRLB2000BMT, хвостовик Ø60, Whistle Notch/Weldon Ø25

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073B6015
Код интерфейса инструментаZYL02501015
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60B Okuma
Присоединение инструментаWeldon Ø25
Функциональная длина70 мм
Вылет LPR107 мм
Масса6,716 кг
Высота76 мм
Общая длина169 мм
Ширина147 мм
Заказной номер EWS145485
Радиальная ширина53 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина94 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6025WNKRLB2000BMT в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.5525VLHP2FGLIM55BMT55цанга ER2585121206
60.5525VLHP2FIKDGLIM55BMT55цанга ER2585121206
60.5525WT250BMT55BMT55Cцанга ER2575101209
60.5525WT250BMTIK55BMT55Cцанга ER2575101209
60.6025DYNLIKIMTK7060BMT60 DMG Moriцанга ER2590124215
60.6025DYNLIMTK7060BMT60 DMG Moriцанга ER2590124215
60.6025WNKRLB2000BMT60BMT60B OkumaWeldon Ø2570107169Текущая
60.6025WNKRLB2000BMTIK60BMT60B OkumaWeldon Ø2570107169
60.6032DLB2000BMTIKIM60BMT60B Okumaцанга ER3270107169
60.6032DLB2000BMTIM60BMT60B Okumaцанга ER3270107169
60.6032DLT3000V16IKIMX9060BMT60B Okumaцанга ER3290127237
60.6032DLT3000V16IMX9060BMT60B Okumaцанга ER3290127237
