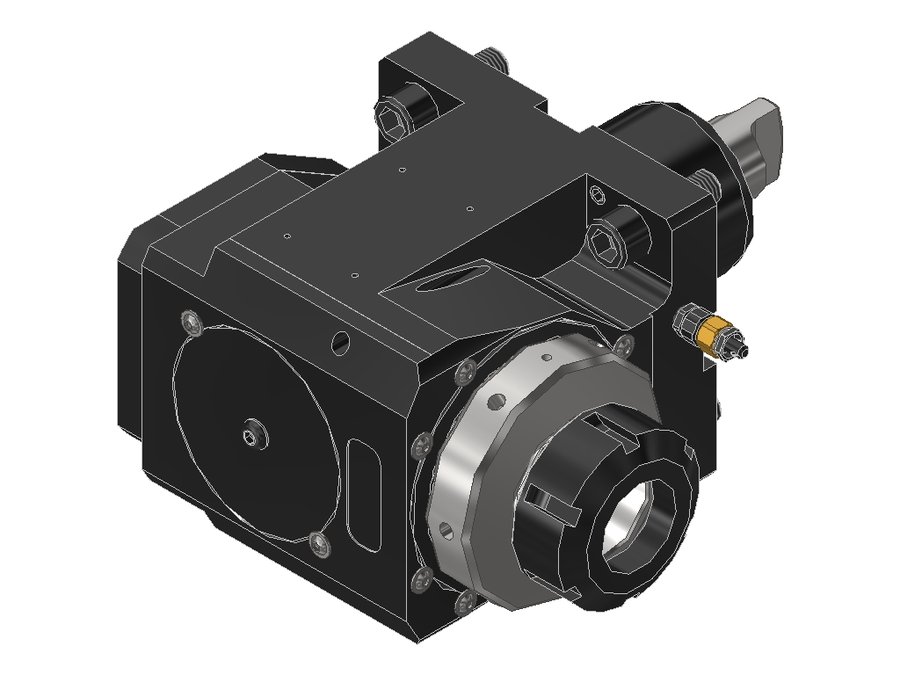

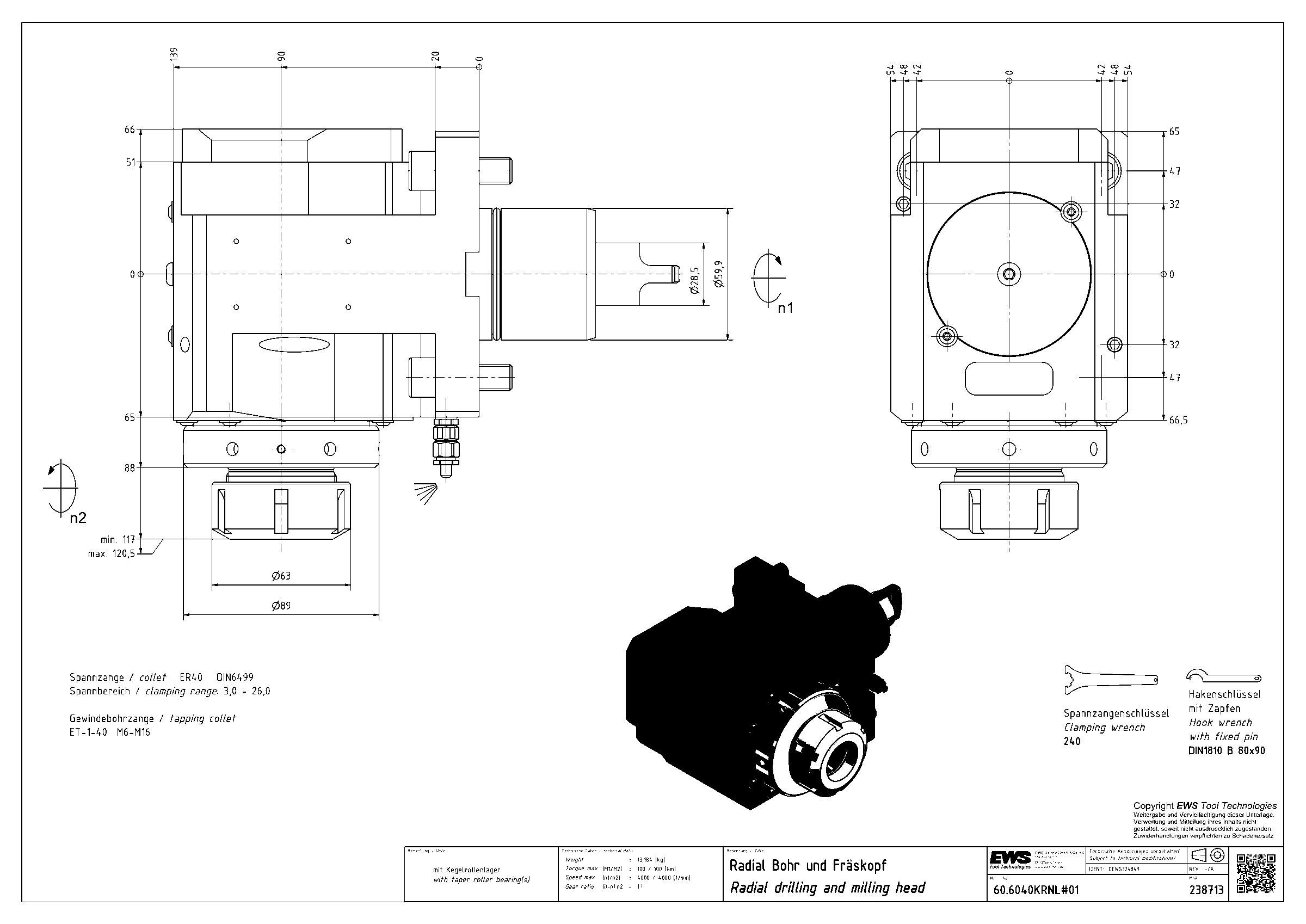

Головка приводная радиальная сверлильно-фрезерная EWS 60.6040KRNL#01, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6040KRNL#01

Головка приводная радиальная сверлильно-фрезерная EWS 60.6040KRNL#01, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментацанга ER40
Функциональная длина90 мм
Вылет LPR139 мм
Масса13,184 кг
Высота108 мм
Общая длина230 мм
Ширина154 мм
Заказной номер EWS238713
Радиальная ширина66 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина88 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6040KRNL#01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6032NLIMHSD1260BMT60 DMG Moriцанга ER3290133224
60.6040DKRNLIKDIM60BMT60 DMG Moriцанга ER4090139230
60.6040DKRNLIM60BMT60 DMG Moriцанга ER4090139230
60.6040DNLIKD60BMT60 DMG Moriцанга ER4090139230
60.6040DNLIKDIMHSD0860BMT60 DMG Moriцанга ER4090139230
60.6040DNLIMHSD1060BMT60 DMG Moriцанга ER4090139230
60.6040KRNL#0160BMT60 DMG Moriцанга ER4090139230Текущая
60.6040KRNLIKD#0160BMT60 DMG Moriцанга ER4090139230
60.6040KRNLP60BMT60D DMG Moriцанга ER4090139230
60.6040KRNLPIKD60BMT60D DMG Moriцанга ER4090139230
60.6040LB4000BMT60BMT60A Okumaцанга ER4085131207
60.6040LB4000BMTGL60BMT60A Okumaцанга ER4085131207

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.6040KRNL#01.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

Ключи и отвёртки1
